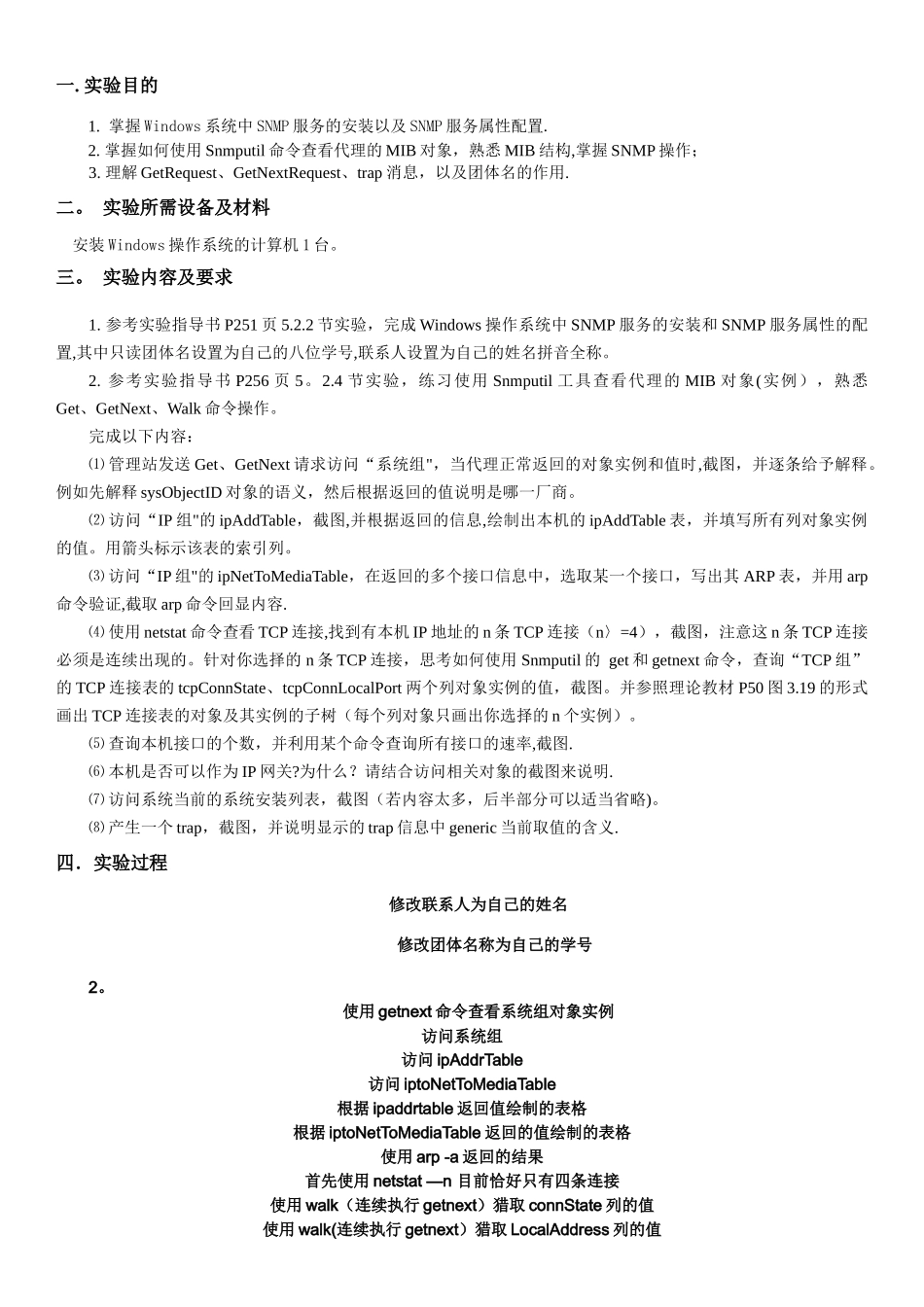

网络管理与维护实验1-Windows环境下简单网络管理协议的安装与配置

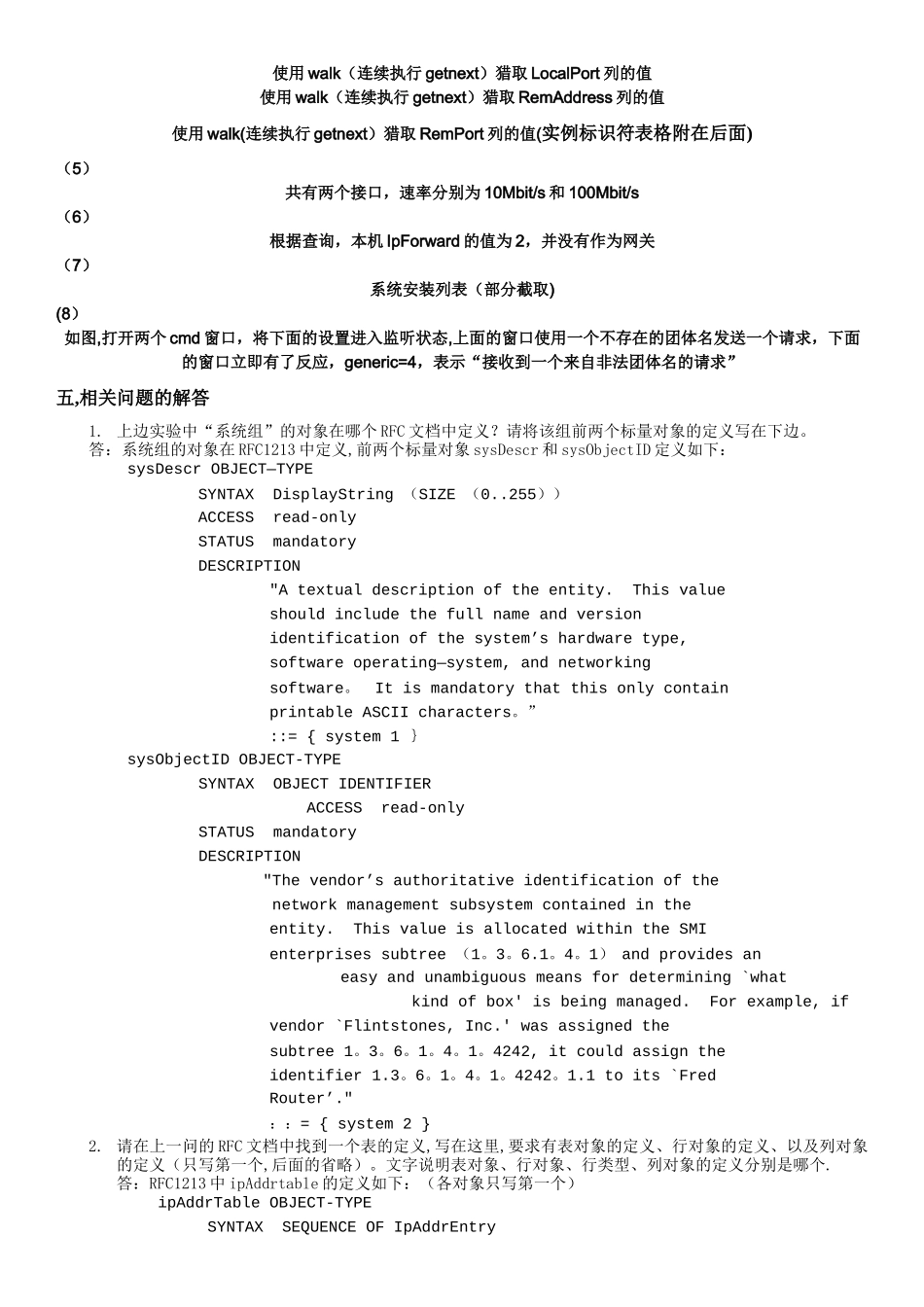

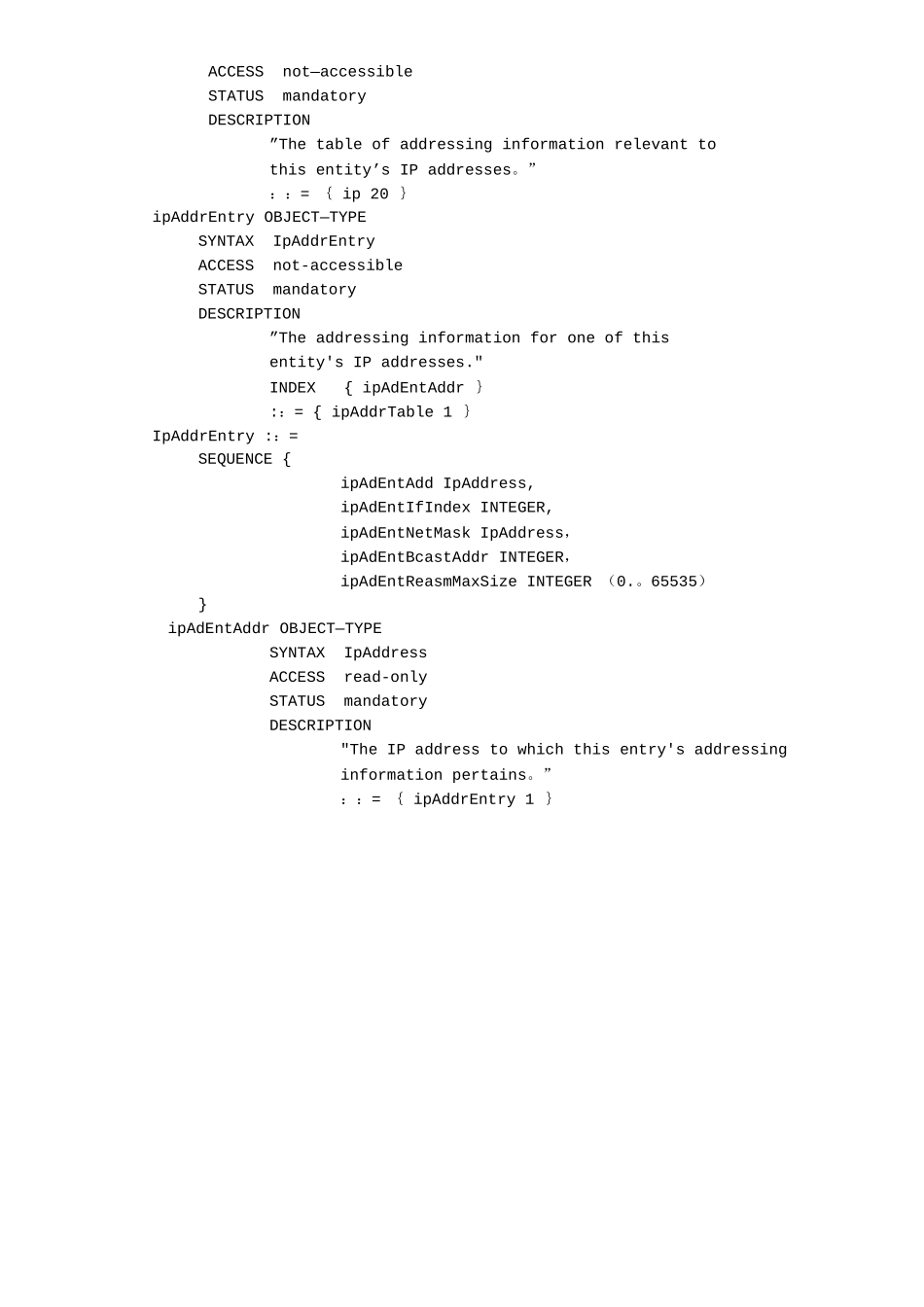

一. 实验目的1. 掌握 Windows 系统中 SNMP 服务的安装以及 SNMP 服务属性配置.2. 掌握如何使用 Snmputil 命令查看代理的 MIB 对象，熟悉 MIB 结构,掌握 SNMP 操作；3. 理解 GetRequest、GetNextRequest、trap 消息，以及团体名的作用.二。 实验所需设备及材料 安装 Windows 操作系统的计算机 1 台。三。 实验内容及要求1. 参考实验指导书 P251 页 5.2.2 节实验，完成 Windows 操作系统中 SNMP 服务的安装和 SNMP 服务属性的配置,其中只读团体名设置为自己的八位学号,联系人设置为自己的姓名拼音全称。2. 参考实验指导书 P256 页 5。2.4 节实验，练习使用 Snmputil 工具查看代理的 MIB 对象(实例），熟悉Get、GetNext、Walk 命令操作。完成以下内容：⑴ 管理站发送 Get、GetNext 请求访问“系统组"，当代理正常返回的对象实例和值时,截图，并逐条给予解释。例如先解释 sysObjectID 对象的语义，然后根据返回的值说明是哪一厂商。⑵ 访问“IP 组"的 ipAddTable，截图,并根据返回的信息,绘制出本机的 ipAddTable 表，并填写所有列对象实例的值。用箭头标示该表的索引列。⑶ 访问“IP 组"的 ipNetToMediaTable，在返回的多个接口信息中，选取某一个接口，写出其 ARP 表，并用 arp命令验证,截取 arp 命令回显内容.⑷ 使用 netstat 命令查看 TCP 连接,找到有本机 IP 地址的 n 条 TCP 连接（n〉=4），截图，注意这 n 条 TCP 连接必须是连续出现的。针对你选择的 n 条 TCP 连接，思考如何使用 Snmputil 的 get 和 getnext 命令，查询“TCP 组”的 TCP 连接表的 tcpConnState、tcpConnLocalPort 两个列对象实例的值，截图。并参照理论教材 P50 图 3.19 的形式画出 TCP 连接表的对象及其实例的子树（每个列对象只画出你选择的 n 个实例）。⑸ 查询本机接口的个数，并利用某个命令查询所有接口的速率,截图.⑹ 本机是否可以作为 IP 网关?为什么？请结合访问相关对象的截图来说明.⑺ 访问系统当前的系统安装列表，截图（若内容太多，后半部分可以适当省略)。⑻ 产生一个 trap，截图，并说明显示的 trap 信息中 generic 当前取值的含义.四．实验过程修改联系人为自己的姓名修改团体名称为自己的学号2。使用 getnext 命令查看系统组对象实例访问系统组访问 ipAddrTable访问 iptoNetToMediaTable根据 ipaddrtable 返回值绘制的表格根据...
