建筑电气低压配电设计中各种接地系统探讨

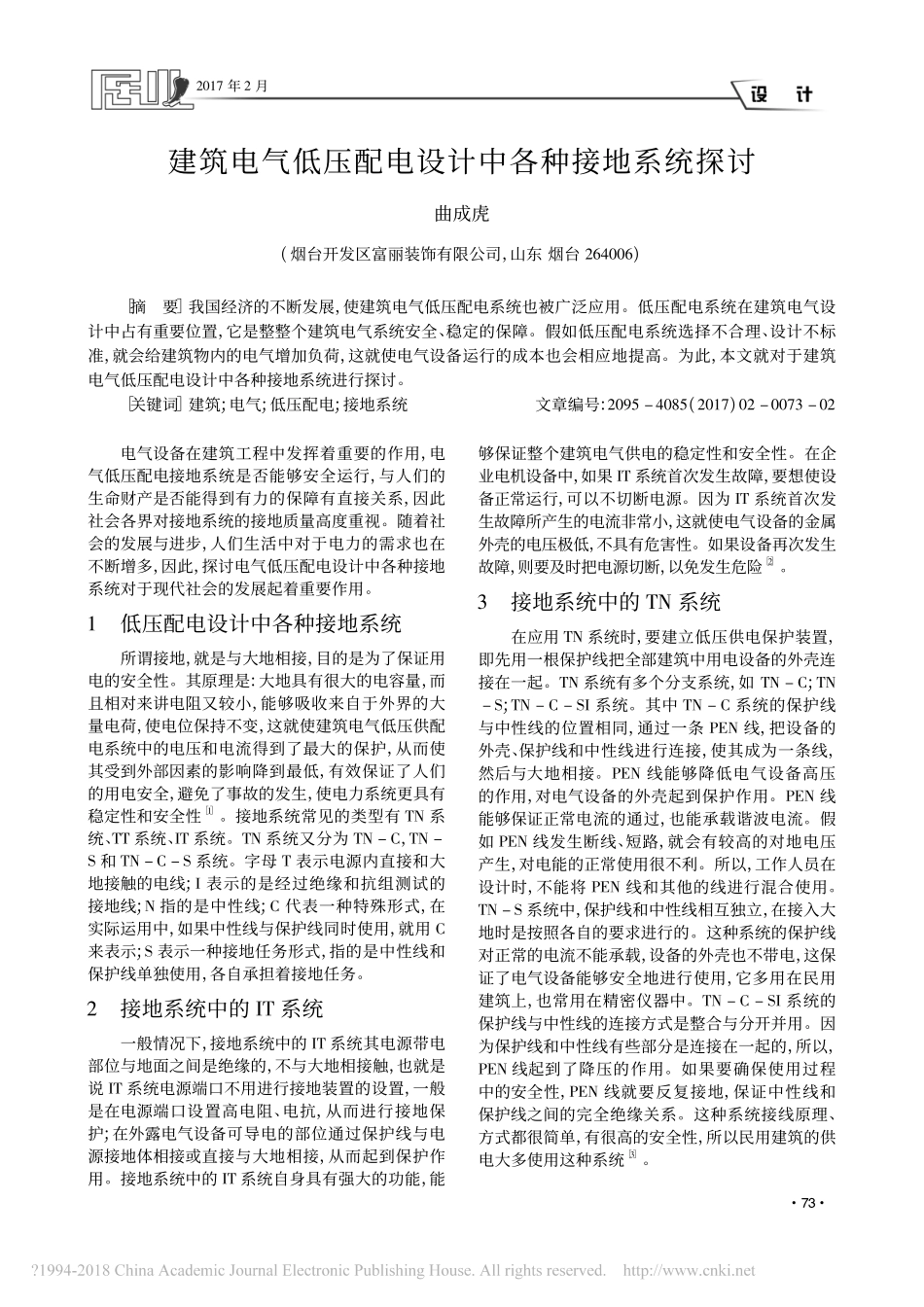

建筑电气低压配电设计中各种接地系统探讨_第1页
1/2

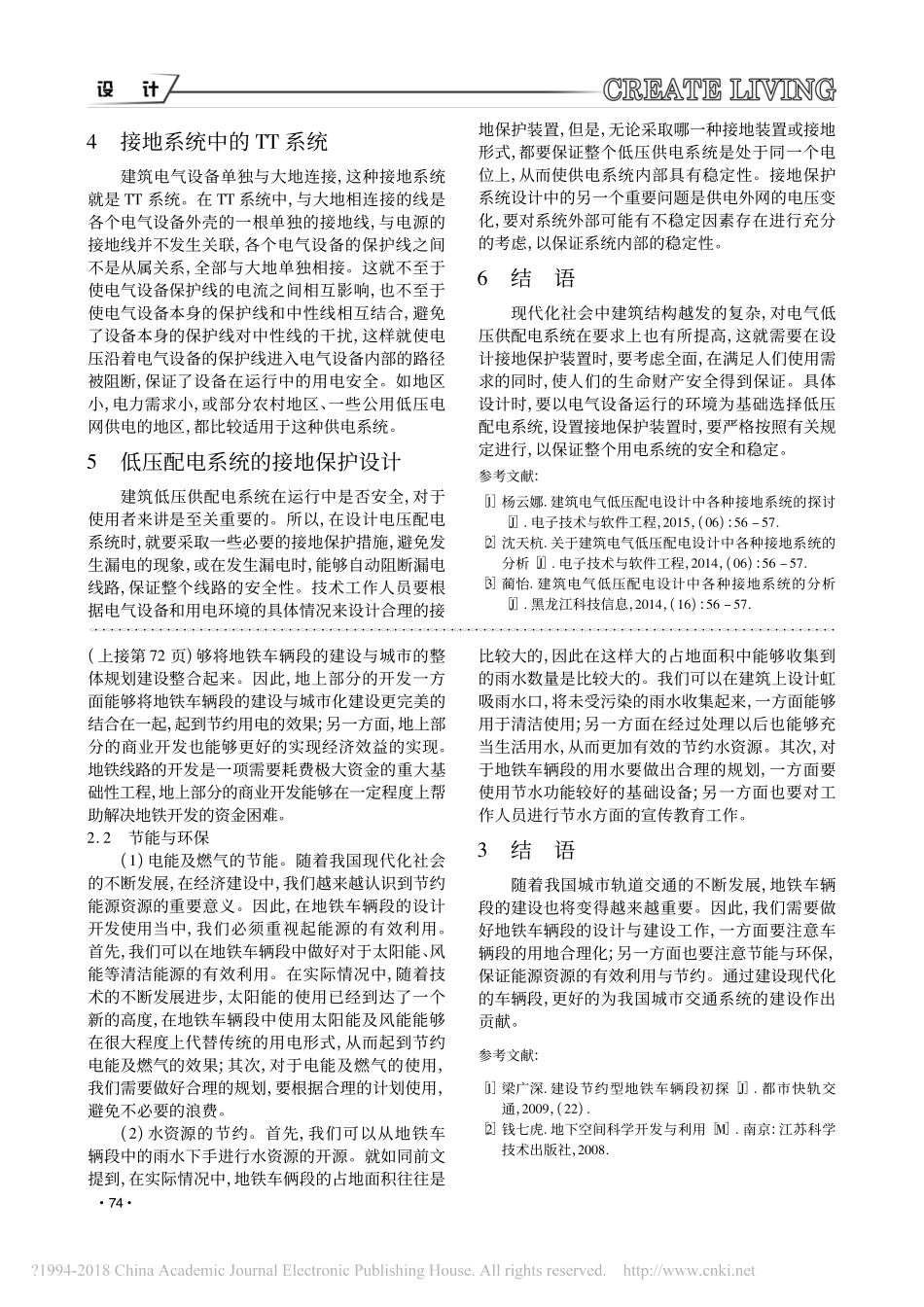

建筑电气低压配电设计中各种接地系统探讨_第2页
2/2
2017 年 2 月建筑电气低压配电设计中各种接地系统探讨曲成虎( 烟台开发区富丽装饰有限公司,山东 烟台 264006)[摘要]我国经济的不断发展,使建筑电气低压配电系统也被广泛应用。低压配电系统在建筑电气设计中占有重要位置,它是整整个建筑电气系统安全、稳定的保障。假如低压配电系统选择不合理、设计不标准,就会给建筑物内的电气增加负荷,这就使电气设备运行的成本也会相应地提高。为此,本文就对于建筑电气低压配电设计中各种接地系统进行探讨。[关键词]建筑; 电气; 低压配电; 接地系统文章编号:2095 - 4085( 2017) 02 - 0073 - 02电气设备在建筑工程中发挥着重要的作用,电气低压配电接地系统是否能够安全运行,与人们的生命财产是否能得到有力的保障有直接关系,因此社会各界对接地系统的接地质量高度重视。随着社会的发展与进步,人们生活中对于电力的需求也在不断增多,因此,探讨电气低压配电设计中各种接地系统对于现代社会的发展起着重要作用。1低压配电设计中各种接地系统所谓接地,就是与大地相接,目的是为了保证用电的安全性。其原理是: 大地具有很大的电容量,而且相对来讲电阻又较小,能够吸收来自于外界的大量电荷,使电位保持不变,这就使建筑电气低压供配电系统中的电压和电流得到了最大的保护,从而使其受到外部因素的影响降到最低,有效保证了人们的用电安全,避免了事故的发生,使电力系统更具有稳定性和安全性[1]。接地系统常见的类型有 TN 系统、TT 系统、IT 系统。TN 系统又分为 TN - C,TN -S 和 TN - C - S 系统。字母 T 表示电源内直接和大地接触的电线; I 表示的是经过绝缘和抗组测试的接地线; N 指的是中性线; C 代表一种特殊形式,在实际运用中,如果中性线与保护线同时使用,就用 C来表示; S 表示一种接地任务形式,指的是中性线和保护线单独使用,各自承担着接地任务。2接地系统中的 IT 系统一般情况下,接地系统中的 IT 系统其电源带电部位与地面之间是绝缘的,不与大地相接触,也就是说 IT 系统电源端口不用进行接地装置的设置,一般是在电源端口设置高电阻、电抗,从而进行接地保护; 在外露电气设备可导电的部位通过保护线与电源接地体相接或直接与大地相接,从而起到保护作用。接地系统中的 IT 系统自身具有强大的功能,能够保证整个建筑电气供电的稳定性和安全性。在企业电机设备中,如果 IT 系统首次发生故障,要想使设备正常运行...
