年30万吨甲醇合成工段换热器的设计

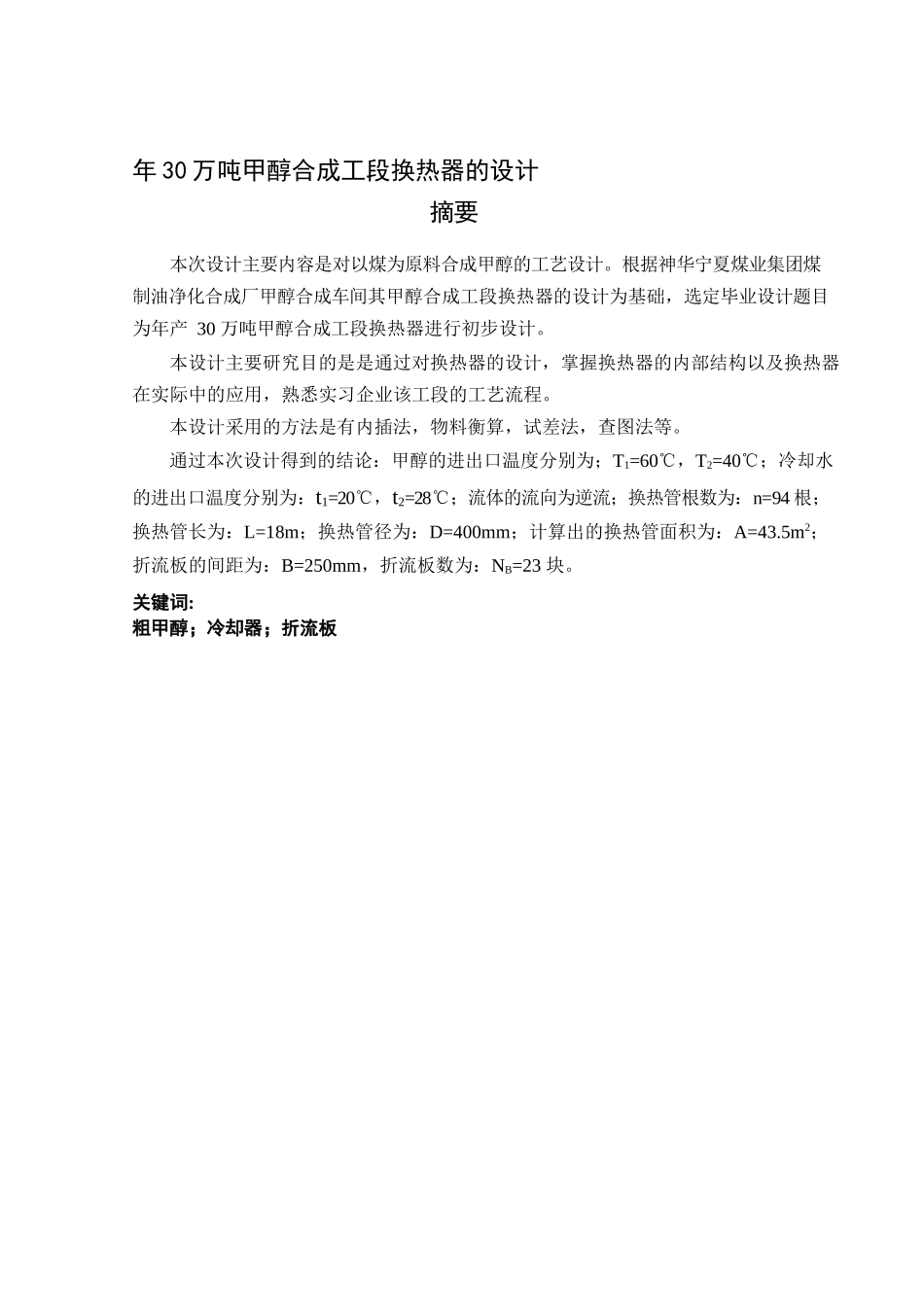

年 30 万吨甲醇合成工段换热器的设计摘要本次设计主要内容是对以煤为原料合成甲醇的工艺设计。根据神华宁夏煤业集团煤制油净化合成厂甲醇合成车间其甲醇合成工段换热器的设计为基础，选定毕业设计题目为年产 30 万吨甲醇合成工段换热器进行初步设计。本设计主要研究目的是是通过对换热器的设计，掌握换热器的内部结构以及换热器在实际中的应用，熟悉实习企业该工段的工艺流程。本设计采用的方法是有内插法，物料衡算，试差法，查图法等。通过本次设计得到的结论：甲醇的进出口温度分别为；T1=60℃，T2=40℃；冷却水的进出口温度分别为：t1=20℃，t2=28℃；流体的流向为逆流；换热管根数为：n=94 根； 换热管长为：L=18m；换热管径为：D=400mm；计算出的换热管面积为：A=43.5m2； 折流板的间距为：B=250mm，折流板数为：NB=23 块。关键词: 粗甲醇；冷却器；折流板中国矿业大学银川学院 目录1 绪论.................................................................... 11.1 甲醇简介.............................................................. 11.2 甲醇工艺简介.......................................................... 21.2.1 工业上合成甲醇的主要工艺........................................ 21.2.1 甲醇合成工艺简介................................................ 31.3 换热器简介............................................................ 31.3.1 套管式换热器.................................................... 31.3.2 管壳式换热器.................................................... 41.3.3 固定管板式换热器................................................ 41.3.4 浮头式换热器.................................................... 41.3.5 板式换热器...................................................... 51.4 本设计的目的和意义.................................................... 51.5 本设计的任务和内容.................................................... 52 换热器的设计条件....................................................... 72.1 设计任务及操作条件.................................................... 73 换热器的工艺设计....................................................... 83.1 确定设计方案......................
