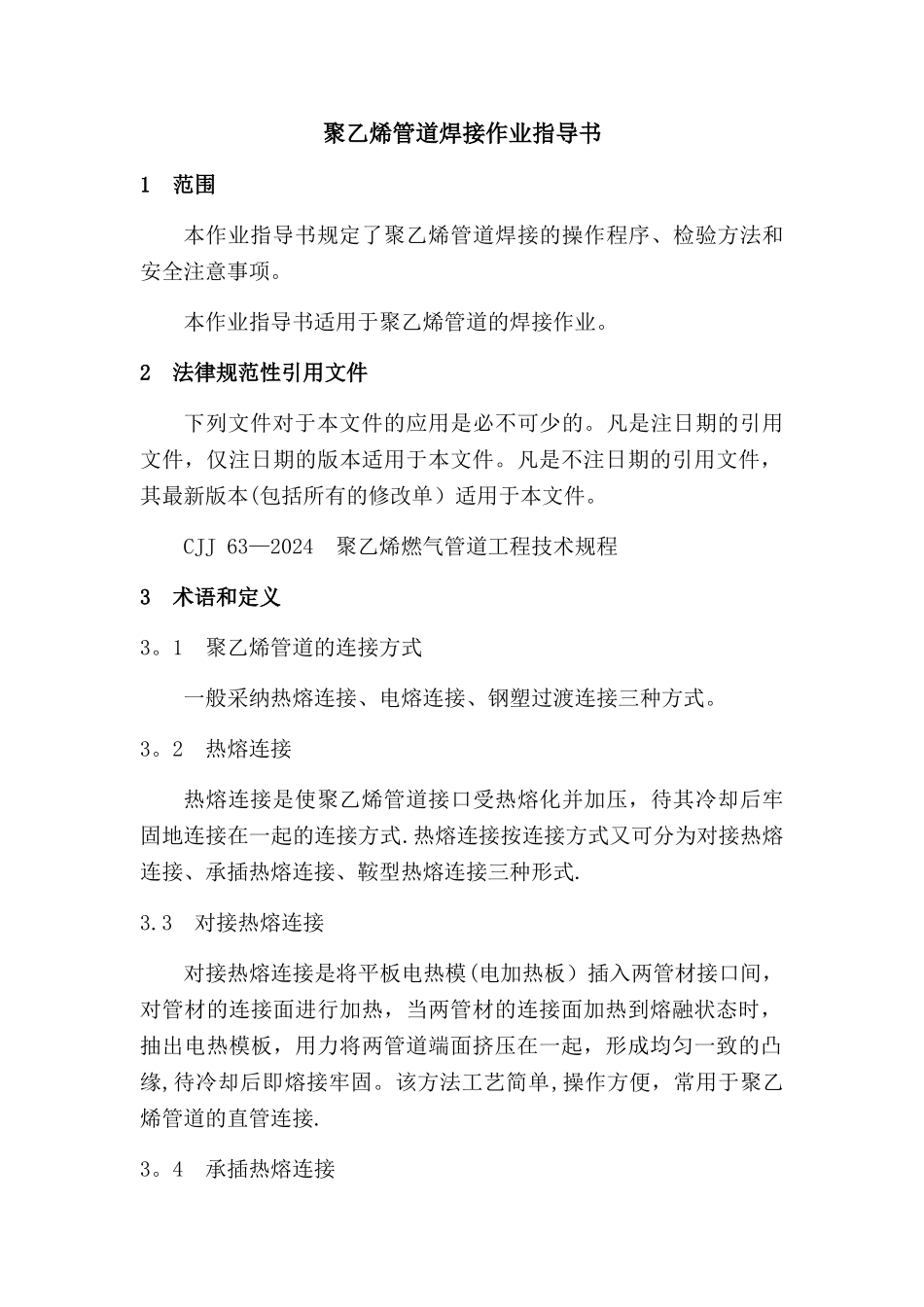

聚乙烯管道焊接作业指导书1 范围本作业指导书规定了聚乙烯管道焊接的操作程序、检验方法和安全注意事项。本作业指导书适用于聚乙烯管道的焊接作业。2 法律规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单）适用于本文件。CJJ 63—2024 聚乙烯燃气管道工程技术规程3 术语和定义3。1 聚乙烯管道的连接方式一般采纳热熔连接、电熔连接、钢塑过渡连接三种方式。3。2 热熔连接热熔连接是使聚乙烯管道接口受热熔化并加压，待其冷却后牢固地连接在一起的连接方式.热熔连接按连接方式又可分为对接热熔连接、承插热熔连接、鞍型热熔连接三种形式.3.3 对接热熔连接对接热熔连接是将平板电热模(电加热板）插入两管材接口间，对管材的连接面进行加热，当两管材的连接面加热到熔融状态时，抽出电热模板，用力将两管道端面挤压在一起，形成均匀一致的凸缘,待冷却后即熔接牢固。该方法工艺简单,操作方便，常用于聚乙烯管道的直管连接.3。4 承插热熔连接承插热熔连接是用装有与管材（插口）和管件(承口）相匹配的承插电热模来完成对连接面加热连接的方法。该方法具有强度高,气密性好，成本低等优点，是小口径聚乙烯管的可靠连接方式。为保证承插连接时接口能达到应有的强度和可靠的严密性,插入端应有足够的深度。3.5 鞍型热熔连接鞍型热熔连接是将与支管配套的鞍型管件，用热熔方式固定在需接主管的支管上，连接后卸下管件顶头的管盖，通过固定好的管件专用钻具钻孔,贯穿后取出钻具，盖上管盖，将支管连接在管件出口端的连接方法。该方法主要用于在已敷设的聚乙烯干管上加装支管的施工，操作上十分方便.3。6 电熔连接电熔连接时，熔合面的加热是通过埋在连接管件内的电热丝完成的，从而省去了热熔连接中用电热模加热的过程，操作变得简便，并且在较差的气候条件下也可施工。电熔连接具有性能稳定、质量可靠、操作简便等优点，但成本价格要比热熔连接高。电熔连接按连接方式可分为电熔承插连接和电熔鞍型连接两种方式.3。7 电熔承插连接电熔承插连接是将需要连接的两根管材端口,插入埋有电热丝的承插连接件中，在电热丝中通入电流,使连接件（承口端)和管材(插入端）的熔合面加热至熔化温度，冷却后连接件与管材即牢固地熔接在一起的连接方式。3。8 电熔鞍型连接电熔鞍型连接是将电熔鞍型管件用夹具固定在待接支管的主管道上，通过鞍型管...
