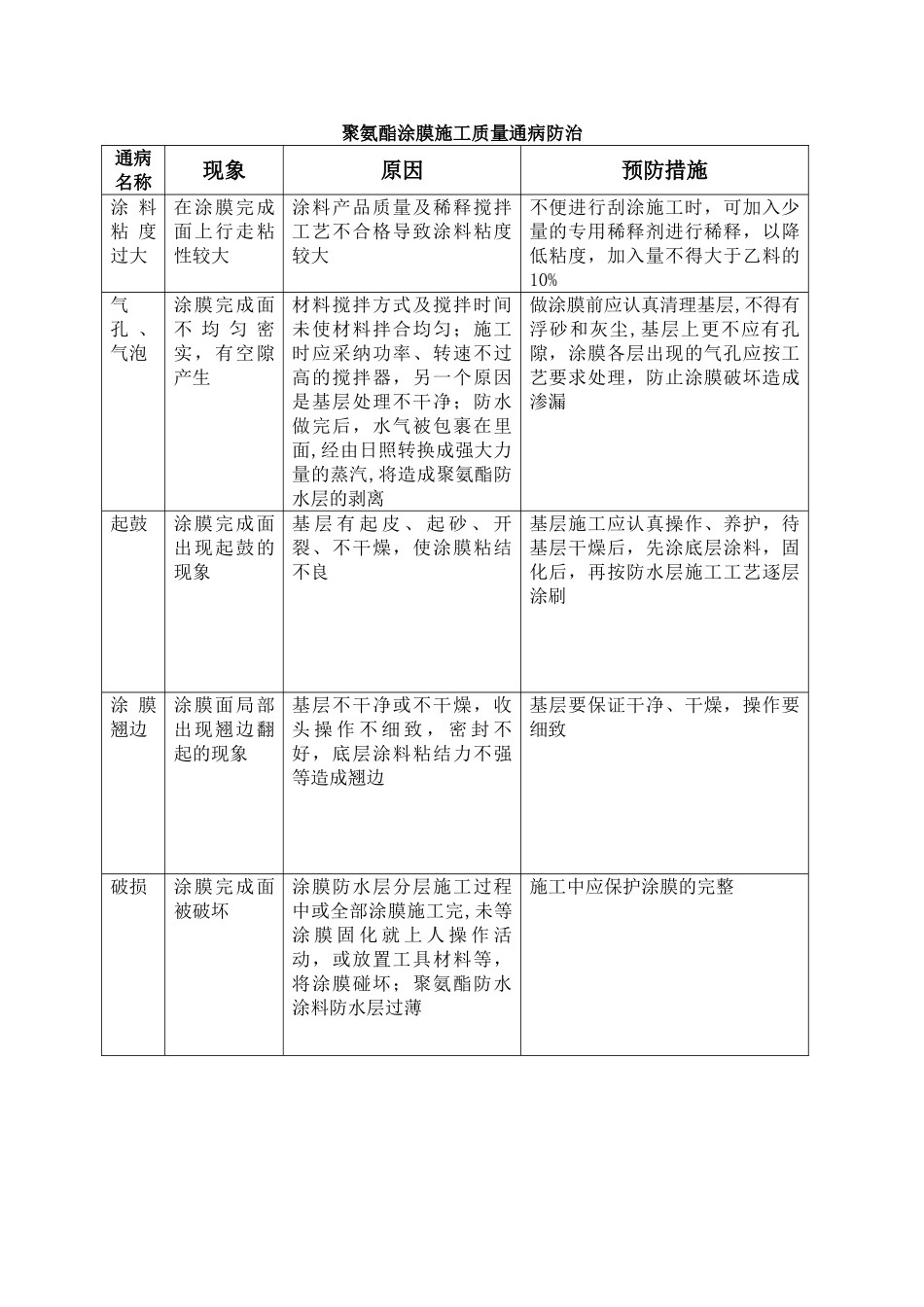

聚氨酯涂膜施工质量通病防治通病名称现象原因预防措施涂 料粘 度过大在涂膜完成面上行走粘性较大涂料产品质量及稀释搅拌工艺不合格导致涂料粘度较大不便进行刮涂施工时，可加入少量的专用稀释剂进行稀释，以降低粘度，加入量不得大于乙料的10%气孔 、气泡涂膜完成面不 均 匀 密实，有空隙产生材料搅拌方式及搅拌时间未使材料拌合均匀；施工时应采纳功率、转速不过高的搅拌器，另一个原因是基层处理不干净；防水做完后，水气被包裹在里面,经由日照转换成强大力量的蒸汽,将造成聚氨酯防水层的剥离做涂膜前应认真清理基层,不得有浮砂和灰尘,基层上更不应有孔隙，涂膜各层出现的气孔应按工艺要求处理，防止涂膜破坏造成渗漏起鼓涂膜完成面出现起鼓的现象基 层 有 起 皮 、 起 砂 、 开裂、不干燥，使涂膜粘结不良基层施工应认真操作、养护，待基层干燥后，先涂底层涂料，固化后，再按防水层施工工艺逐层涂刷涂 膜翘边涂膜面局部出现翘边翻起的现象基层不干净或不干燥，收头 操 作 不 细 致 ， 密 封 不好，底层涂料粘结力不强等造成翘边基层要保证干净、干燥，操作要细致破损涂膜完成面被破坏涂膜防水层分层施工过程中或全部涂膜施工完,未等涂 膜 固 化 就 上 人 操 作 活动，或放置工具材料等，将涂膜碰坏；聚氨酯防水涂料防水层过薄施工中应保护涂膜的完整
