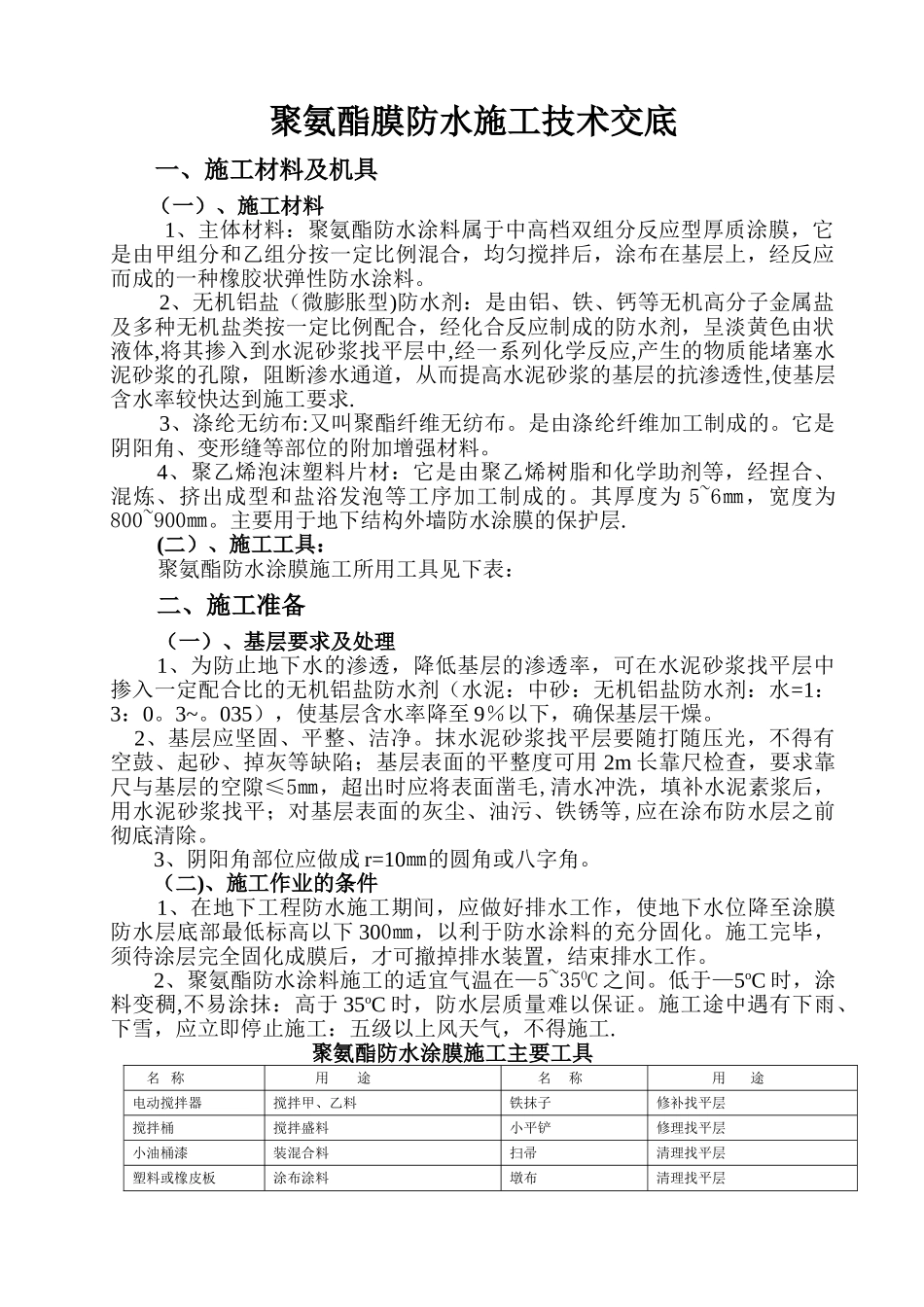

聚氨酯膜防水施工技术交底一、施工材料及机具（一）、施工材料1、主体材料：聚氨酯防水涂料属于中高档双组分反应型厚质涂膜，它是由甲组分和乙组分按一定比例混合，均匀搅拌后，涂布在基层上，经反应而成的一种橡胶状弹性防水涂料
2、无机铝盐（微膨胀型)防水剂：是由铝、铁、钙等无机高分子金属盐及多种无机盐类按一定比例配合，经化合反应制成的防水剂，呈淡黄色由状液体,将其掺入到水泥砂浆找平层中,经一系列化学反应,产生的物质能堵塞水泥砂浆的孔隙，阻断渗水通道，从而提高水泥砂浆的基层的抗渗透性,使基层含水率较快达到施工要求
3、涤纶无纺布:又叫聚酯纤维无纺布
是由涤纶纤维加工制成的
它是阴阳角、变形缝等部位的附加增强材料
4、聚乙烯泡沫塑料片材：它是由聚乙烯树脂和化学助剂等，经捏合、混炼、挤出成型和盐浴发泡等工序加工制成的
其厚度为 5~6㎜，宽度为800~900㎜
主要用于地下结构外墙防水涂膜的保护层
(二）、施工工具：聚氨酯防水涂膜施工所用工具见下表：二、施工准备（一）、基层要求及处理1、为防止地下水的渗透，降低基层的渗透率，可在水泥砂浆找平层中掺入一定配合比的无机铝盐防水剂（水泥：中砂：无机铝盐防水剂：水=1：3：0
035），使基层含水率降至 9％以下，确保基层干燥
2、基层应坚固、平整、洁净
抹水泥砂浆找平层要随打随压光，不得有空鼓、起砂、掉灰等缺陷；基层表面的平整度可用 2m 长靠尺检查，要求靠尺与基层的空隙≤5㎜，超出时应将表面凿毛,清水冲洗，填补水泥素浆后，用水泥砂浆找平；对基层表面的灰尘、油污、铁锈等,应在涂布防水层之前彻底清除
3、阴阳角部位应做成 r=10㎜的圆角或八字角
（二)、施工作业的条件1、在地下工程防水施工期间，应做好排水工作，使地下水位降至涂膜防水层底部最低标高以下 300㎜，以利于防水涂料的充分固化
施工完毕，须待涂层完全固化成膜后，才可撤掉排水装
