年产1000吨UV涂料用环氧丙烯酸酯的生产工艺设计

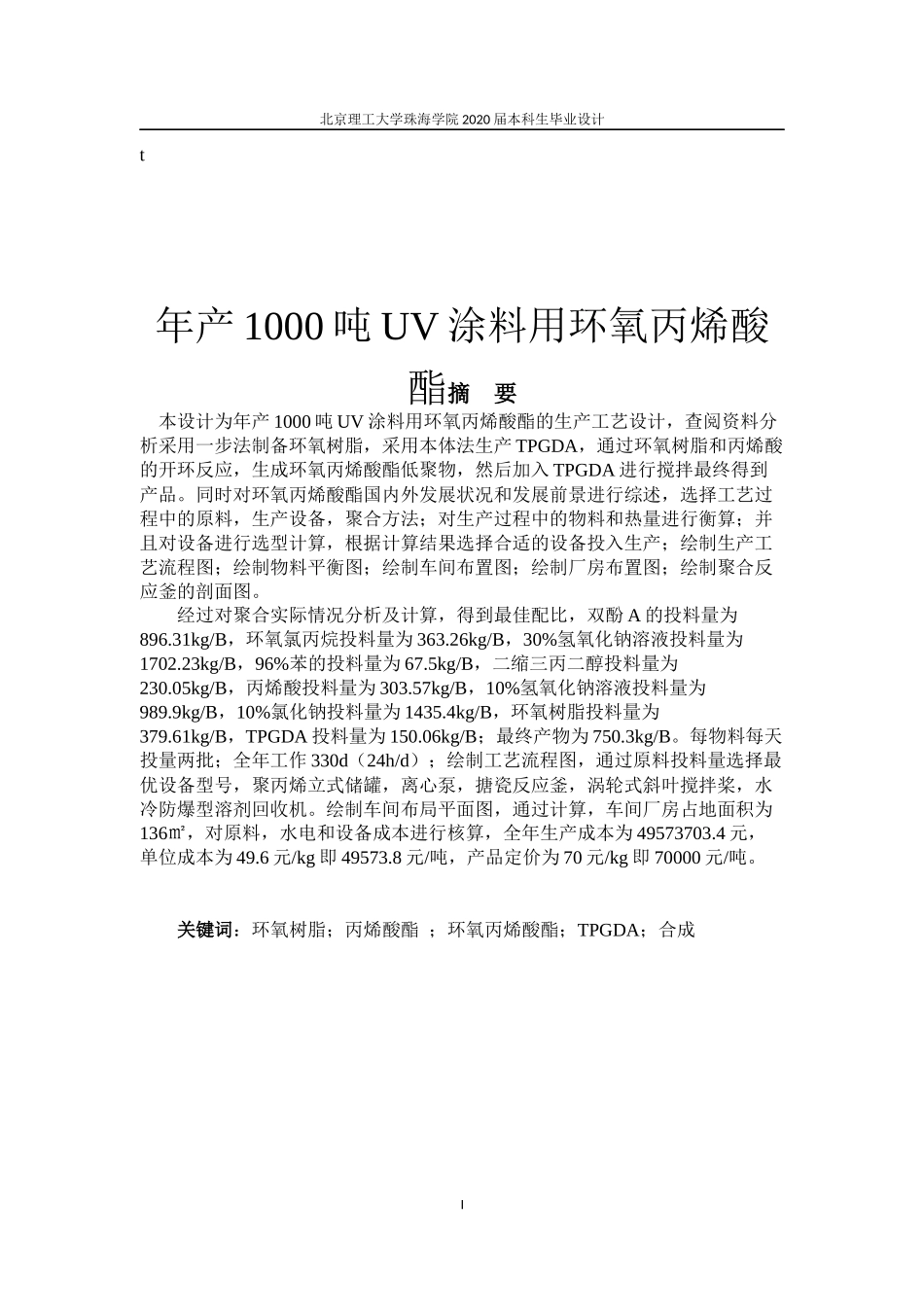

北京理工大学珠海学院 2020 届本科生毕业设计t年产 1000 吨 UV 涂料用环氧丙烯酸酯摘 要 本设计为年产 1000 吨 UV 涂料用环氧丙烯酸酯的生产工艺设计，查阅资料分析采用一步法制备环氧树脂，采用本体法生产 TPGDA，通过环氧树脂和丙烯酸的开环反应，生成环氧丙烯酸酯低聚物，然后加入 TPGDA 进行搅拌最终得到产品。同时对环氧丙烯酸酯国内外发展状况和发展前景进行综述，选择工艺过程中的原料，生产设备，聚合方法；对生产过程中的物料和热量进行衡算；并且对设备进行选型计算，根据计算结果选择合适的设备投入生产；绘制生产工艺流程图；绘制物料平衡图；绘制车间布置图；绘制厂房布置图；绘制聚合反应釜的剖面图。经过对聚合实际情况分析及计算，得到最佳配比，双酚 A 的投料量为896.31kg/B，环氧氯丙烷投料量为 363.26kg/B，30%氢氧化钠溶液投料量为1702.23kg/B，96%苯的投料量为 67.5kg/B，二缩三丙二醇投料量为230.05kg/B，丙烯酸投料量为 303.57kg/B，10%氢氧化钠溶液投料量为989.9kg/B，10%氯化钠投料量为 1435.4kg/B，环氧树脂投料量为379.61kg/B，TPGDA 投料量为 150.06kg/B；最终产物为 750.3kg/B。每物料每天投量两批；全年工作 330d（24h/d）；绘制工艺流程图，通过原料投料量选择最优设备型号，聚丙烯立式储罐，离心泵，搪瓷反应釜，涡轮式斜叶搅拌桨，水冷防爆型溶剂回收机。绘制车间布局平面图，通过计算，车间厂房占地面积为136㎡，对原料，水电和设备成本进行核算，全年生产成本为 49573703.4 元，单位成本为 49.6 元/kg 即 49573.8 元/吨，产品定价为 70 元/kg 即 70000 元/吨。 关键词：环氧树脂；丙烯酸酯 ；环氧丙烯酸酯；TPGDA；合成 I北京理工大学珠海学院 2020 届本科生毕业设计AbstractThis design is a production process design for an epoxy acrylate with an annual output of 1,000 tons of UV coatings. According to the data analysis, one-step method is used to prepare epoxy resin, and the bulk method is used to produce TPGDA. The epoxy resin and acrylic acid ring-opening reaction to generate epoxy Acrylate oligomer, then add TPGDA to stir and finally get the product. At the same time, the development status and development prospects of epoxy acrylate...
