脚手架工程技术交底VIP专享

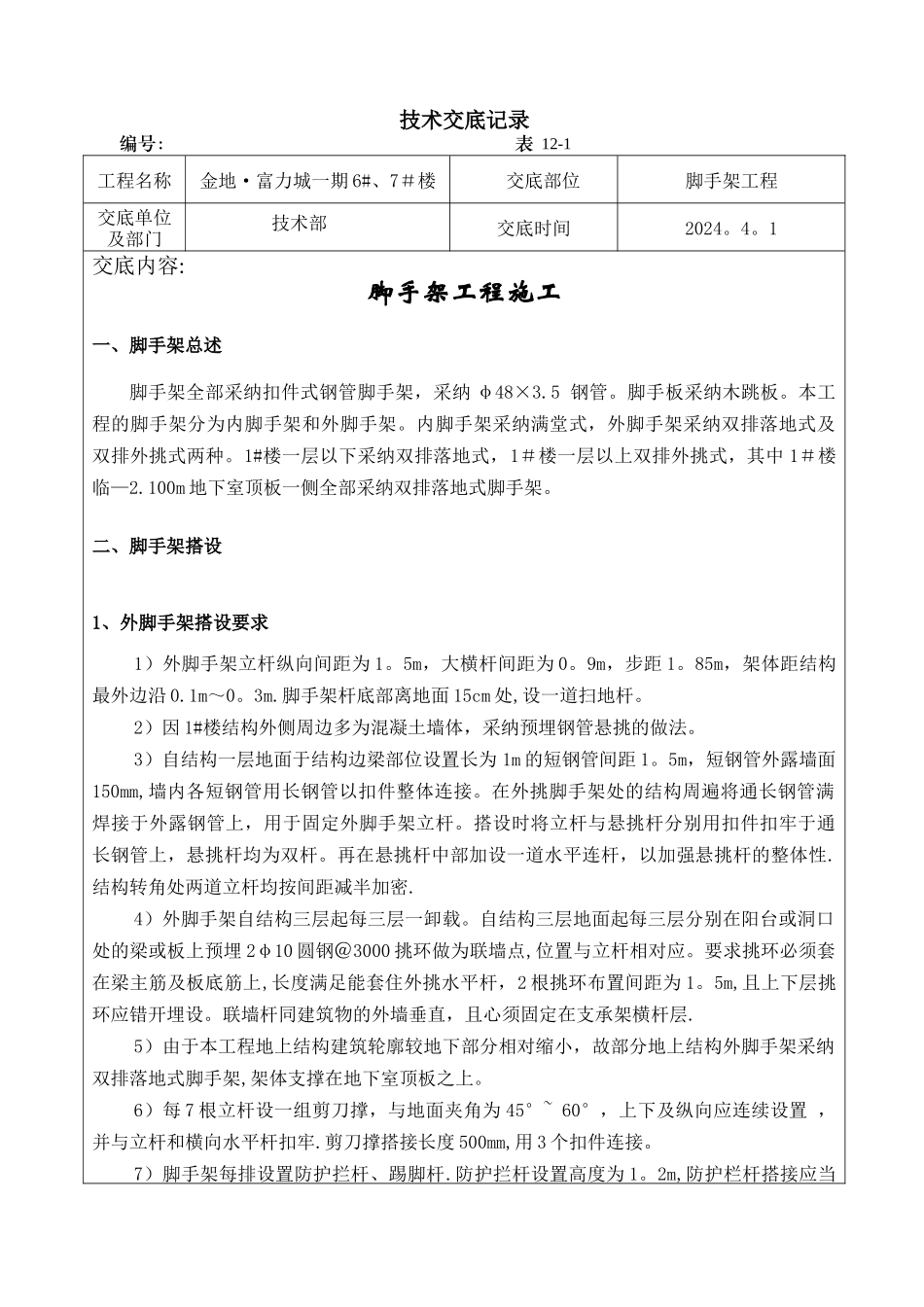

技术交底记录编号： 表 12-1工程名称金地·富力城一期 6#、7＃楼交底部位脚手架工程交底单位及部门技术部交底时间2024。4。1交底内容:脚手架工程施工一、脚手架总述脚手架全部采纳扣件式钢管脚手架，采纳 φ48×3.5 钢管。脚手板采纳木跳板。本工程的脚手架分为内脚手架和外脚手架。内脚手架采纳满堂式，外脚手架采纳双排落地式及双排外挑式两种。1#楼一层以下采纳双排落地式，1＃楼一层以上双排外挑式，其中 1＃楼临—2.100m 地下室顶板一侧全部采纳双排落地式脚手架。二、脚手架搭设1、外脚手架搭设要求1）外脚手架立杆纵向间距为 1。5m，大横杆间距为 0。9m，步距 1。85m，架体距结构最外边沿 0.1m～0。3m.脚手架杆底部离地面 15cm 处,设一道扫地杆。2）因 1#楼结构外侧周边多为混凝土墙体，采纳预埋钢管悬挑的做法。3）自结构一层地面于结构边梁部位设置长为 1m 的短钢管间距 1。5m，短钢管外露墙面150mm,墙内各短钢管用长钢管以扣件整体连接。在外挑脚手架处的结构周遍将通长钢管满焊接于外露钢管上，用于固定外脚手架立杆。搭设时将立杆与悬挑杆分别用扣件扣牢于通长钢管上，悬挑杆均为双杆。再在悬挑杆中部加设一道水平连杆，以加强悬挑杆的整体性.结构转角处两道立杆均按间距减半加密.4）外脚手架自结构三层起每三层一卸载。自结构三层地面起每三层分别在阳台或洞口处的梁或板上预埋 2φ10 圆钢＠3000 挑环做为联墙点,位置与立杆相对应。要求挑环必须套在梁主筋及板底筋上,长度满足能套住外挑水平杆，2 根挑环布置间距为 1。5m,且上下层挑环应错开埋设。联墙杆同建筑物的外墙垂直，且心须固定在支承架横杆层.5）由于本工程地上结构建筑轮廓较地下部分相对缩小，故部分地上结构外脚手架采纳双排落地式脚手架,架体支撑在地下室顶板之上。6）每 7 根立杆设一组剪刀撑，与地面夹角为 45°~ 60°，上下及纵向应连续设置 ，并与立杆和横向水平杆扣牢.剪刀撑搭接长度 500mm,用 3 个扣件连接。7）脚手架每排设置防护拦杆、踢脚杆.防护拦杆设置高度为 1。2m,防护栏杆搭接应当严密，不得留有间隙,踢脚杆设置高度为 150mm。8)所有作业层均要满铺跳板，跳板绑在大横杆和小横杆上，每块绑扎点不得少于 3点。9）脚手架立杆采纳对接扣件连接，相邻两立杆接头错开不小于 50cm，且不在同一步距内，纵向水平杆接头用对接扣件连接，上下相邻两根纵向水平杆接头错开不小于 50cm，并不在同一立杆内。2、内脚手架搭设要求1) ...
