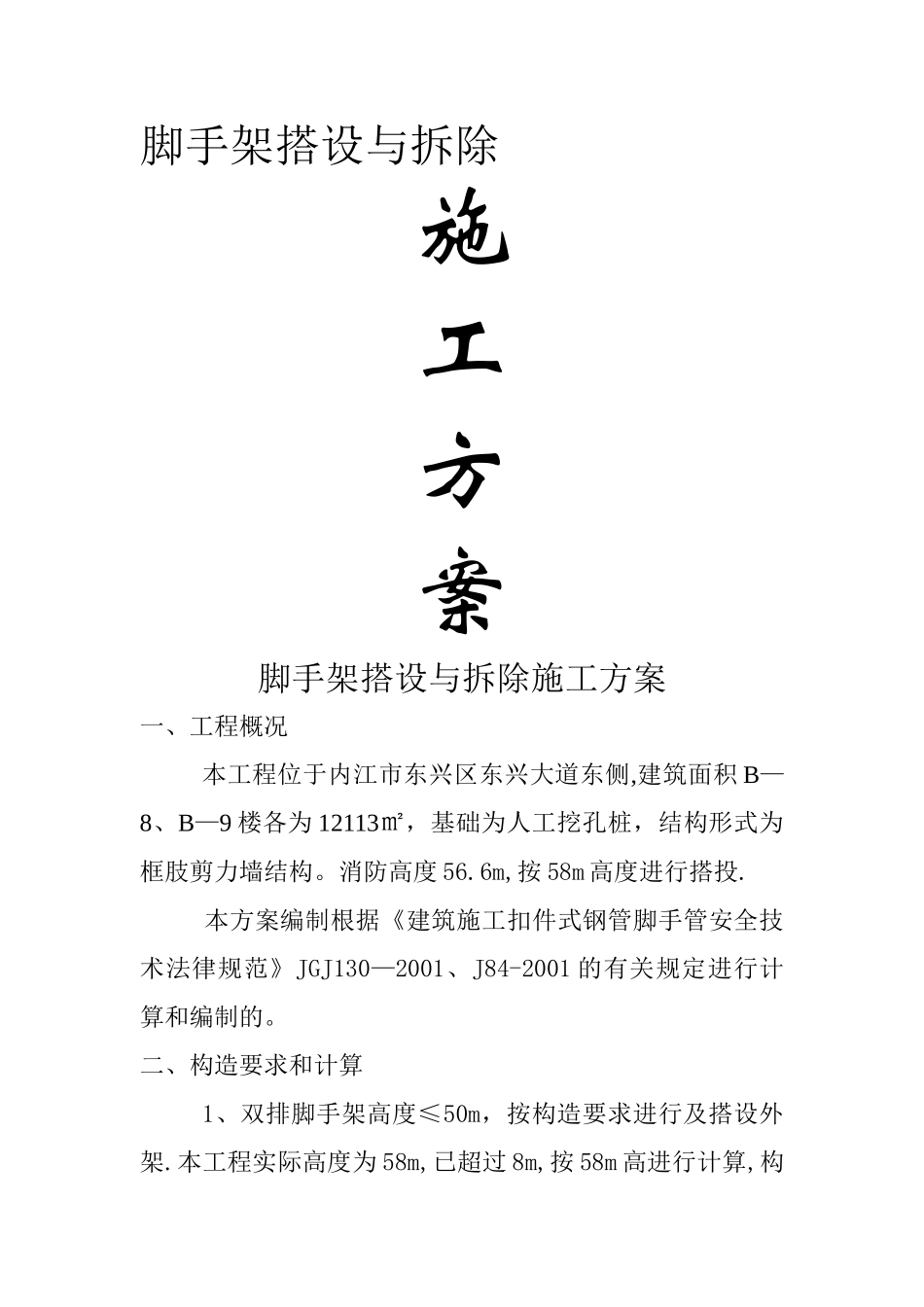

脚手架搭设与拆除施工方案

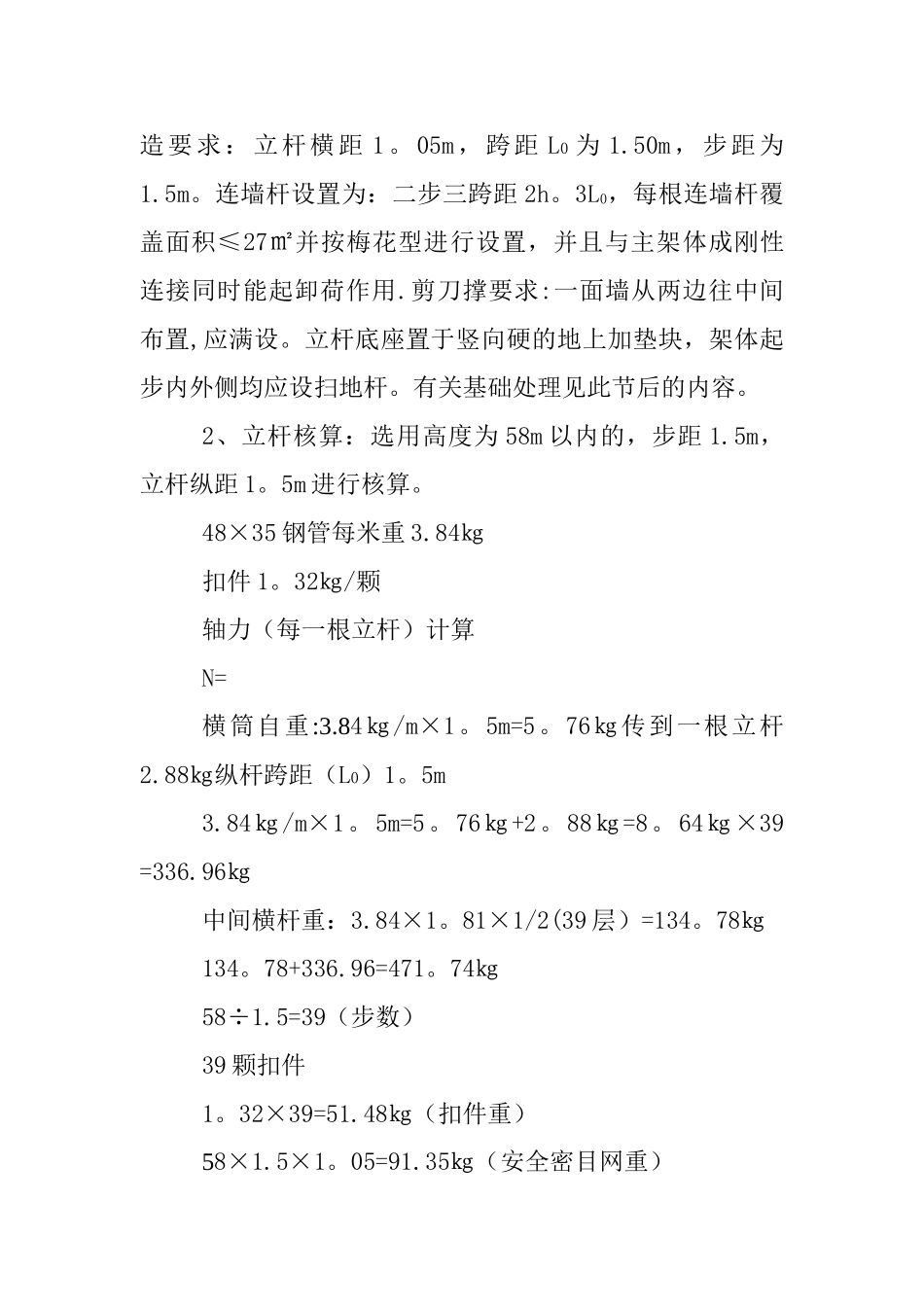

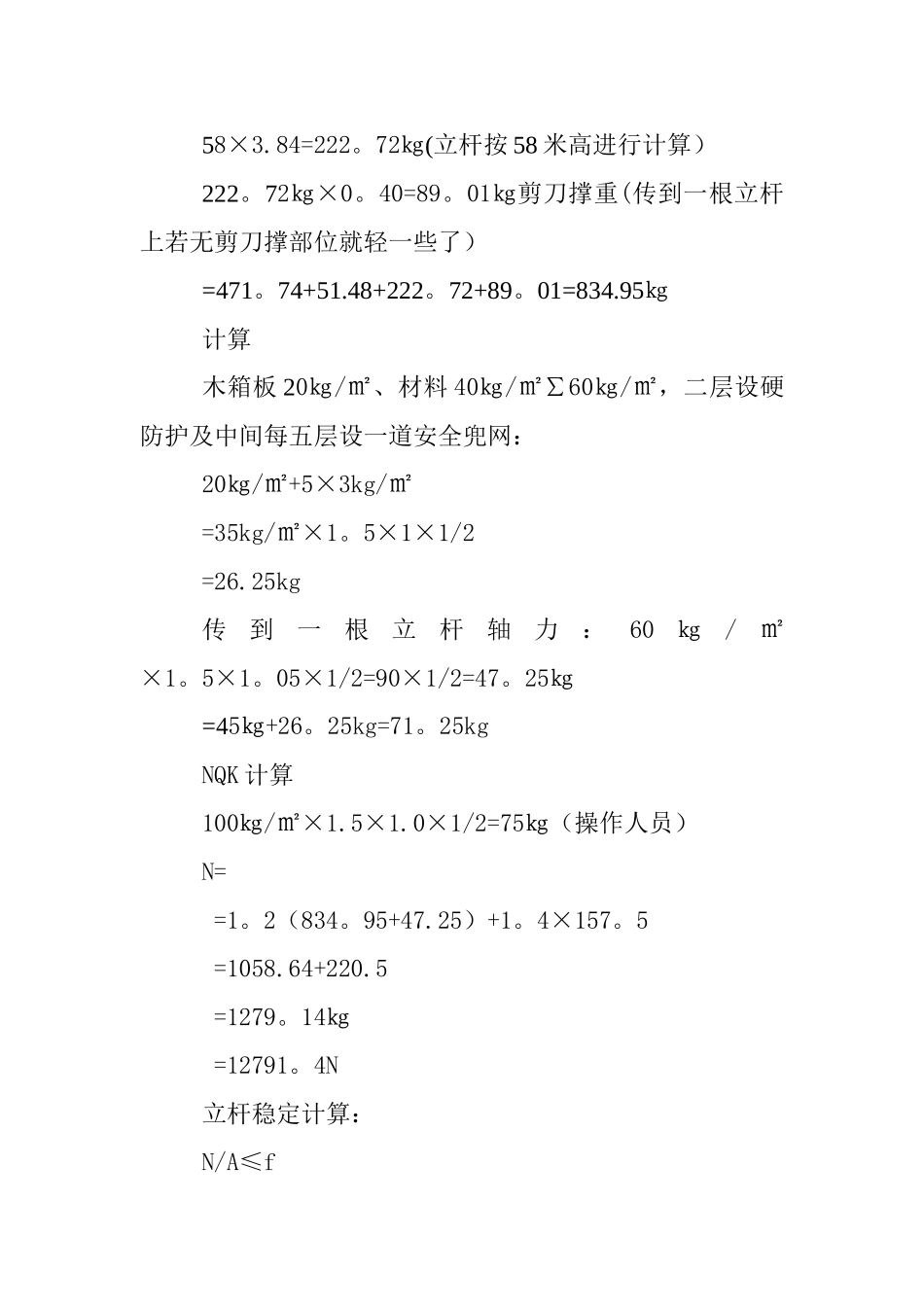

脚手架搭设与拆除施工方案脚手架搭设与拆除施工方案一、工程概况本工程位于内江市东兴区东兴大道东侧,建筑面积 B—8、B—9 楼各为 12113㎡，基础为人工挖孔桩，结构形式为框肢剪力墙结构。消防高度 56.6m,按 58m 高度进行搭投. 本方案编制根据《建筑施工扣件式钢管脚手管安全技术法律规范》JGJ130—2001、J84-2001 的有关规定进行计算和编制的。二、构造要求和计算1、双排脚手架高度≤50m，按构造要求进行及搭设外架.本工程实际高度为 58m,已超过 8m,按 58m 高进行计算,构造要求：立杆横距 1。05m，跨距 L0 为 1.50m，步距为1.5m。连墙杆设置为：二步三跨距 2h。3L0，每根连墙杆覆盖面积≤27㎡并按梅花型进行设置，并且与主架体成刚性连接同时能起卸荷作用.剪刀撑要求:一面墙从两边往中间布置,应满设。立杆底座置于竖向硬的地上加垫块，架体起步内外侧均应设扫地杆。有关基础处理见此节后的内容。2、立杆核算：选用高度为 58m 以内的，步距 1.5m，立杆纵距 1。5m 进行核算。48×35 钢管每米重 3.84㎏扣件 1。32㎏/颗轴力（每一根立杆）计算N=横筒自重:3.84㎏/m×1。5m=5。76㎏传到一根立杆2.88㎏纵杆跨距（L0）1。5m3.84㎏/m×1。5m=5。76㎏+2。88㎏=8。64㎏×39 =336.96㎏中间横杆重：3.84×1。81×1/2(39 层）=134。78㎏134。78+336.96=471。74㎏58÷1.5=39（步数）39 颗扣件1。32×39=51.48㎏（扣件重）58×1.5×1。05=91.35㎏（安全密目网重）58×3.84=222。72㎏(立杆按 58 米高进行计算）222。72㎏×0。40=89。01㎏剪刀撑重(传到一根立杆上若无剪刀撑部位就轻一些了）=471。74+51.48+222。72+89。01=834.95㎏计算木箱板 20㎏/㎡、材料 40㎏/㎡∑60㎏/㎡，二层设硬防护及中间每五层设一道安全兜网：20㎏/㎡+5×3kg/㎡=35kg/㎡×1。5×1×1/2=26.25kg传到一根立杆轴力：60㎏/㎡×1。5×1。05×1/2=90×1/2=47。25㎏=45㎏+26。25kg=71。25kgNQK 计算100㎏/㎡×1.5×1.0×1/2=75㎏（操作人员）N==1。2（834。95+47.25）+1。4×157。5=1058.64+220.5=1279。14㎏=12791。4N立杆稳定计算：N/A≤fL0=KMh=1。55×1。56×1.5=3。627m=362.7cmI=1。58cmλ= L0/i=362。7/1.58=229.56查表 c 得: =0.138查 B 表得：A=4.89cm2=489mm2N/A=12791。4÷(0。138×489）=189.54N/＜205 N/计算结果有满足使用要求。距极限状态也很接近了,在使用过程中，不可预见的因素很多，为了安全可靠从支承点开到第十层为止（+30。000)...
