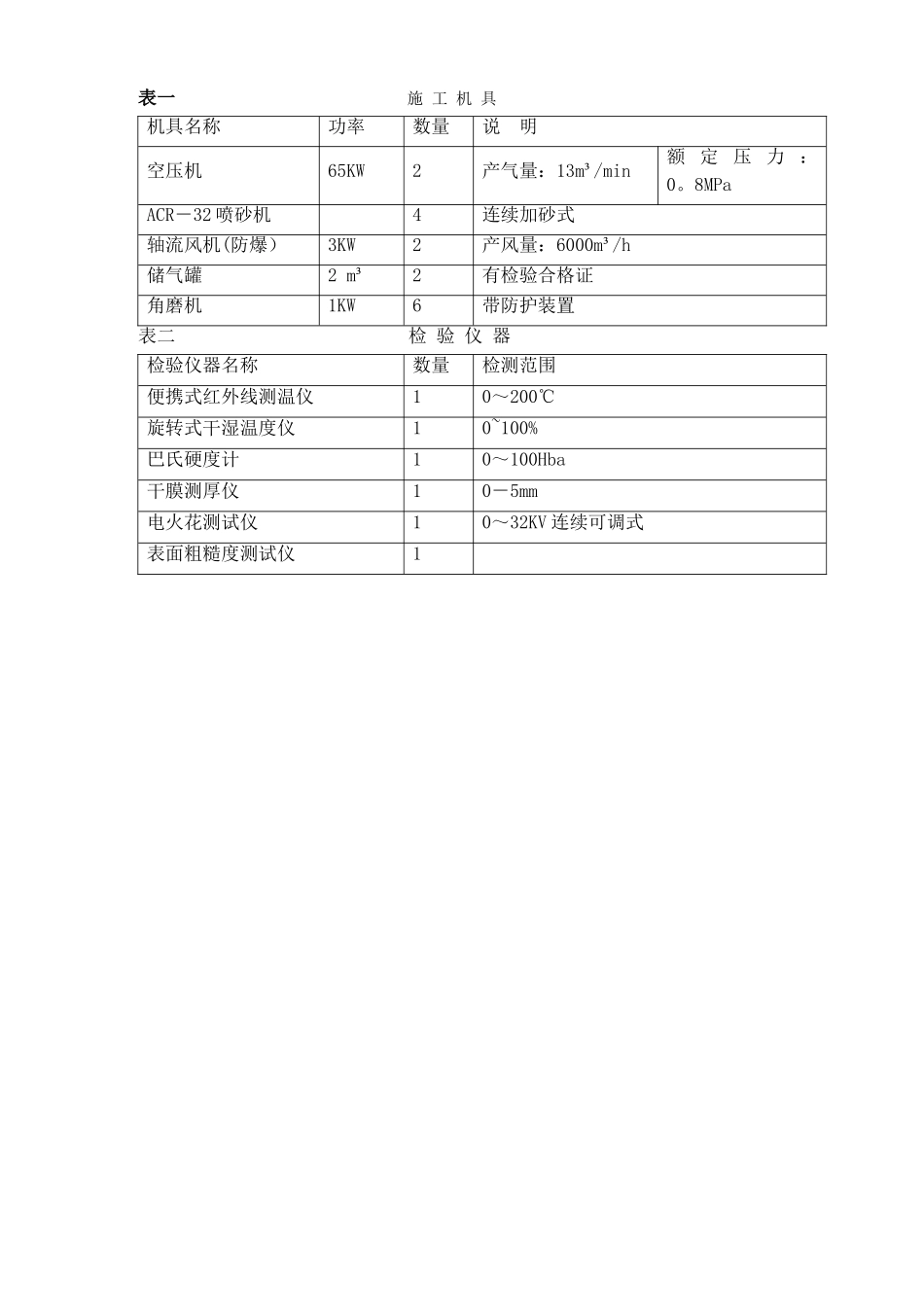

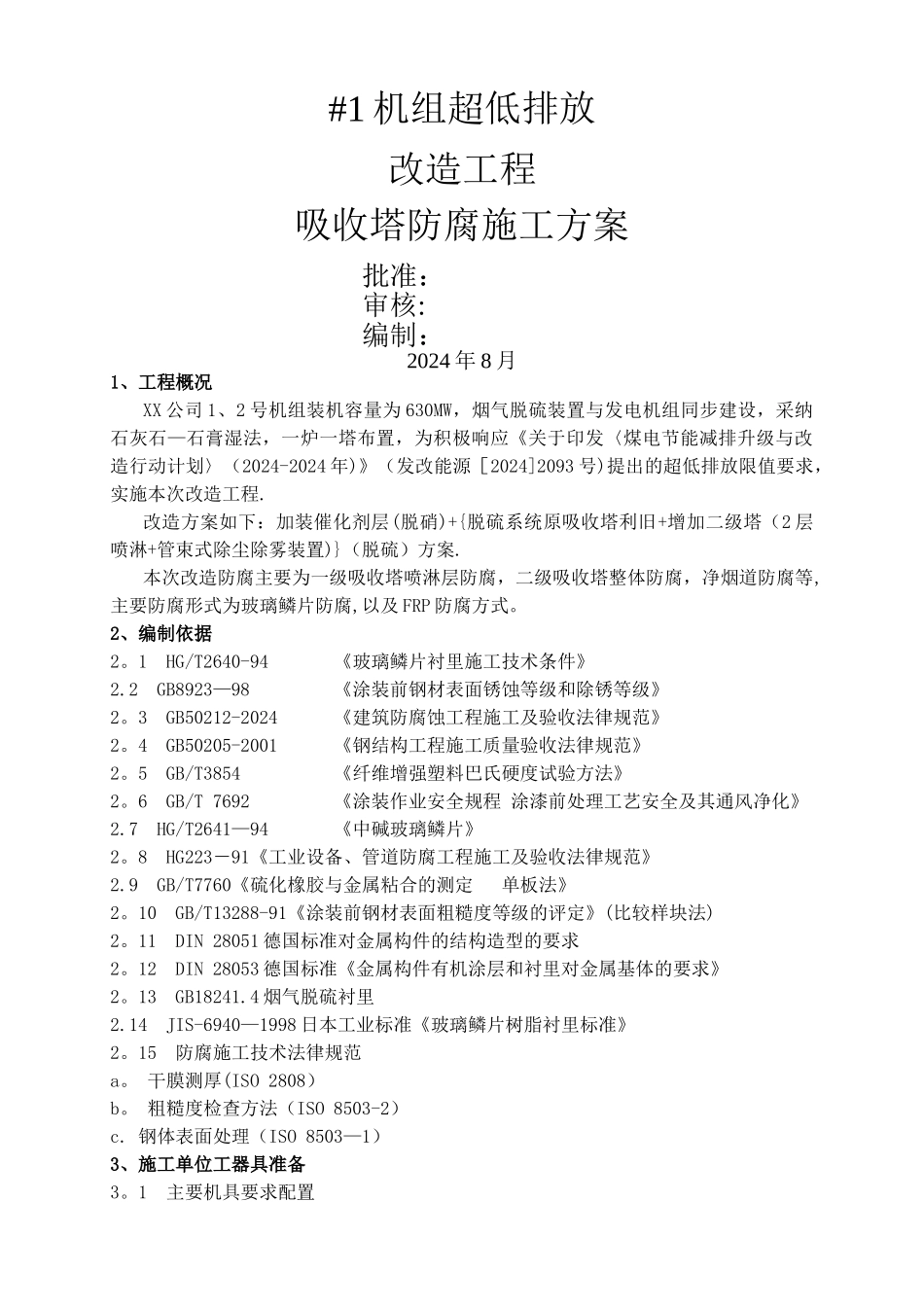

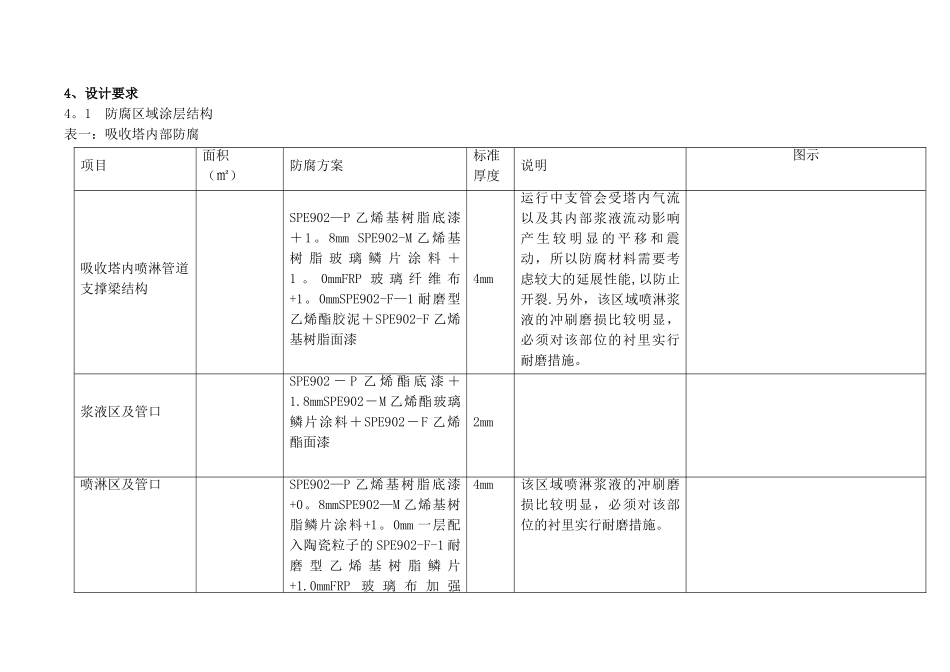

#1 机组超低排放改造工程吸收塔防腐施工方案批准：审核:编制：2024 年 8 月1、工程概况XX 公司 1、2 号机组装机容量为 630MW，烟气脱硫装置与发电机组同步建设，采纳石灰石—石膏湿法，一炉一塔布置，为积极响应《关于印发〈煤电节能减排升级与改造行动计划〉（2024-2024 年)》（发改能源［2024]2093 号)提出的超低排放限值要求，实施本次改造工程.改造方案如下：加装催化剂层(脱硝)+{脱硫系统原吸收塔利旧+增加二级塔（2 层喷淋+管束式除尘除雾装置)}（脱硫）方案.本次改造防腐主要为一级吸收塔喷淋层防腐，二级吸收塔整体防腐，净烟道防腐等,主要防腐形式为玻璃鳞片防腐,以及 FRP 防腐方式。2、编制依据2。1 HG/T2640-94 《玻璃鳞片衬里施工技术条件》2.2 GB8923—98 《涂装前钢材表面锈蚀等级和除锈等级》2。3 GB50212-2024 《建筑防腐蚀工程施工及验收法律规范》2。4 GB50205-2001 《钢结构工程施工质量验收法律规范》2。5 GB/T3854 《纤维增强塑料巴氏硬度试验方法》2。6 GB/T 7692 《涂装作业安全规程 涂漆前处理工艺安全及其通风净化》2.7 HG/T2641—94 《中碱玻璃鳞片》2。8 HG223－91《工业设备、管道防腐工程施工及验收法律规范》2.9 GB/T7760《硫化橡胶与金属粘合的测定 单板法》2。10 GB/T13288-91《涂装前钢材表面粗糙度等级的评定》(比较样块法)2。11 DIN 28051 德国标准对金属构件的结构造型的要求2。12 DIN 28053 德国标准《金属构件有机涂层和衬里对金属基体的要求》2。13 GB18241.4 烟气脱硫衬里2.14 JIS-6940—1998 日本工业标准《玻璃鳞片树脂衬里标准》2。15 防腐施工技术法律规范 a。 干膜测厚(ISO 2808）b。 粗糙度检查方法（ISO 8503-2）c. 钢体表面处理（ISO 8503—1）3、施工单位工器具准备 3。1 主要机具要求配置表一 施 工 机 具机具名称功率数量说 明空压机65KW2产气量：13m³/min额 定 压 力 ：0。8MPaACR－32 喷砂机4连续加砂式轴流风机(防爆）3KW2产风量：6000m³/h储气罐2 m³2有检验合格证角磨机1KW6带防护装置表二 检 验 仪 器检验仪器名称数量检测范围便携式红外线测温仪10～200℃旋转式干湿温度仪10~100%巴氏硬度计10～100Hba干膜测厚仪10－5mm电火花测试仪10～32KV 连续可调式表面粗糙度测试仪14、设计要求4。1 防腐区域涂层结构表一：吸收塔内部防腐项目面积（㎡）防腐方案标准厚度说明图示吸收塔内喷淋管道支撑梁结构SPE902—P ...
