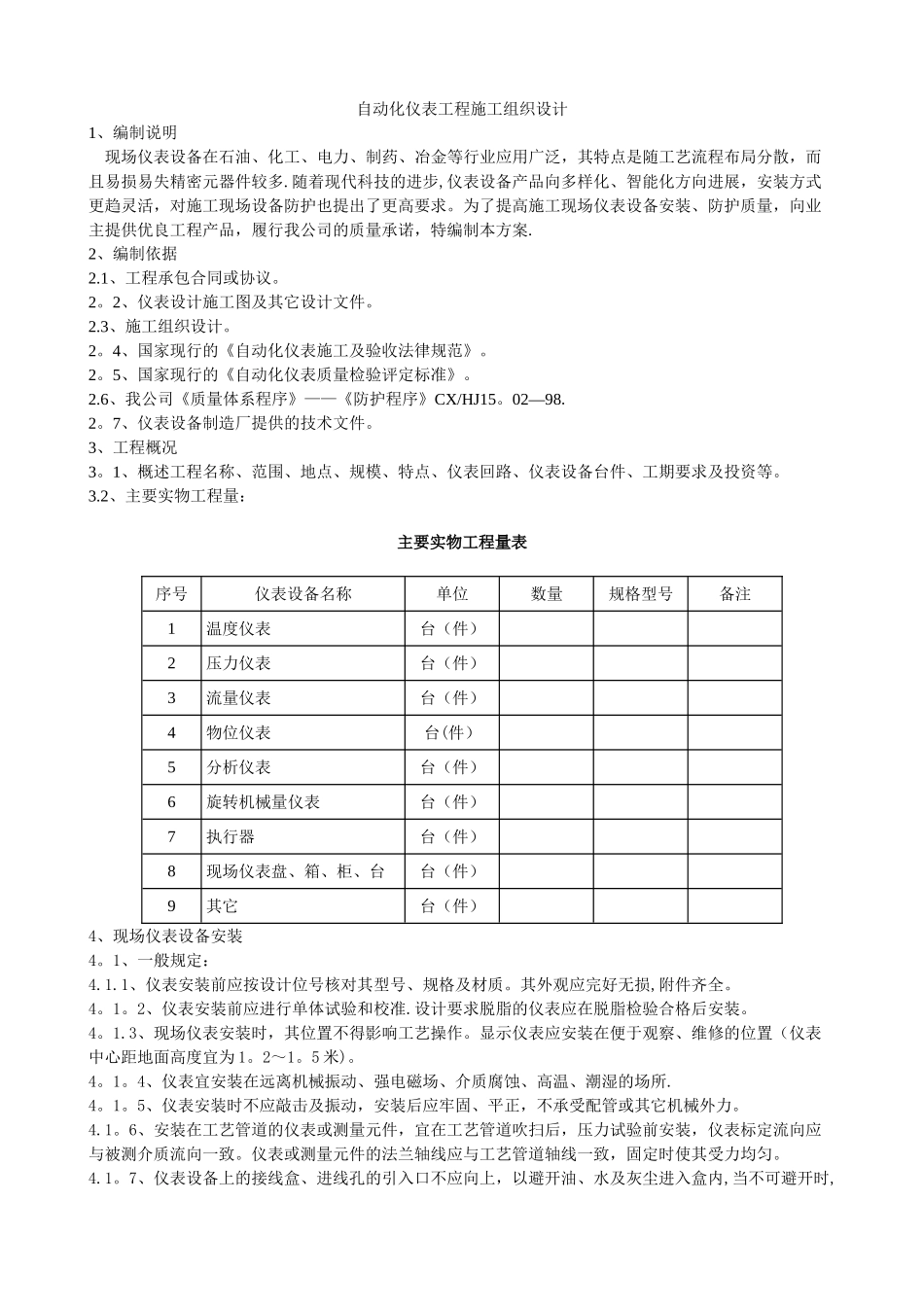

自动化仪表工程施工组织设计_第1页
1/7

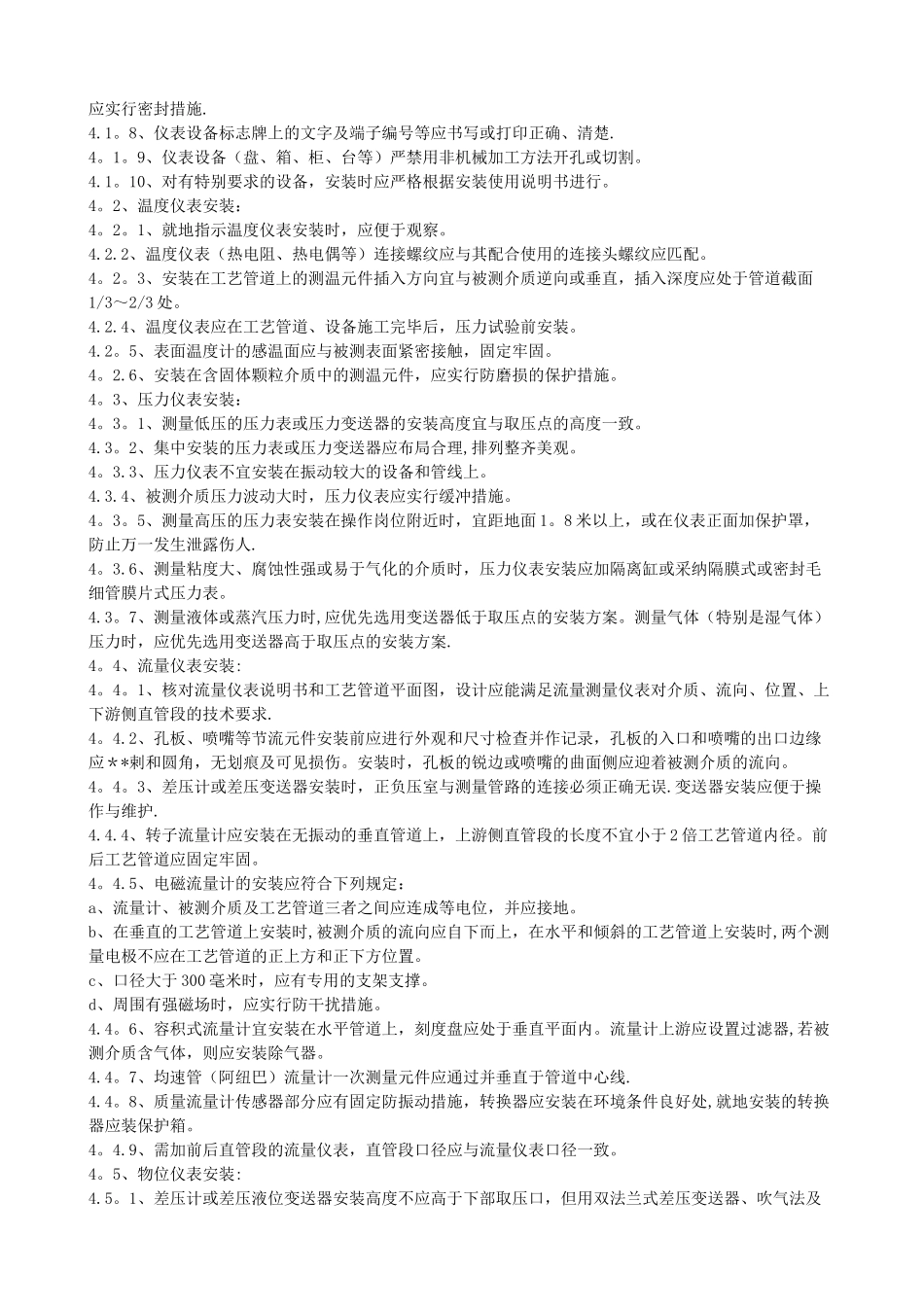

自动化仪表工程施工组织设计_第2页
2/7

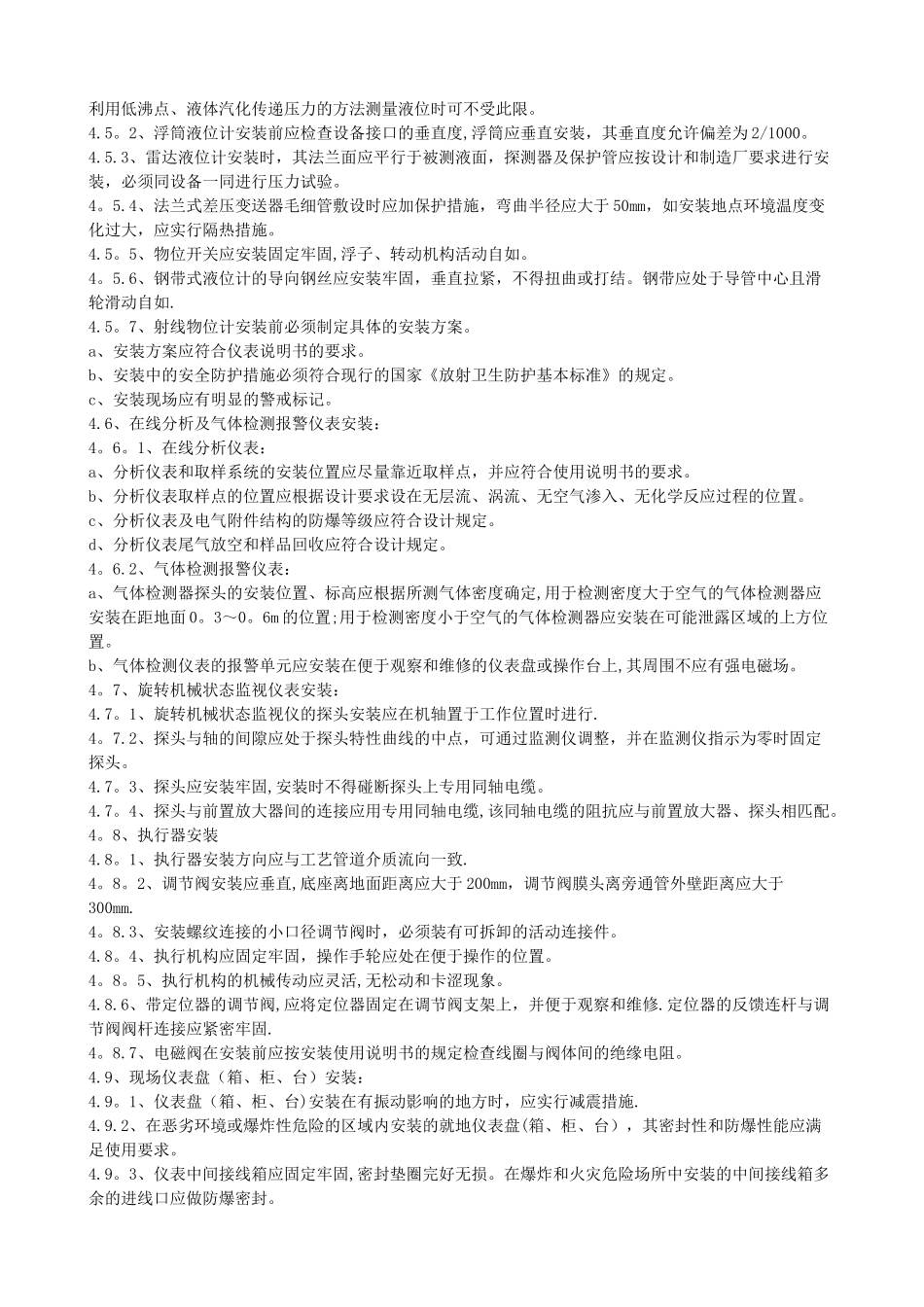

自动化仪表工程施工组织设计_第3页
3/7
自动化仪表工程施工组织设计1、编制说明 现场仪表设备在石油、化工、电力、制药、冶金等行业应用广泛,其特点是随工艺流程布局分散,而且易损易失精密元器件较多.随着现代科技的进步,仪表设备产品向多样化、智能化方向进展,安装方式更趋灵活,对施工现场设备防护也提出了更高要求。为了提高施工现场仪表设备安装、防护质量,向业主提供优良工程产品,履行我公司的质量承诺,特编制本方案.2、编制依据2.1、工程承包合同或协议。2。2、仪表设计施工图及其它设计文件。2.3、施工组织设计。2。4、国家现行的《自动化仪表施工及验收法律规范》。2。5、国家现行的《自动化仪表质量检验评定标准》。2.6、我公司《质量体系程序》——《防护程序》CX/HJ15。02—98.2。7、仪表设备制造厂提供的技术文件。3、工程概况3。1、概述工程名称、范围、地点、规模、特点、仪表回路、仪表设备台件、工期要求及投资等。3.2、主要实物工程量:主要实物工程量表序号仪表设备名称单位数量规格型号备注1温度仪表台(件)2压力仪表台(件)3流量仪表台(件)4物位仪表台(件)5分析仪表台(件)6旋转机械量仪表台(件)7执行器台(件)8现场仪表盘、箱、柜、台台(件)9其它台(件)4、现场仪表设备安装4。1、一般规定:4.1.1、仪表安装前应按设计位号核对其型号、规格及材质。其外观应完好无损,附件齐全。4。1。2、仪表安装前应进行单体试验和校准.设计要求脱脂的仪表应在脱脂检验合格后安装。4。1.3、现场仪表安装时,其位置不得影响工艺操作。显示仪表应安装在便于观察、维修的位置(仪表中心距地面高度宜为 1。2~1。5 米)。4。1。4、仪表宜安装在远离机械振动、强电磁场、介质腐蚀、高温、潮湿的场所.4。1。5、仪表安装时不应敲击及振动,安装后应牢固、平正,不承受配管或其它机械外力。4.1。6、安装在工艺管道的仪表或测量元件,宜在工艺管道吹扫后,压力试验前安装,仪表标定流向应与被测介质流向一致。仪表或测量元件的法兰轴线应与工艺管道轴线一致,固定时使其受力均匀。4.1。7、仪表设备上的接线盒、进线孔的引入口不应向上,以避开油、水及灰尘进入盒内,当不可避开时,应实行密封措施.4.1。8、仪表设备标志牌上的文字及端子编号等应书写或打印正确、清楚.4。1。9、仪表设备(盘、箱、柜、台等)严禁用非机械加工方法开孔或切割。4.1。10、对有特别要求的设备,安装时应严格根据安装使用说明书进行。4。2、温度仪表安装:4。2。1、就地指示温度仪表安装时,应...
