自控仪表施工方案设计

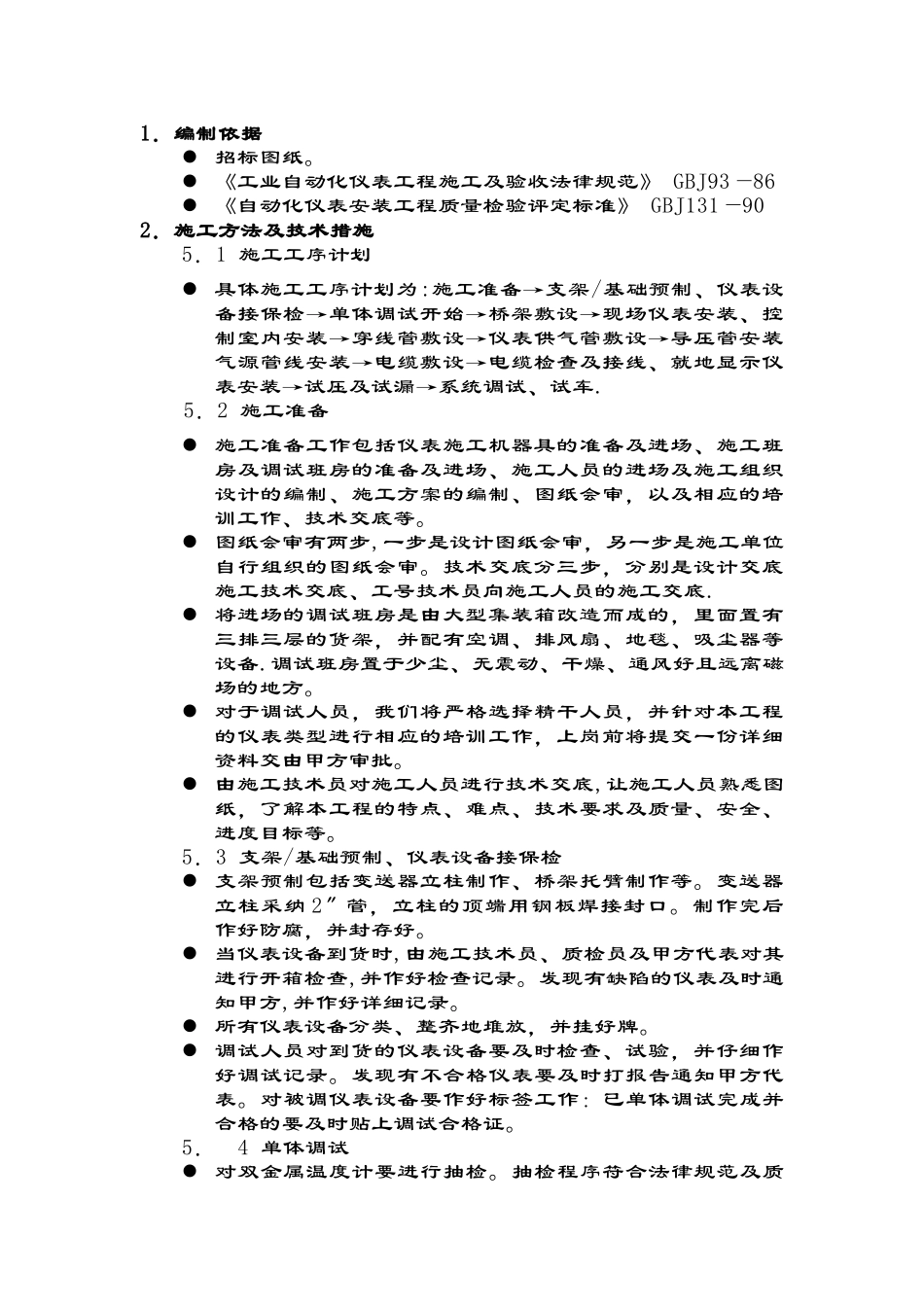

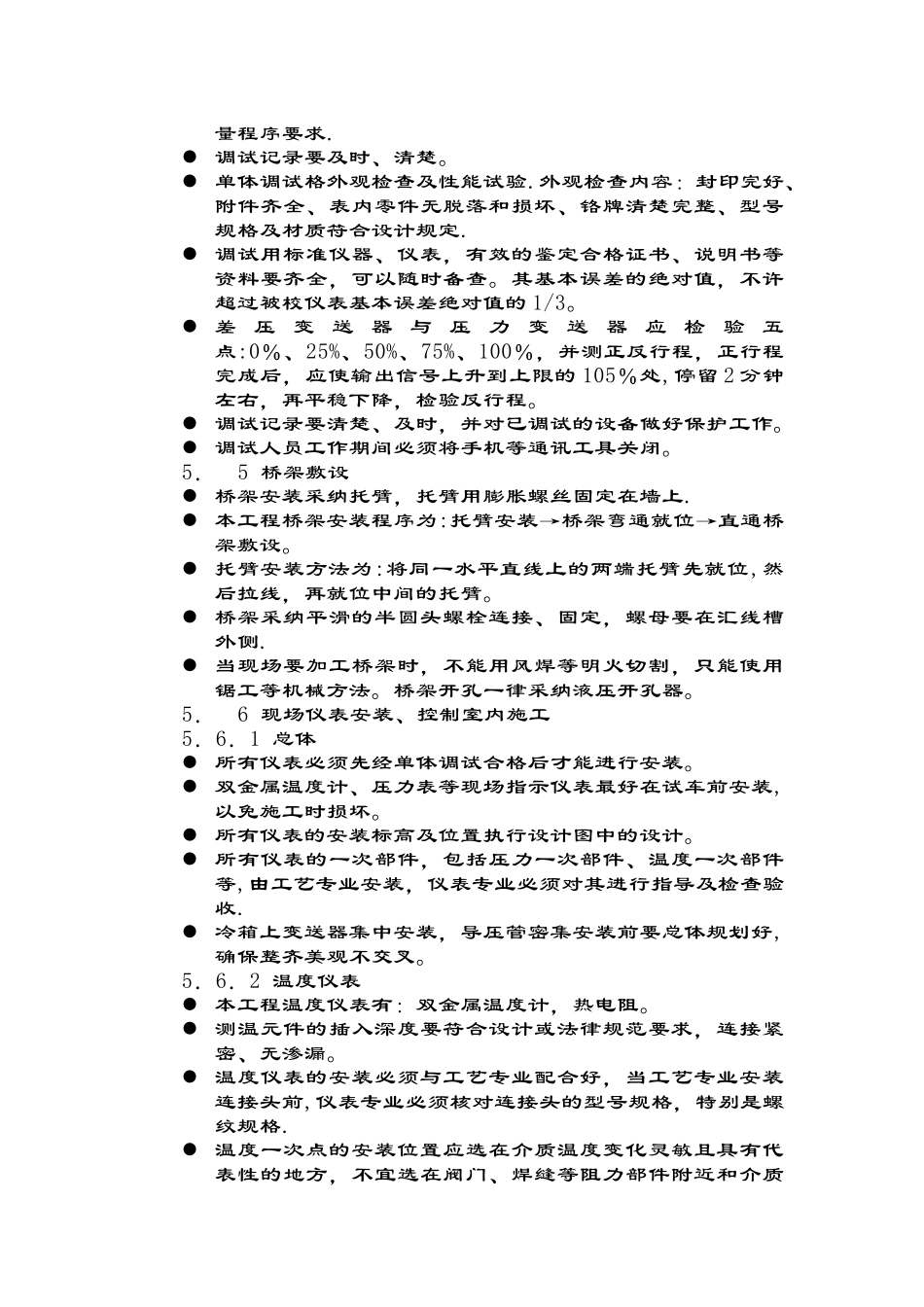

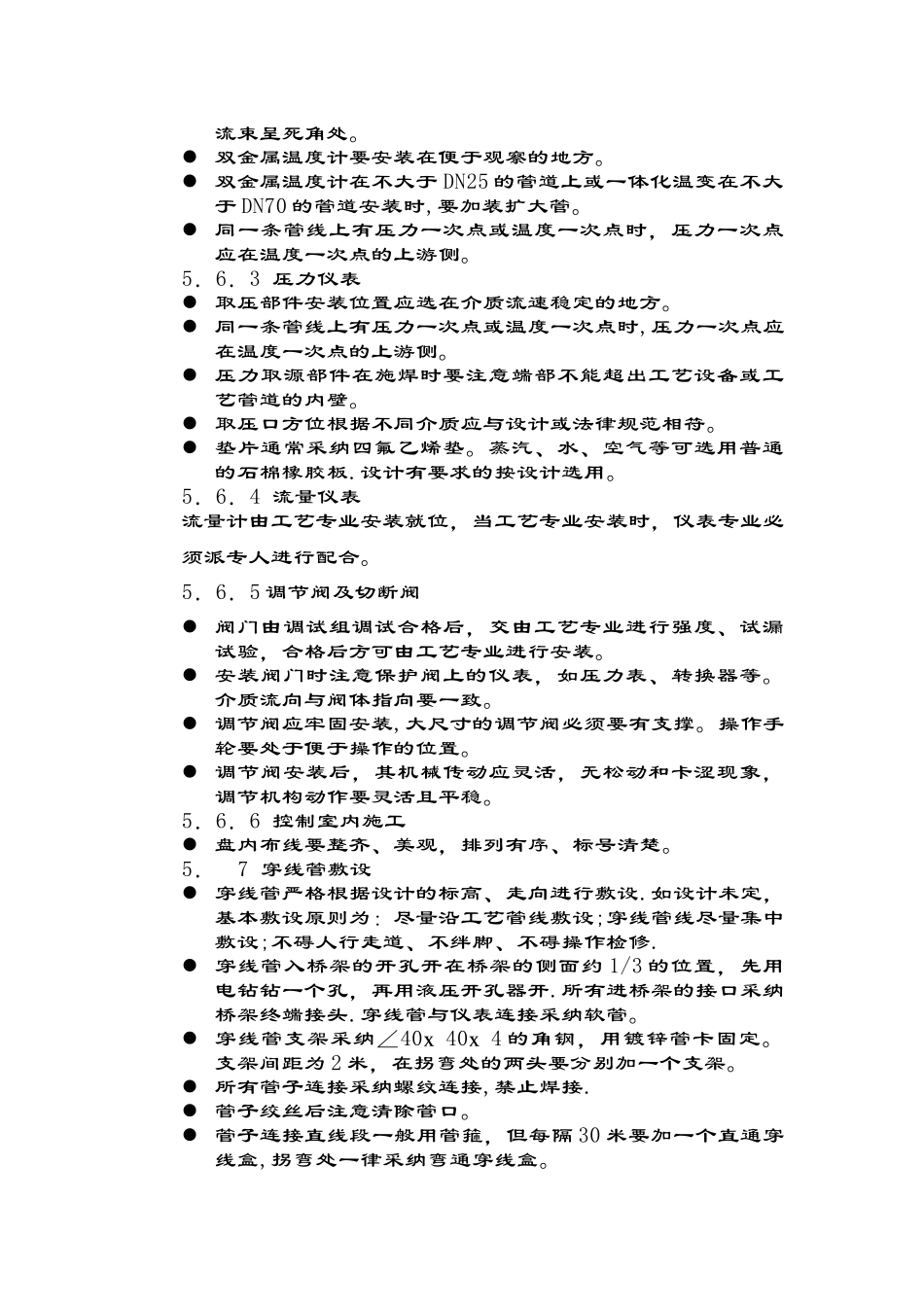

1．编制依据 招标图纸。 《工业自动化仪表工程施工及验收法律规范》 GBJ93—86 《自动化仪表安装工程质量检验评定标准》 GBJ131—902．施工方法及技术措施5．1 施工工序计划 具体施工工序计划为:施工准备→支架/基础预制、仪表设备接保检→单体调试开始→桥架敷设→现场仪表安装、控制室内安装→穿线管敷设→仪表供气管敷设→导压管安装气源管线安装→电缆敷设→电缆检查及接线、就地显示仪表安装→试压及试漏→系统调试、试车.5．2 施工准备 施工准备工作包括仪表施工机器具的准备及进场、施工班房及调试班房的准备及进场、施工人员的进场及施工组织设计的编制、施工方案的编制、图纸会审，以及相应的培训工作、技术交底等。 图纸会审有两步,一步是设计图纸会审，另一步是施工单位自行组织的图纸会审。技术交底分三步，分别是设计交底施工技术交底、工号技术员向施工人员的施工交底. 将进场的调试班房是由大型集装箱改造而成的，里面置有三排三层的货架，并配有空调、排风扇、地毯、吸尘器等设备.调试班房置于少尘、无震动、干燥、通风好且远离磁场的地方。 对于调试人员，我们将严格选择精干人员，并针对本工程的仪表类型进行相应的培训工作，上岗前将提交一份详细资料交由甲方审批。 由施工技术员对施工人员进行技术交底,让施工人员熟悉图纸，了解本工程的特点、难点、技术要求及质量、安全、进度目标等。5．3 支架/基础预制、仪表设备接保检 支架预制包括变送器立柱制作、桥架托臂制作等。变送器立柱采纳 2″管，立柱的顶端用钢板焊接封口。制作完后作好防腐，并封存好。 当仪表设备到货时,由施工技术员、质检员及甲方代表对其进行开箱检查,并作好检查记录。发现有缺陷的仪表及时通知甲方,并作好详细记录。 所有仪表设备分类、整齐地堆放，并挂好牌。 调试人员对到货的仪表设备要及时检查、试验，并仔细作好调试记录。发现有不合格仪表要及时打报告通知甲方代表。对被调仪表设备要作好标签工作：已单体调试完成并合格的要及时贴上调试合格证。5．4 单体调试 对双金属温度计要进行抽检。抽检程序符合法律规范及质量程序要求. 调试记录要及时、清楚。 单体调试格外观检查及性能试验.外观检查内容：封印完好、附件齐全、表内零件无脱落和损坏、铬牌清楚完整、型号规格及材质符合设计规定. 调试用标准仪器、仪表，有效的鉴定合格证书、说明书等资料要齐全，可以随时备查。其基本误差的...
