自来水管网施工组织设计

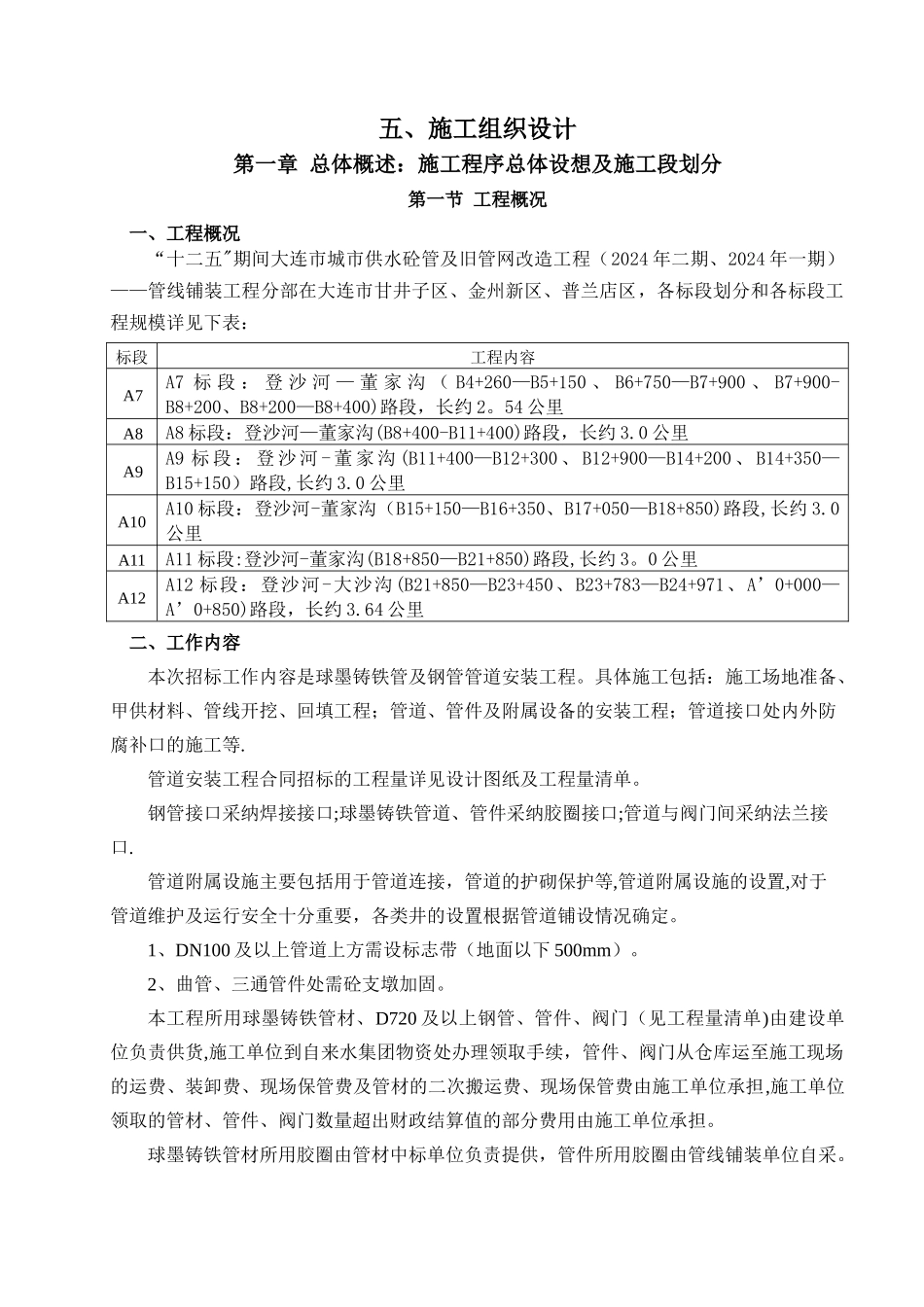

五、施工组织设计第一章 总体概述：施工程序总体设想及施工段划分第一节 工程概况 一、工程概况“十二五"期间大连市城市供水砼管及旧管网改造工程（2024 年二期、2024 年一期）——管线铺装工程分部在大连市甘井子区、金州新区、普兰店区，各标段划分和各标段工程规模详见下表：标段工程内容A7A7 标 段 ： 登 沙 河 — 董 家 沟 （ B4+260—B5+150 、 B6+750—B7+900 、 B7+900-B8+200、B8+200—B8+400)路段，长约 2。54 公里A8A8 标段：登沙河—董家沟(B8+400-B11+400)路段，长约 3.0 公里A9A9 标 段 ： 登 沙 河 - 董 家 沟 (B11+400—B12+300 、 B12+900—B14+200 、 B14+350—B15+150）路段,长约 3.0 公里A10A10 标段：登沙河-董家沟（B15+150—B16+350、B17+050—B18+850)路段,长约 3.0公里A11A11 标段:登沙河-董家沟(B18+850—B21+850)路段,长约 3。0 公里A12A12 标段：登沙河-大沙沟(B21+850—B23+450、B23+783—B24+971、A’0+000—A’0+850)路段，长约 3.64 公里 二、工作内容本次招标工作内容是球墨铸铁管及钢管管道安装工程。具体施工包括：施工场地准备、甲供材料、管线开挖、回填工程；管道、管件及附属设备的安装工程；管道接口处内外防腐补口的施工等.管道安装工程合同招标的工程量详见设计图纸及工程量清单。钢管接口采纳焊接接口;球墨铸铁管道、管件采纳胶圈接口;管道与阀门间采纳法兰接口.管道附属设施主要包括用于管道连接，管道的护砌保护等,管道附属设施的设置,对于管道维护及运行安全十分重要，各类井的设置根据管道铺设情况确定。1、DN100 及以上管道上方需设标志带（地面以下 500mm）。2、曲管、三通管件处需砼支墩加固。本工程所用球墨铸铁管材、D720 及以上钢管、管件、阀门（见工程量清单)由建设单位负责供货,施工单位到自来水集团物资处办理领取手续，管件、阀门从仓库运至施工现场的运费、装卸费、现场保管费及管材的二次搬运费、现场保管费由施工单位承担,施工单位领取的管材、管件、阀门数量超出财政结算值的部分费用由施工单位承担。球墨铸铁管材所用胶圈由管材中标单位负责提供，管件所用胶圈由管线铺装单位自采。DN900 管以下（含 DN900 管）的排气井、吐泥井、湿井及 DN300 以下（含 DN300）阀门井采纳圆形井，形式为砖基础加预制井圈;DN900 管以上的排气井、吐泥井、湿井及DN300 以上阀门井采纳圆形井，形式采纳砖砌；流量计井为矩形井，形式...
