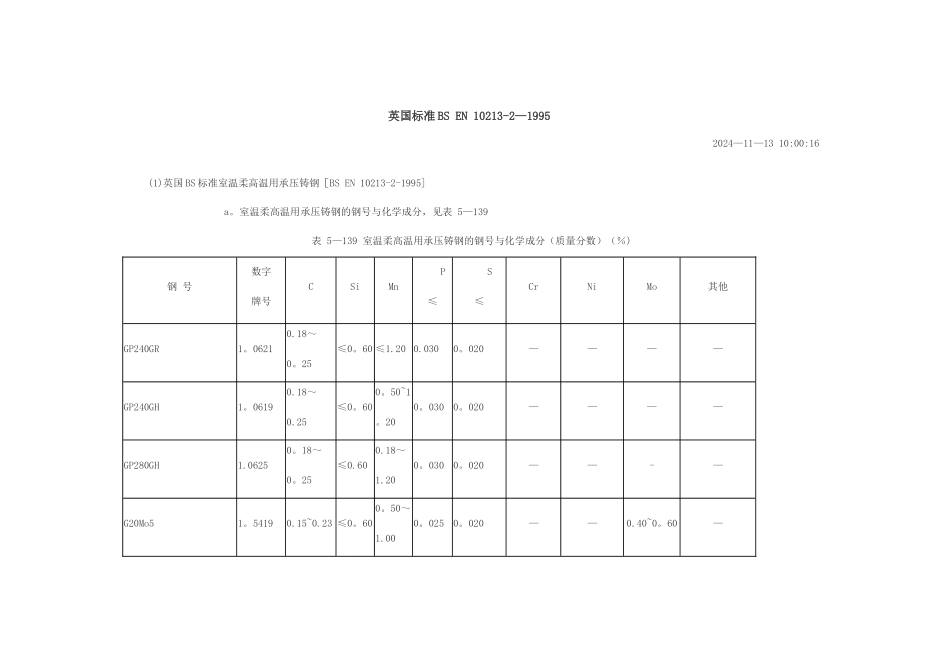

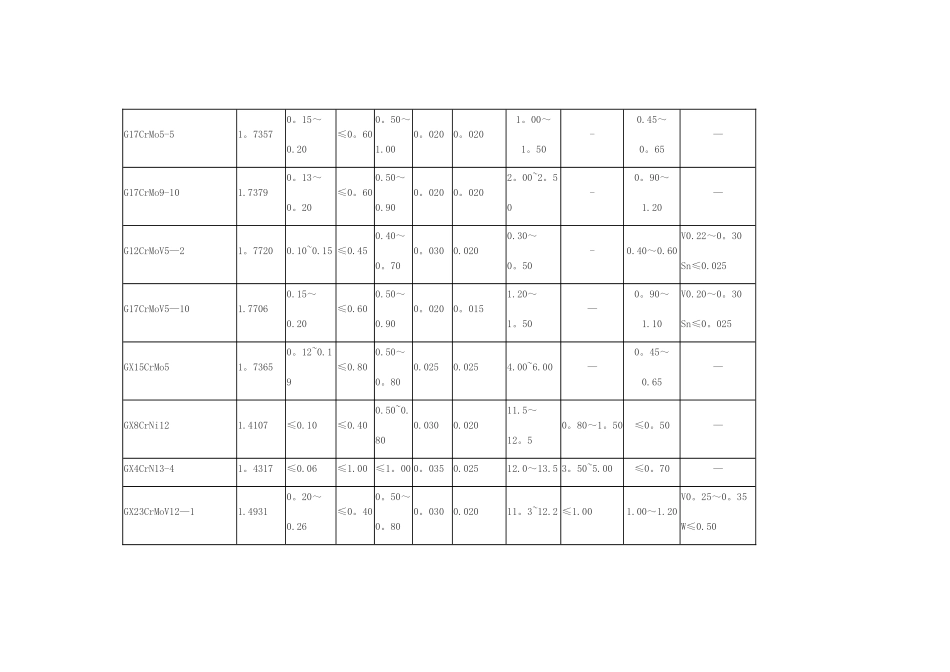

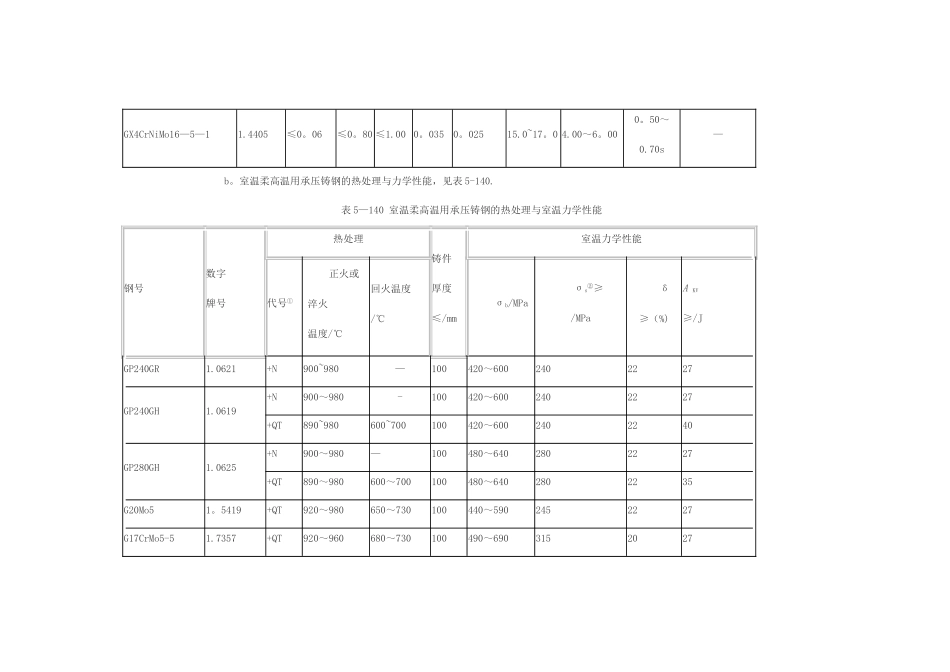

英国标准 BS EN 10213-2—1995 2024—11—13 10:00:16 (1)英国 BS 标准室温柔高温用承压铸钢［BS EN 10213-2-1995] a。室温柔高温用承压铸钢的钢号与化学成分，见表 5—139表 5—139 室温柔高温用承压铸钢的钢号与化学成分（质量分数）（％)钢 号数字牌号CSiMnP≤ S≤ CrNiMo其他GP240GR1。06210.18～0。25≤0。60 ≤1.20 0.0300。020————GP240GH1。06190.18～0.25≤0。600。50~1。200。0300。020————GP280GH1.06250。18～0。25≤0.600.18～1.200。0300。020——-—G20Mo51。54190.15~0.23 ≤0。600。50～1.000。0250。020——0.40~0。60—G17CrMo5-51。73570。15～0.20≤0。600。50～1.000。0200。0201。00～1。50-0.45～0。65—G17CrMo9-101.73790。13～0。20≤0。600.50～0.900。0200。0202。00~2。50-0。90～1.20—G12CrMoV5—21。77200.10~0.15 ≤0.450.40～0。700。0300.0200.30～0。50-0.40～0.60V0.22～0。30Sn≤0.025G17CrMoV5—101.77060.15～0.20≤0.600.50～0.900。0200。0151.20～1。50—0。90～1.10V0.20～0。30Sn≤0。025GX15CrMo51。73650。12~0.19≤0.800.50～0。800.0250.0254.00~6.00—0。45～0.65—GX8CrNi121.4107≤0.10≤0.400.50~0.800.0300.02011.5～12。50。80～1。50≤0。50—GX4CrN13-41。4317≤0.06≤1.00 ≤1。00 0。0350.02512.0～13.5 3。50~5.00≤0。70—GX23CrMoV12—11.49310。20～0.26≤0。400。50～0。800。0300.02011。3~12.2 ≤1.001.00～1.20V0。25～0。35W≤0.50GX4CrNiMo16—5—11.4405≤0。06≤0。80 ≤1.00 0。0350。02515.0~17。0 4.00～6。000。50～0.70s— b。室温柔高温用承压铸钢的热处理与力学性能，见表 5-140.表 5—140 室温柔高温用承压铸钢的热处理与室温力学性能钢号数字牌号热处理铸件厚度≤/mm 室温力学性能代号①正火或淬火温度/℃回火温度/℃σb/MPaσs②≥ /MPaδ≥（%) A KV ≥/JGP240GR1.0621+N900~980—100420～6002402227GP240GH1.0619+N900～980-100420～6002402227+QT890~980600~700100420～6002402240GP280GH1.0625+N900～980—100480～6402802227+QT890～980600～700100480～6402802235G20Mo51。5419+QT920～980650～730100440～5902452227G17CrMo5-51.7357+QT920～960680～730100490～6903152027G17CrMo9-101。7379+QT930～970680～740150490～7404001840G12CrMoV5-21。7720+QT950~1000680～720100510~6601951727G17CrMoV5-101...
