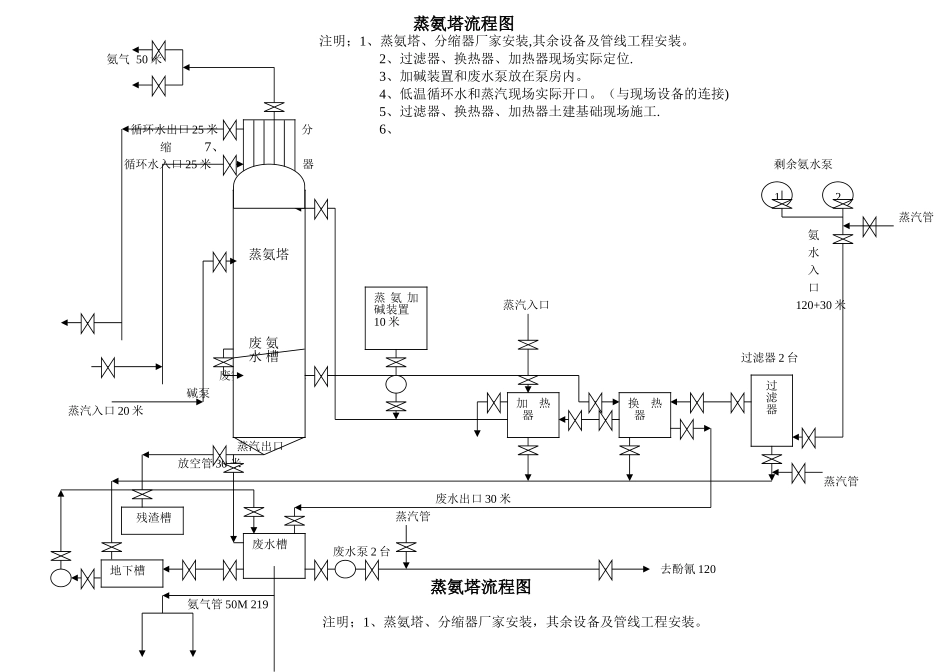

蒸氨塔流程图 注明；1、蒸氨塔、分缩器厂家安装,其余设备及管线工程安装。 氨气 50 米2、过滤器、换热器、加热器现场实际定位.3、加碱装置和废水泵放在泵房内。4、低温循环水和蒸汽现场实际开口。（与现场设备的连接) 5、过滤器、换热器、加热器土建基础现场施工.循环水出口 25 米分6、 缩 7、 循环水入口 25 米器剩余氨水泵蒸汽管氨水入口蒸汽入口120+30 米过滤器 2 台 废氨水出口 20 米 碱泵 蒸汽入口 20 米 蒸汽出口 放空管 30 米蒸汽管废水出口 30 米 蒸汽管废水泵 2 台去酚氰 120蒸氨塔流程图 氨气管 50M 219 注明；1、蒸氨塔、分缩器厂家安装，其余设备及管线工程安装。残渣槽换热器过滤器废水槽加热器蒸氨塔废 氨水 槽蒸 氨 加碱装置10 米12地下槽 DN200 DN200 2、过滤器、换热器各 2 台土建基础现场施工，实际定位。3、加碱装置和废水泵放在泵房内。4、低温循环水和蒸汽现场实际开口。(与现场设备的连接） 5、室内有碱槽、搅拌机.循环水出口 30 米 管 159 分6、过滤器 2 台单走。Ф1.5х 高 3.5. 缩 7、过滤器、换热器、暖气、加碱槽、管道吹扫需要蒸汽。 循环水入口 30 米 管 200 器8、仪表、动力电的安装。剩余氨水泵9、蒸氨塔、饱和器出口、过滤器、换热器、管道保温。 DN80去酚氰管 89 长 150M蒸汽管氨水DN150入加碱泵口DN150120+30 米管 Ф89出口 DN200入口过滤器 2 台 DN80 蒸汽入口 20 米管 159 电脑液位 废水泵 蒸汽管 Ф57DN80 去酚水井 Ф89 长 50M（走地下) 蒸氨塔流程图 加水管 蒸汽管残渣槽换热器过滤器换热器蒸氨塔废 氨水 槽蒸 氨 加碱装置10 米12搅 拌槽剩余氨水槽分 低温水回水 缩 器氨水泵 加碱泵低温水上水 蒸汽入口 废水去酚氰 废水泵 酚氰 1＃井泵蒸氨塔工艺流程问题改进 改进问题假如可行，需找厂家联系设计院 焦油渣池混合器蒸氨塔废水槽21#换热器2#换热器过滤器过滤器蒸汽分配缸1#饱和器2#饱和器酚氰隔油池水井废水池加 碱槽1#饱和器2#饱和器在入分缩器水管旁，加一根2 寸管作为微调氨气温度。氨气管高低二段、位差 300 毫米 防止水进入饱和器，是否可行 回水上水 焦油渣池蒸氨塔废水槽废水池回流管有优形管、优形管长 500毫米、是否可行。可防煤气倒入。氨水入塔前加优形管，管长500 毫 米 防 煤 气 倒 入 ， 考虑。放渣口，加 2 寸蒸汽管
