蓄热式钢包在线烘烤器技术协议

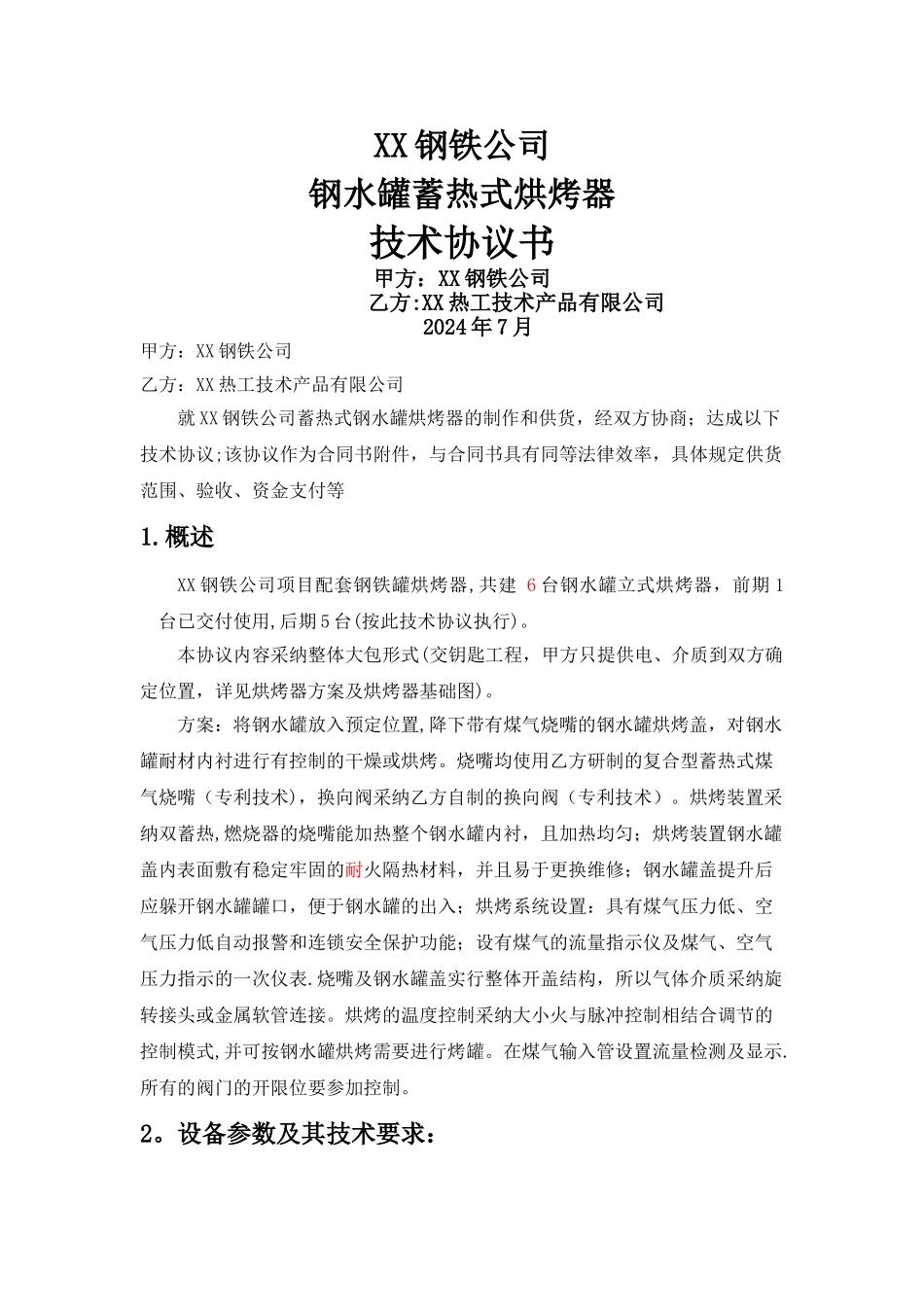

蓄热式钢包在线烘烤器技术协议_第1页
1/7

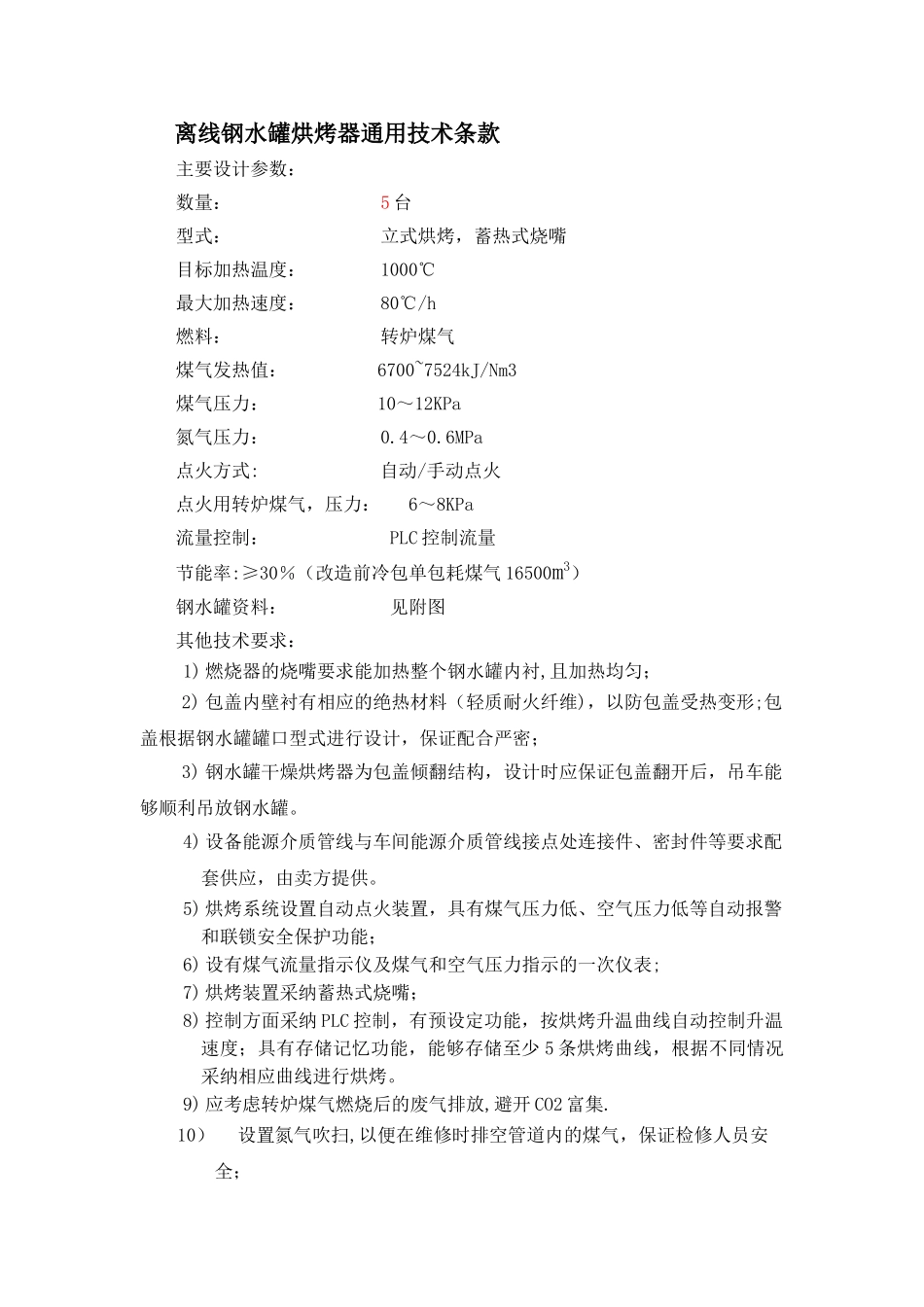

蓄热式钢包在线烘烤器技术协议_第2页
2/7

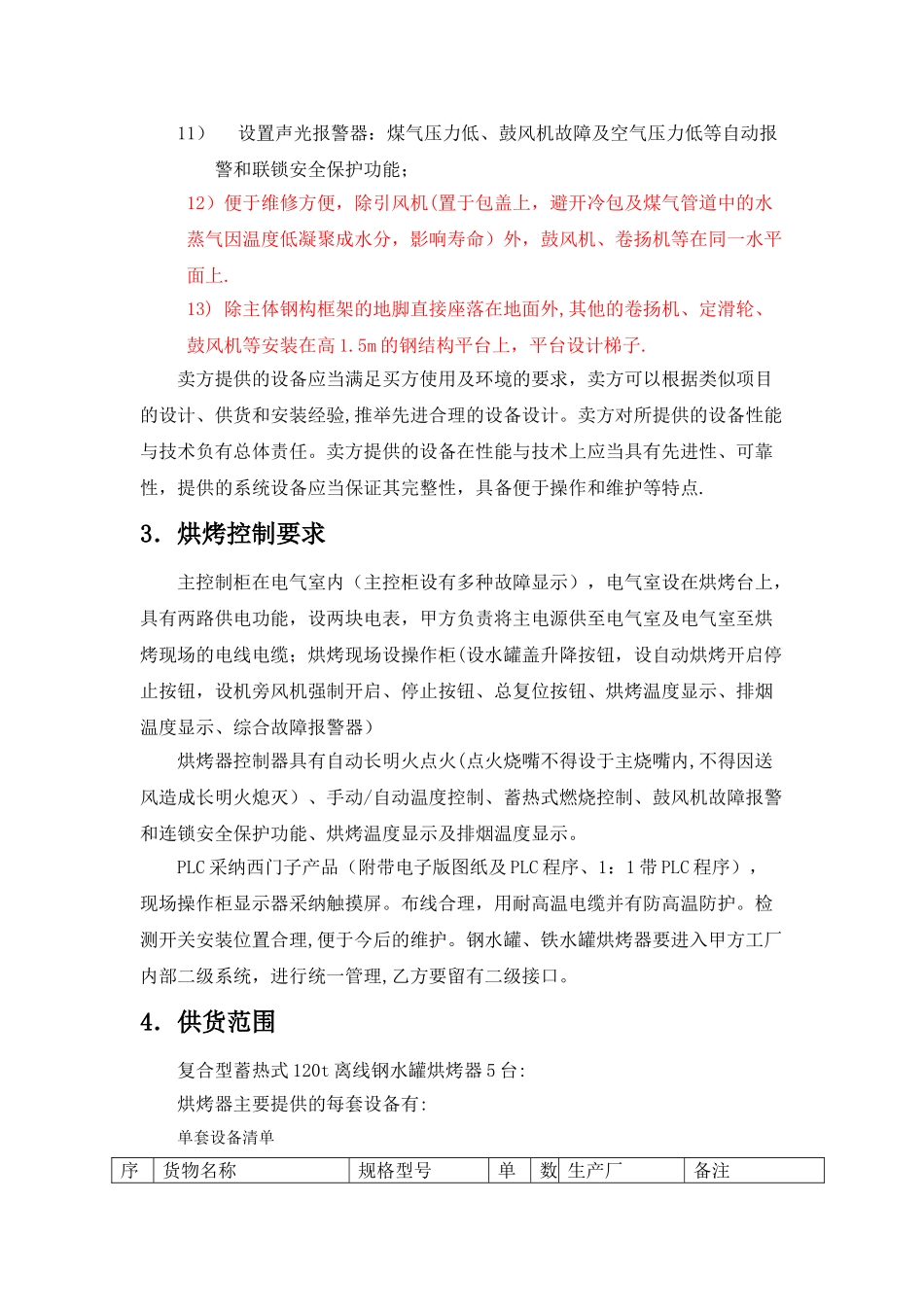

蓄热式钢包在线烘烤器技术协议_第3页
3/7
XX 钢铁公司钢水罐蓄热式烘烤器技术协议书甲方:XX 钢铁公司 乙方:XX 热工技术产品有限公司2024 年 7 月甲方:XX 钢铁公司乙方:XX 热工技术产品有限公司就 XX 钢铁公司蓄热式钢水罐烘烤器的制作和供货,经双方协商;达成以下技术协议;该协议作为合同书附件,与合同书具有同等法律效率,具体规定供货范围、验收、资金支付等1.概述XX 钢铁公司项目配套钢铁罐烘烤器,共建 6 台钢水罐立式烘烤器,前期 1台已交付使用,后期 5 台(按此技术协议执行)。本协议内容采纳整体大包形式(交钥匙工程,甲方只提供电、介质到双方确定位置,详见烘烤器方案及烘烤器基础图)。方案:将钢水罐放入预定位置,降下带有煤气烧嘴的钢水罐烘烤盖,对钢水罐耐材内衬进行有控制的干燥或烘烤。烧嘴均使用乙方研制的复合型蓄热式煤气烧嘴(专利技术),换向阀采纳乙方自制的换向阀(专利技术)。烘烤装置采纳双蓄热,燃烧器的烧嘴能加热整个钢水罐内衬,且加热均匀;烘烤装置钢水罐盖内表面敷有稳定牢固的耐火隔热材料,并且易于更换维修;钢水罐盖提升后应躲开钢水罐罐口,便于钢水罐的出入;烘烤系统设置:具有煤气压力低、空气压力低自动报警和连锁安全保护功能;设有煤气的流量指示仪及煤气、空气压力指示的一次仪表.烧嘴及钢水罐盖实行整体开盖结构,所以气体介质采纳旋转接头或金属软管连接。烘烤的温度控制采纳大小火与脉冲控制相结合调节的控制模式,并可按钢水罐烘烤需要进行烤罐。在煤气输入管设置流量检测及显示.所有的阀门的开限位要参加控制。2。设备参数及其技术要求:离线钢水罐烘烤器通用技术条款主要设计参数:数量: 5 台型式: 立式烘烤,蓄热式烧嘴目标加热温度: 1000℃最大加热速度: 80℃/h燃料: 转炉煤气 煤气发热值: 6700~7524kJ/Nm3煤气压力: 10~12KPa氮气压力: 0.4~0.6MPa点火方式:自动/手动点火点火用转炉煤气,压力: 6~8KPa流量控制: PLC 控制流量节能率:≥30%(改造前冷包单包耗煤气 16500m3)钢水罐资料: 见附图其他技术要求:1) 燃烧器的烧嘴要求能加热整个钢水罐内衬,且加热均匀;2) 包盖内壁衬有相应的绝热材料(轻质耐火纤维),以防包盖受热变形;包盖根据钢水罐罐口型式进行设计,保证配合严密;3) 钢水罐干燥烘烤器为包盖倾翻结构,设计时应保证包盖翻开后,吊车能够顺利吊放钢水罐。4) 设备能源介质管线与车间能源介质管线接点处连接件、密封件等要求配套供应,由卖方提供。5) 烘烤系统设置...
