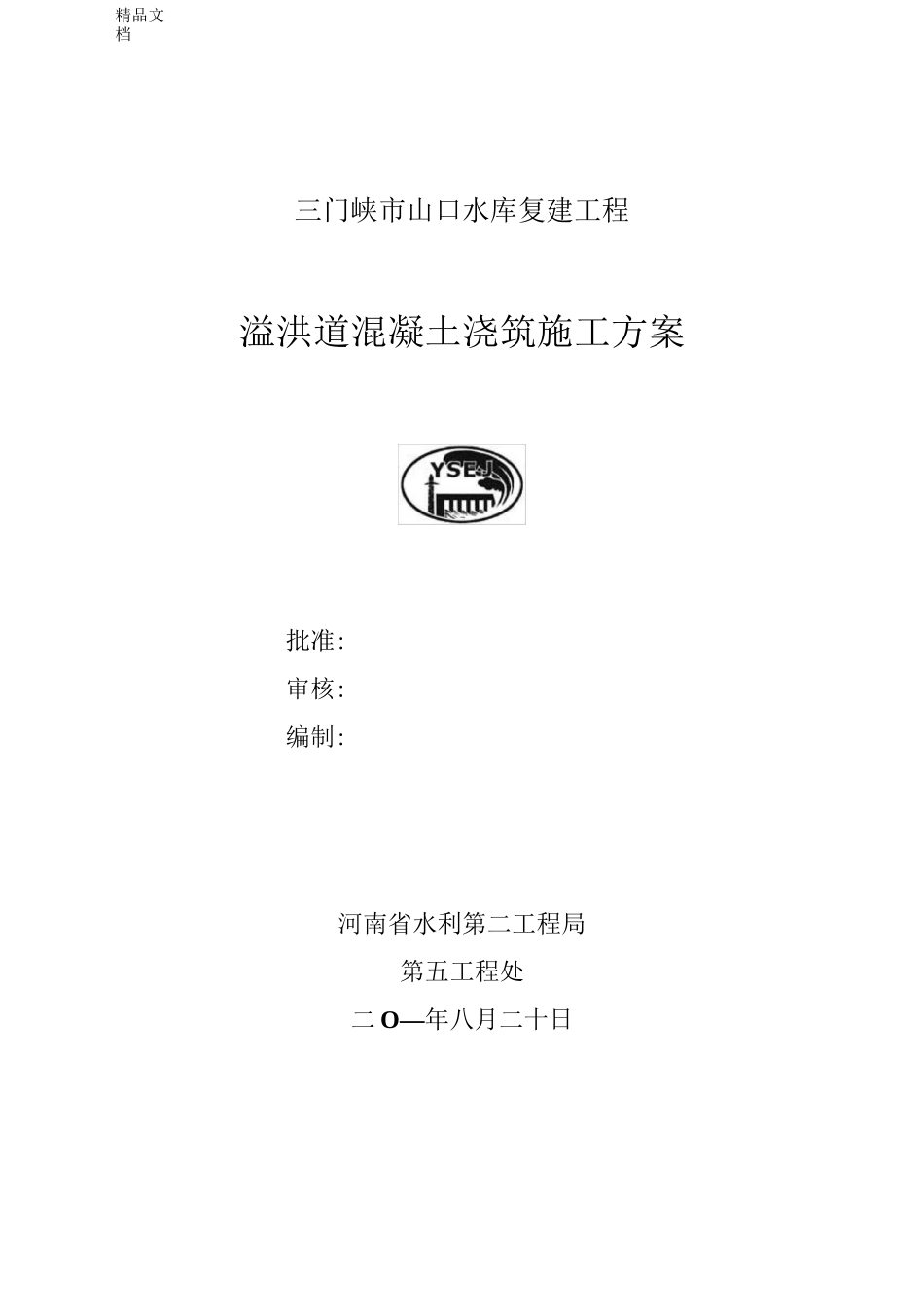

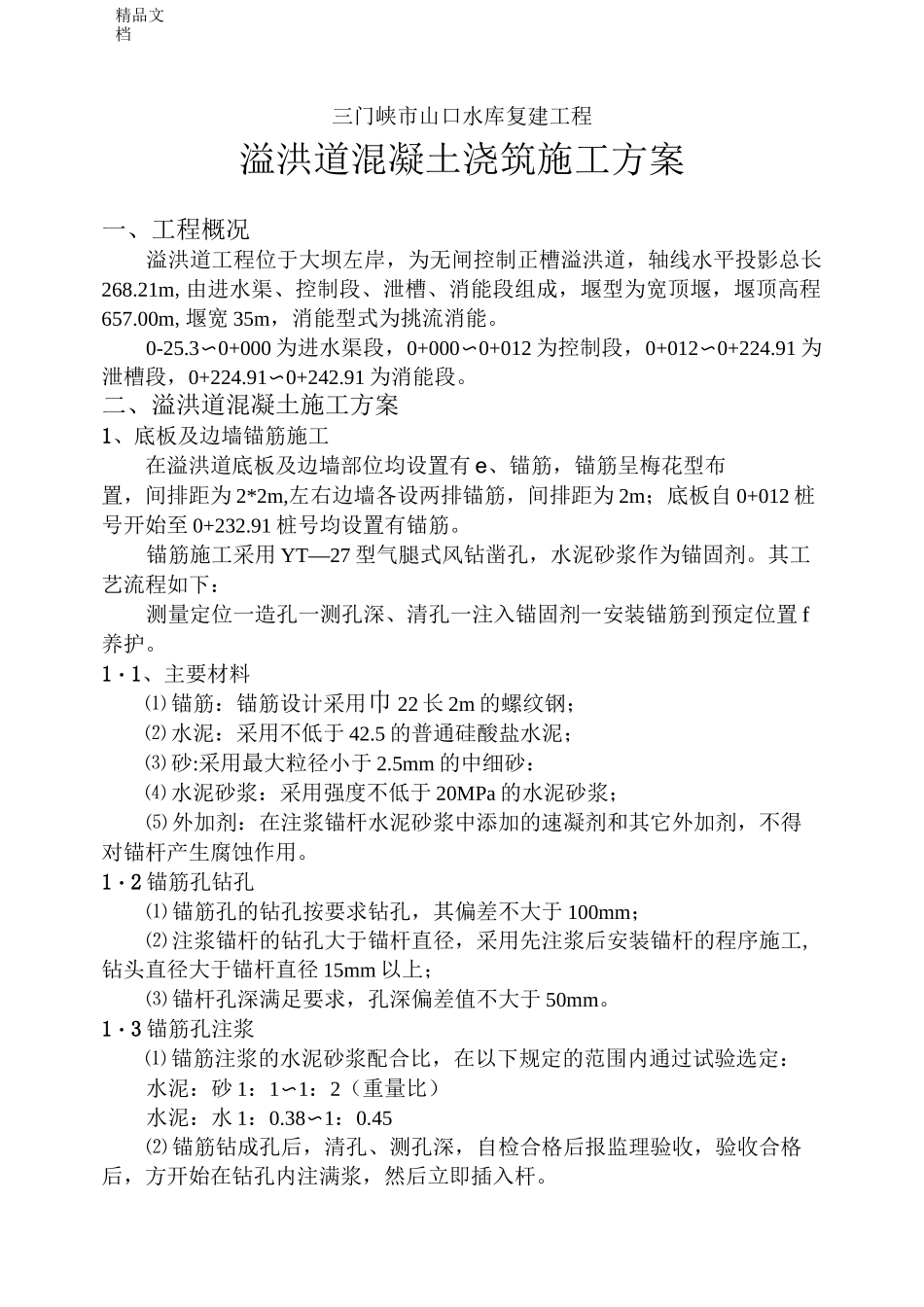

精品文档三门峡市山口水库复建工程溢洪道混凝土浇筑施工方案批准:审核:编制:河南省水利第二工程局第五工程处二 O—年八月二十日精品文档三门峡市山口水库复建工程溢洪道混凝土浇筑施工方案一、工程概况溢洪道工程位于大坝左岸，为无闸控制正槽溢洪道，轴线水平投影总长268.21m,由进水渠、控制段、泄槽、消能段组成，堰型为宽顶堰，堰顶高程657.00m,堰宽 35m，消能型式为挑流消能。0-25.3〜0+000 为进水渠段，0+000〜0+012 为控制段，0+012〜0+224.91 为泄槽段，0+224.91〜0+242.91 为消能段。二、溢洪道混凝土施工方案1、底板及边墙锚筋施工在溢洪道底板及边墙部位均设置有 e、锚筋，锚筋呈梅花型布置，间排距为 2*2m,左右边墙各设两排锚筋，间排距为 2m；底板自 0+012 桩号开始至 0+232.91 桩号均设置有锚筋。锚筋施工采用 YT—27 型气腿式风钻凿孔，水泥砂浆作为锚固剂。其工艺流程如下：测量定位一造孔一测孔深、清孔一注入锚固剂一安装锚筋到预定位置 f养护。1・1、主要材料⑴ 锚筋：锚筋设计采用巾 22 长 2m 的螺纹钢；⑵ 水泥：采用不低于 42.5 的普通硅酸盐水泥；⑶ 砂:采用最大粒径小于 2.5mm 的中细砂：⑷ 水泥砂浆：采用强度不低于 20MPa 的水泥砂浆；⑸ 外加剂：在注浆锚杆水泥砂浆中添加的速凝剂和其它外加剂，不得对锚杆产生腐蚀作用。1・2 锚筋孔钻孔⑴ 锚筋孔的钻孔按要求钻孔，其偏差不大于 100mm；⑵ 注浆锚杆的钻孔大于锚杆直径，采用先注浆后安装锚杆的程序施工,钻头直径大于锚杆直径 15mm 以上；⑶ 锚杆孔深满足要求，孔深偏差值不大于 50mm。1・3 锚筋孔注浆⑴ 锚筋注浆的水泥砂浆配合比，在以下规定的范围内通过试验选定：水泥：砂 1：1〜1：2（重量比）水泥：水 1：0.38〜1：0.45⑵ 锚筋钻成孔后，清孔、测孔深，自检合格后报监理验收，验收合格后，方开始在钻孔内注满浆，然后立即插入杆。精品文档⑶ 锚杆注浆后，在砂浆凝固前，不得敲击、碰撞和拉拔锚杆。2 混凝土浇筑施工方法2.1 主要材料2.1.1 水泥⑴ 本分部工程采用河南锦荣水泥有限公司（崤山牌）散装水泥。⑵ 验货：每批水泥到货时均附有出厂合格证和复检资料，并按规定对水泥进行抽样检测。⑶ 运输：水泥的运输采用 3m3水泥罐车进行运输，其品种和标号不得混杂。⑷ 贮存：到货的水泥按不同品种、标号、出厂批号等，分别贮放在专用的水泥罐中，防止因贮存不当引起水泥变质。2.1.2 水拌和用水采用河道水。2.1...
