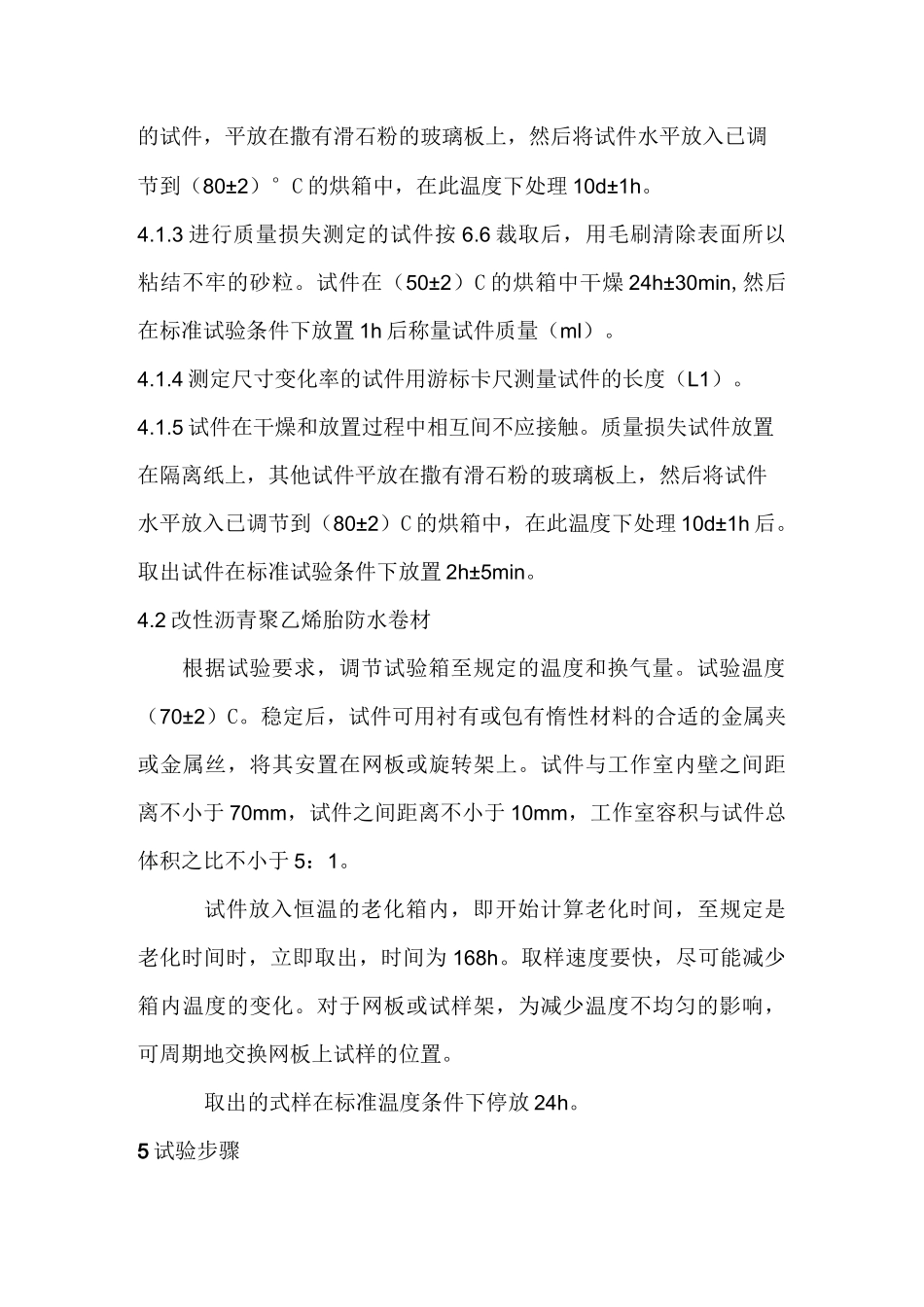

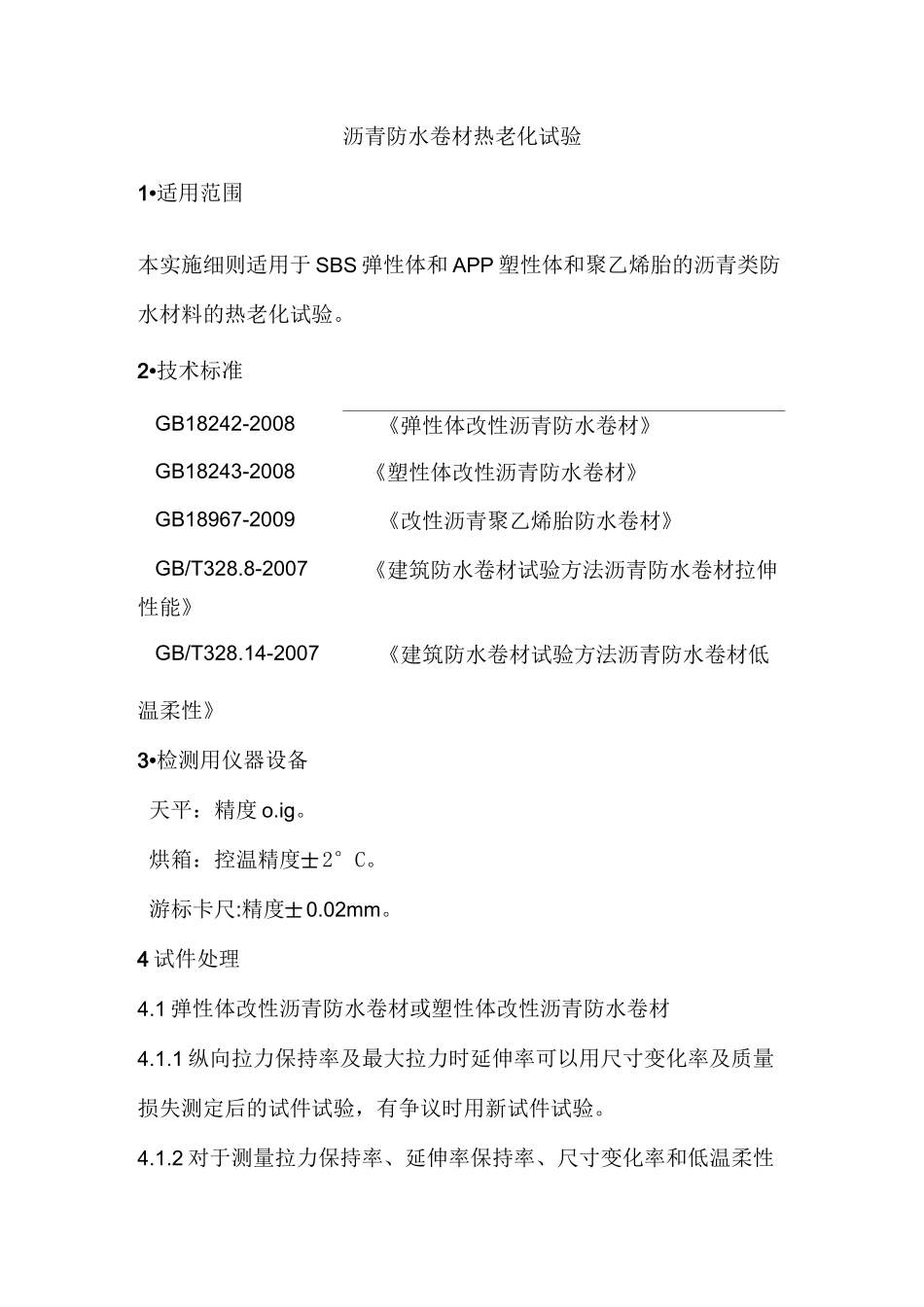

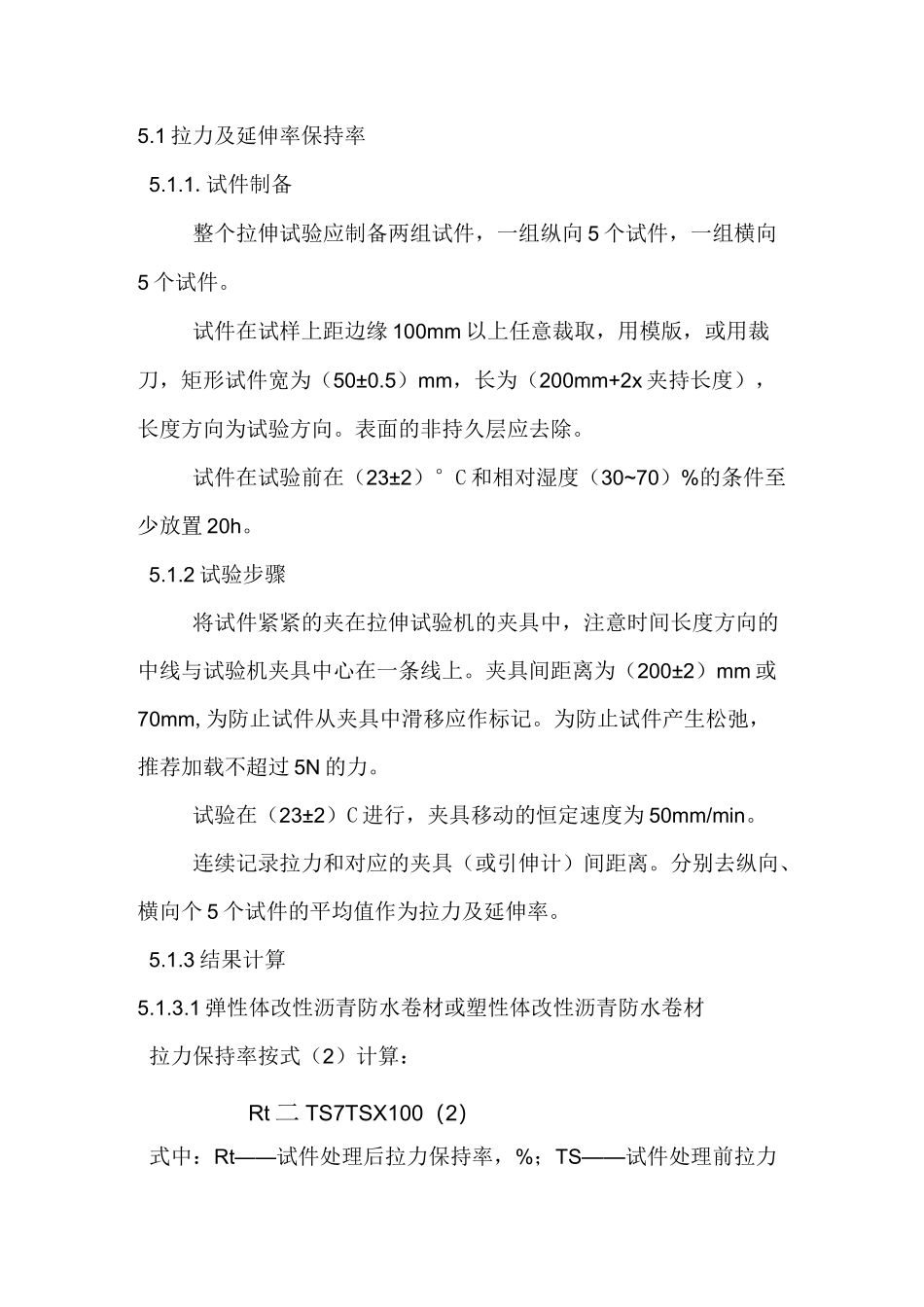

沥青防水卷材热老化试验1•适用范围本实施细则适用于 SBS 弹性体和 APP 塑性体和聚乙烯胎的沥青类防水材料的热老化试验。2•技术标准GB18242-2008《弹性体改性沥青防水卷材》GB18243-2008《塑性体改性沥青防水卷材》GB18967-2009《改性沥青聚乙烯胎防水卷材》GB/T328.8-2007《建筑防水卷材试验方法沥青防水卷材拉伸性能》GB/T328.14-2007《建筑防水卷材试验方法沥青防水卷材低温柔性》3•检测用仪器设备天平：精度 o.ig。烘箱：控温精度士 2°C。游标卡尺:精度士 0.02mm。4 试件处理4.1 弹性体改性沥青防水卷材或塑性体改性沥青防水卷材4.1.1 纵向拉力保持率及最大拉力时延伸率可以用尺寸变化率及质量损失测定后的试件试验，有争议时用新试件试验。4.1.2 对于测量拉力保持率、延伸率保持率、尺寸变化率和低温柔性的试件，平放在撒有滑石粉的玻璃板上，然后将试件水平放入已调节到（80±2）°C 的烘箱中，在此温度下处理 10d±1h。4.1.3 进行质量损失测定的试件按 6.6 裁取后，用毛刷清除表面所以粘结不牢的砂粒。试件在（50±2）C 的烘箱中干燥 24h±30min,然后在标准试验条件下放置 1h 后称量试件质量（ml）。4.1.4 测定尺寸变化率的试件用游标卡尺测量试件的长度（L1）。4.1.5 试件在干燥和放置过程中相互间不应接触。质量损失试件放置在隔离纸上，其他试件平放在撒有滑石粉的玻璃板上，然后将试件水平放入已调节到（80±2）C 的烘箱中，在此温度下处理 10d±1h 后。取出试件在标准试验条件下放置 2h±5min。4.2 改性沥青聚乙烯胎防水卷材根据试验要求，调节试验箱至规定的温度和换气量。试验温度（70±2）C。稳定后，试件可用衬有或包有惰性材料的合适的金属夹或金属丝，将其安置在网板或旋转架上。试件与工作室内壁之间距离不小于 70mm，试件之间距离不小于 10mm，工作室容积与试件总体积之比不小于 5：1。试件放入恒温的老化箱内，即开始计算老化时间，至规定是老化时间时，立即取出，时间为 168h。取样速度要快，尽可能减少箱内温度的变化。对于网板或试样架，为减少温度不均匀的影响，可周期地交换网板上试样的位置。取出的式样在标准温度条件下停放 24h。5 试验步骤5.1 拉力及延伸率保持率5.1.1.试件制备整个拉伸试验应制备两组试件，一组纵向 5 个试件，一组横向5 个试件。试件在试样上距边缘 100mm 以上任意裁取，用模版，或用裁刀，矩形试件宽为（50±0.5）mm，长为（200mm+2x 夹持长度），长...
