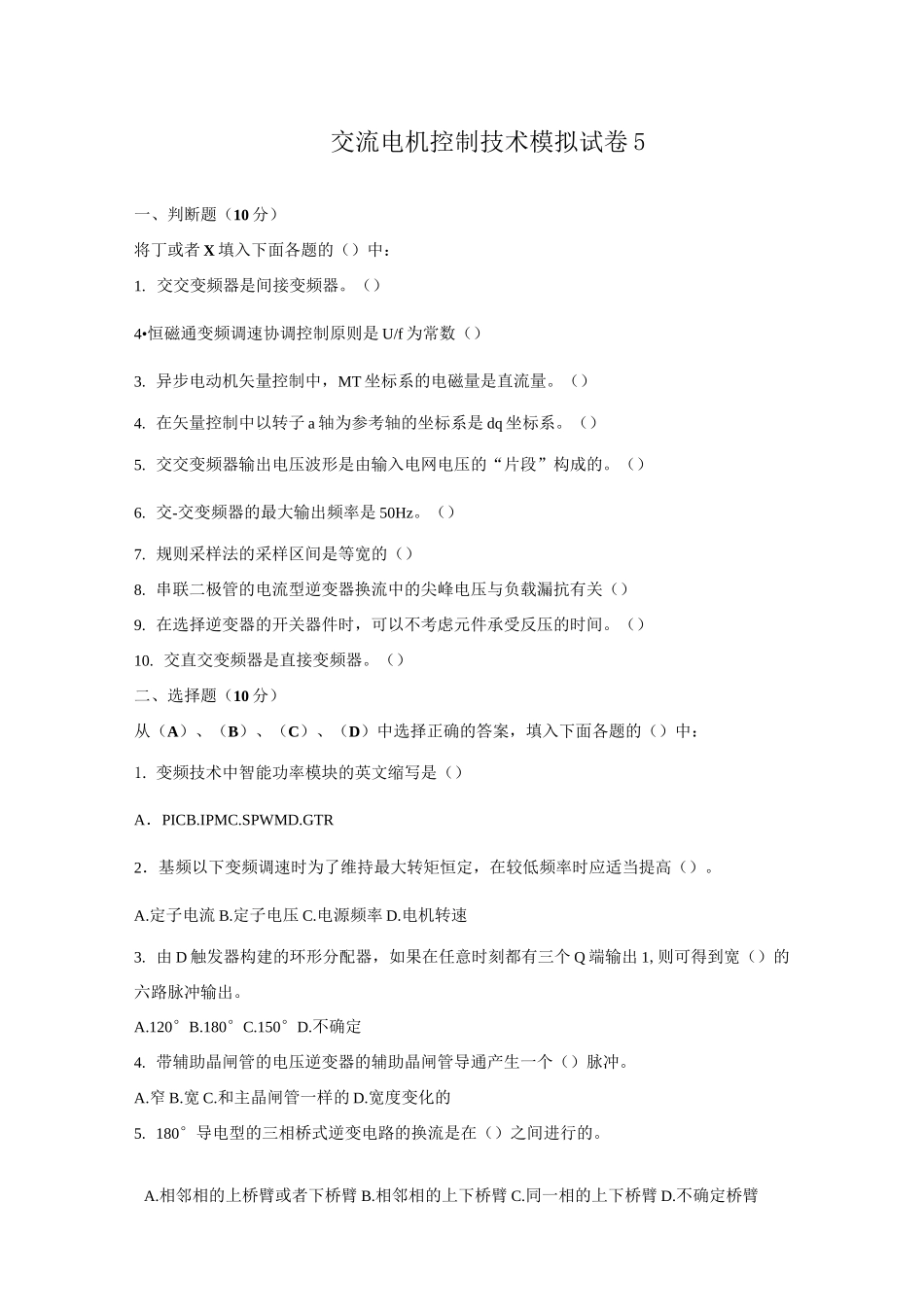

交流电机控制技术模拟试卷5

A.相邻相的上桥臂或者下桥臂 B.相邻相的上下桥臂 C.同一相的上下桥臂 D.不确定桥臂交流电机控制技术模拟试卷 5一、判断题（10 分）将丁或者 X 填入下面各题的（）中：1. 交交变频器是间接变频器。（）4•恒磁通变频调速协调控制原则是 U/f 为常数（）3. 异步电动机矢量控制中，MT 坐标系的电磁量是直流量。（）4. 在矢量控制中以转子 a 轴为参考轴的坐标系是 dq 坐标系。（）5. 交交变频器输出电压波形是由输入电网电压的“片段”构成的。（）6. 交-交变频器的最大输出频率是 50Hz。（）7. 规则采样法的采样区间是等宽的（）8. 串联二极管的电流型逆变器换流中的尖峰电压与负载漏抗有关（）9. 在选择逆变器的开关器件时，可以不考虑元件承受反压的时间。（）10. 交直交变频器是直接变频器。（）二、选择题（10 分）从（A）、（B）、（C）、（D）中选择正确的答案，填入下面各题的（）中：1. 变频技术中智能功率模块的英文缩写是（）A．PICB.IPMC.SPWMD.GTR2．基频以下变频调速时为了维持最大转矩恒定，在较低频率时应适当提高（）。A.定子电流 B.定子电压 C.电源频率 D.电机转速3. 由 D 触发器构建的环形分配器，如果在任意时刻都有三个 Q 端输出 1,则可得到宽（）的六路脉冲输出。A.120°B.180°C.150°D.不确定4. 带辅助晶闸管的电压逆变器的辅助晶闸管导通产生一个（）脉冲。A.窄 B.宽 C.和主晶闸管一样的 D.宽度变化的5. 180°导电型的三相桥式逆变电路的换流是在（）之间进行的。6. 电流型变频器带异步电动机在电动状态下运行时，变频器的逆变器处于（）状态。A.空载 B.逆变 C.截止 D.无法确定7.变频调速系统控制单元通过（）得到控制脉冲的高低电平。A.锁相环 B.比较器 C.函数发生器 D.极性鉴别器8.磁场轨迹法采用相邻电压矢量作为辅助矢量，在主矢量 u（561）转换为主矢量 u（612）以前，采用（）作为辅助矢量。A.u（612）B.u（123）C.u（561）D.u（456）9.交交变频器工作时，正、反两组变流器交替工作。如果输出电压电流相位差大于 90°，说明电动机工作在（）状态。A.电动 B.制动 C.空载 D.额定10. 异步电动机矢量控制系统的 2/2 坐标变换，是（）坐标之间的变换。A.两个静止 B.静止和旋转 C.静止和同步旋转 D.直角和极三、填空题（20 分）1•按照 VT1〜VT6 顺序导通逆变器主开关为三相异步电动机提供变频电源，ABC 三相的下桥臂开关编号分别是（），（），（）。2. 变...
