Pig清管技术

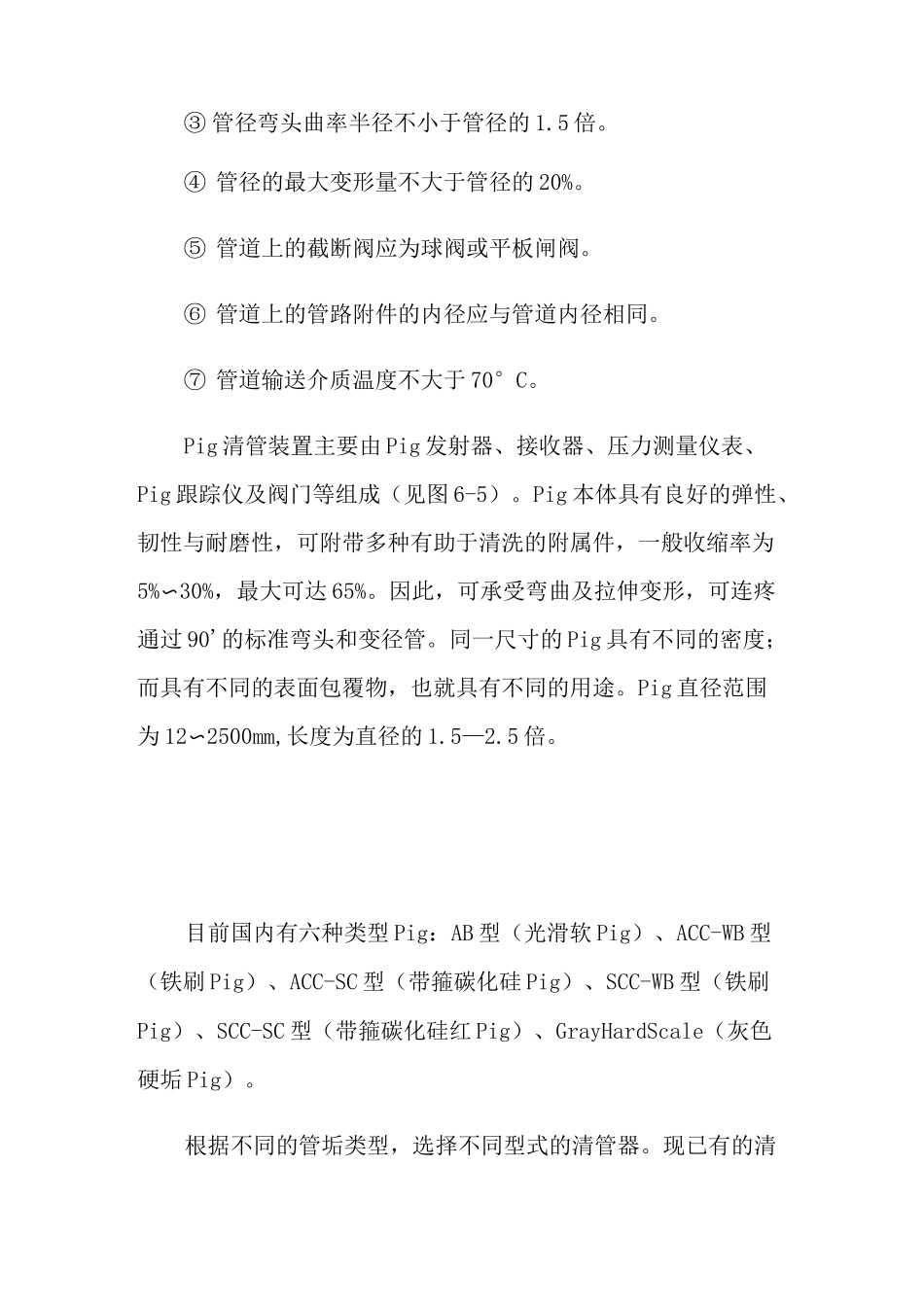

Pig 清管技术Pig 是由特殊聚氨酯材料制成的形如子弹的材料，收缩性强、强度高。Pig 清洗技术是清除管道内结垢、沉积物或异物的一门技术。其工作原理是把 Pig 放进发射器后，发射介质在 Pig 前进方向产生压力差，形成前进推力，使 Pig 沿管道前进，在运行过程中，Pig 稍有变形。Pig 本身或其附件在管内不断与管壁的积垢接触，对积垢进行挤压、刮削、冲刷、振动、破碎，清除管道内的结垢、沉积物和异物。与此同时，针质在通过 Pig 柱面与管内壁所形成的间隙时会形成高速环隙射流，在它的作用下，前面会形成类似真空的区域，有利于 Pig 的运行，并对所刮削下来的垢渣进行冲击、搅拌，并及时排出管外，有效地防止了垢渣在管内的堆积，避免了堵塞现象的出现。Pig 清洗技术的特点为，可进行长、短距离、大口径、垢质比较松软的、难溶垢管道的清洗，清洗时间短，装备简单，操作方便，无环境污染，高效、经济。(1)采用 Pig 清洗技术，被清洗的管道应满足如下条件：① 能承压的金属或非金属压力管道。② 管径大于 50mm 的管道。③ 管径弯头曲率半径不小于管径的 1.5 倍。④ 管径的最大变形量不大于管径的 20%。⑤ 管道上的截断阀应为球阀或平板闸阀。⑥ 管道上的管路附件的内径应与管道内径相同。⑦ 管道输送介质温度不大于 70°C。Pig 清管装置主要由 Pig 发射器、接收器、压力测量仪表、Pig 跟踪仪及阀门等组成（见图 6-5）。Pig 本体具有良好的弹性、韧性与耐磨性，可附带多种有助于清洗的附属件，一般收缩率为5%〜30%，最大可达 65%。因此，可承受弯曲及拉伸变形，可连疼通过 90'的标准弯头和变径管。同一尺寸的 Pig 具有不同的密度；而具有不同的表面包覆物，也就具有不同的用途。Pig 直径范围为 12〜2500mm,长度为直径的 1.5—2.5 倍。目前国内有六种类型 Pig：AB 型（光滑软 Pig）、ACC-WB 型（铁刷 Pig）、ACC-SC 型（带箍碳化硅 Pig）、SCC-WB 型（铁刷Pig）、SCC-SC 型（带箍碳化硅红 Pig）、GrayHardScale（灰色硬垢 Pig）。根据不同的管垢类型，选择不同型式的清管器。现已有的清管器如聚氨酯泡沫塑料清管器、橡胶碗清管器、聚氨酯皮碗清管器、聚氨酯组合式清管器、钢刷式清管器、刮蜡式清管器、刀盘式清管器、磁力清管器、钉轮清管器、刷轮清管器等。Pig 的运行是靠一定压力的流体介质的推动来实现的，推动介质分为液体和气体，流体介质一般以油和水居多。Pig 运行时的工作压力应不...
