接地装置铜绞线敷设通用施工工艺

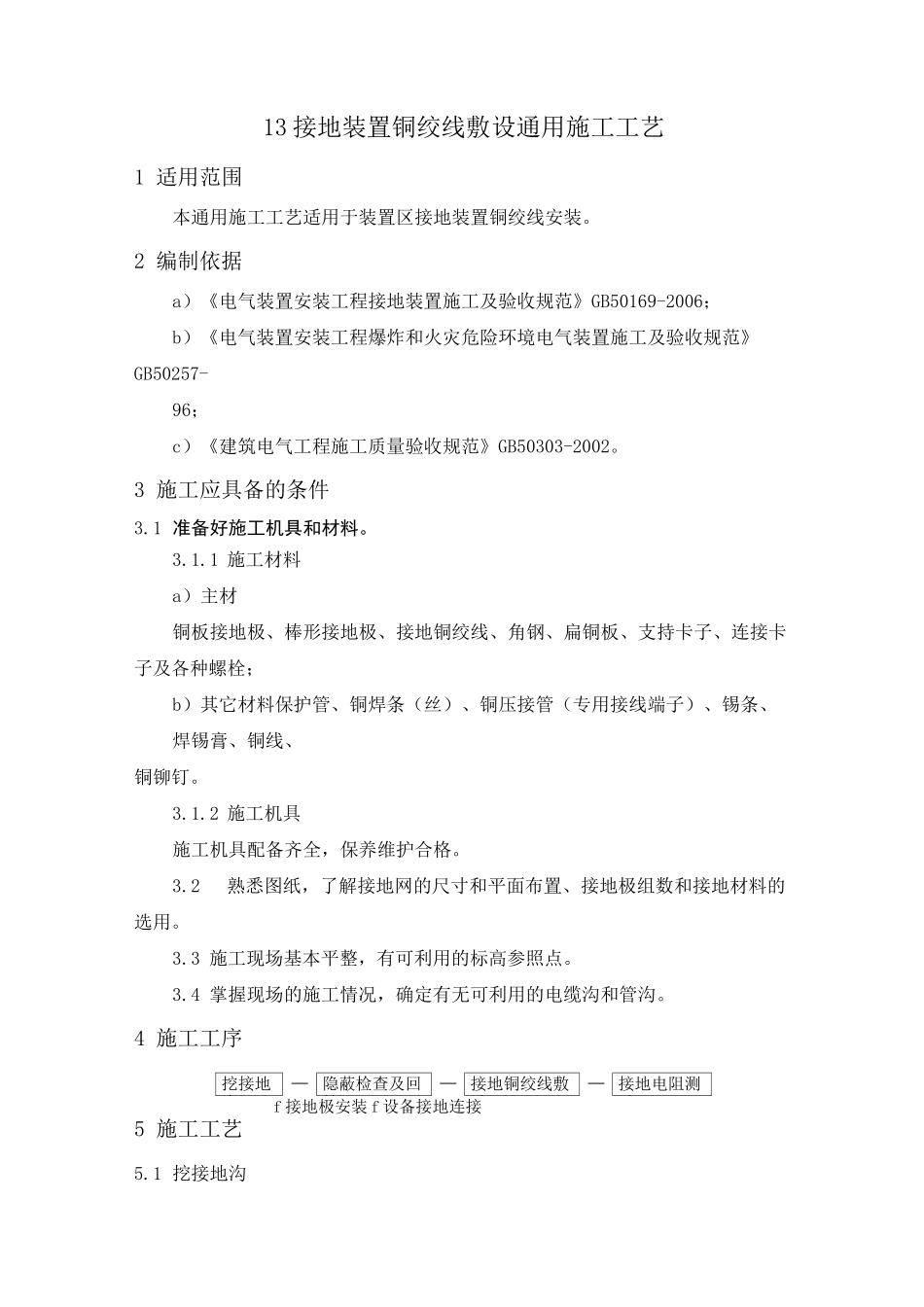

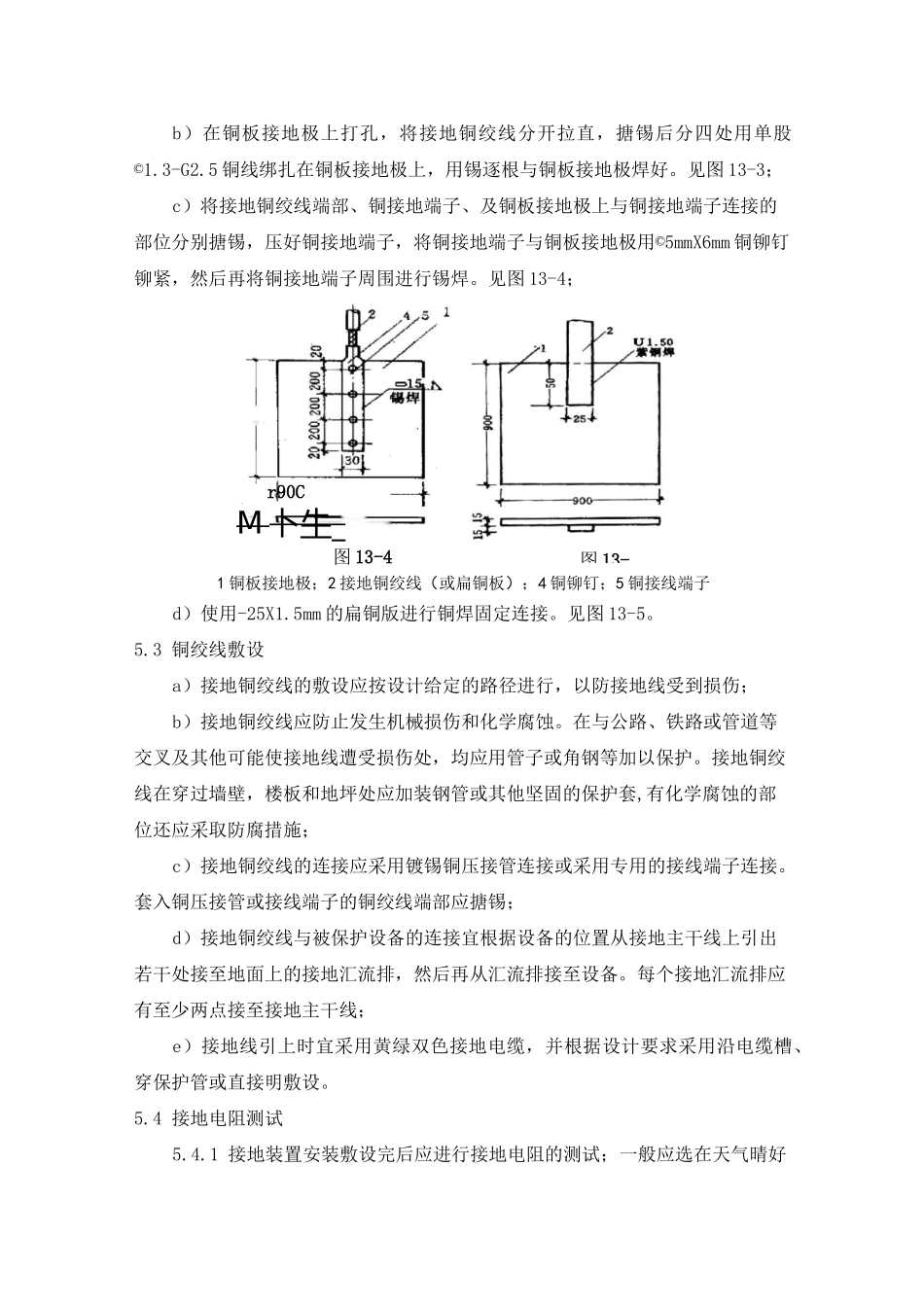

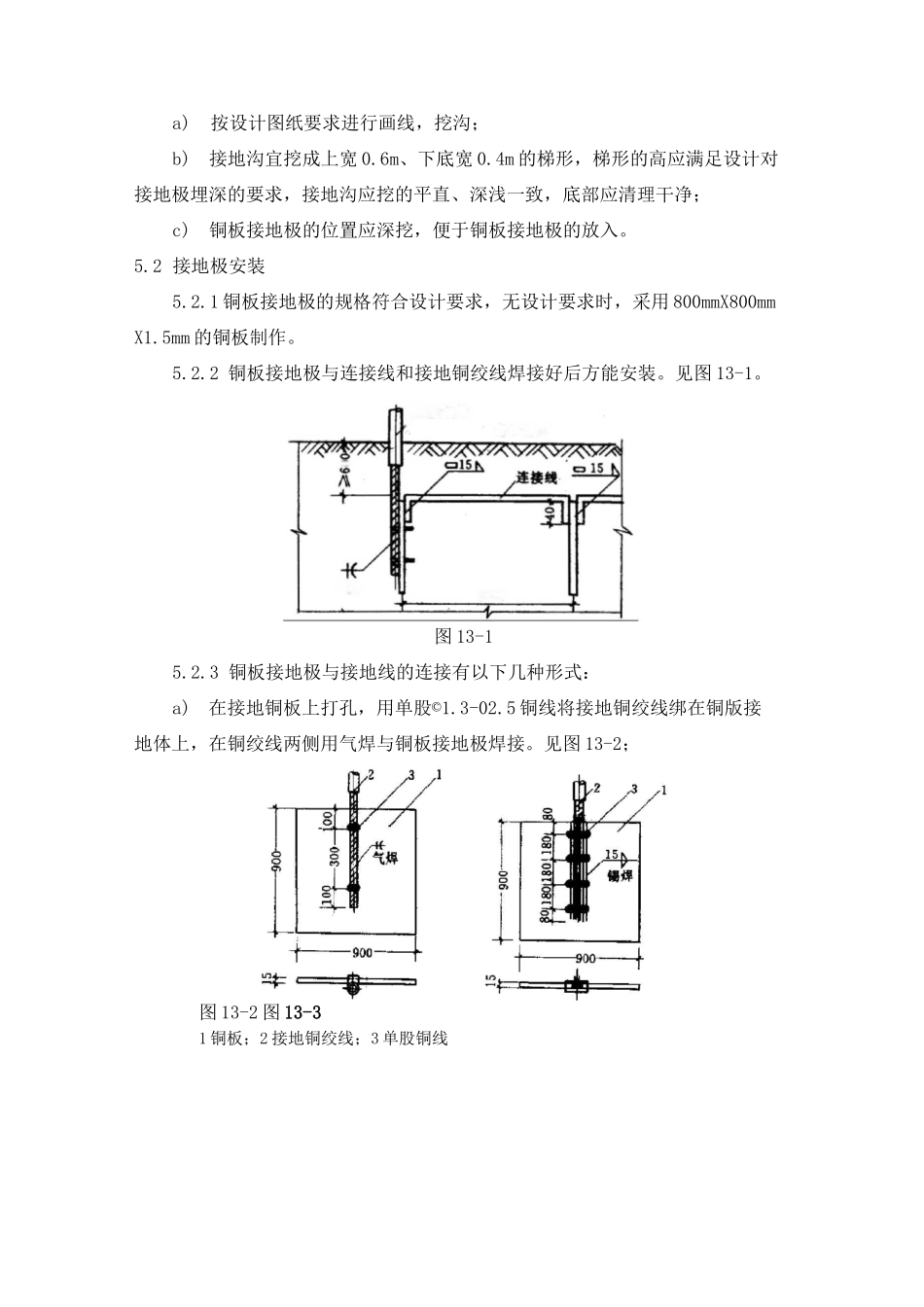

13 接地装置铜绞线敷设通用施工工艺1 适用范围本通用施工工艺适用于装置区接地装置铜绞线安装。2 编制依据a）《电气装置安装工程接地装置施工及验收规范》GB50169-2006；b）《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96；c）《建筑电气工程施工质量验收规范》GB50303-2002。3 施工应具备的条件3.1 准备好施工机具和材料。3.1.1 施工材料a）主材铜板接地极、棒形接地极、接地铜绞线、角钢、扁铜板、支持卡子、连接卡子及各种螺栓；b）其它材料保护管、铜焊条（丝）、铜压接管（专用接线端子）、锡条、焊锡膏、铜线、铜铆钉。3.1.2 施工机具施工机具配备齐全，保养维护合格。3.2熟悉图纸，了解接地网的尺寸和平面布置、接地极组数和接地材料的选用。3.3 施工现场基本平整，有可利用的标高参照点。3.4 掌握现场的施工情况，确定有无可利用的电缆沟和管沟。4 施工工序挖接地沟—f隐蔽检查及回填—f接地铜绞线敷设—f接地电阻测试f 接地极安装 f 设备接地连接5 施工工艺5.1 挖接地沟500O制接地线/室外地面气a)按设计图纸要求进行画线，挖沟；b)接地沟宜挖成上宽 0.6m、下底宽 0.4m 的梯形，梯形的高应满足设计对接地极埋深的要求，接地沟应挖的平直、深浅一致，底部应清理干净；c)铜板接地极的位置应深挖，便于铜板接地极的放入。5.2 接地极安装5.2.1 铜板接地极的规格符合设计要求，无设计要求时，采用 800mmX800mmX1.5mm 的铜板制作。5.2.2 铜板接地极与连接线和接地铜绞线焊接好后方能安装。见图 13-1。图 13-15.2.3 铜板接地极与接地线的连接有以下几种形式：a)在接地铜板上打孔，用单股©1.3-02.5 铜线将接地铜绞线绑在铜版接地体上，在铜绞线两侧用气焊与铜板接地极焊接。见图 13-2；图 13-2 图 13-31 铜板；2 接地铜绞线；3 单股铜线b）在铜板接地极上打孔，将接地铜绞线分开拉直，搪锡后分四处用单股©1.3-G2.5 铜线绑扎在铜板接地极上，用锡逐根与铜板接地极焊好。见图 13-3；c）将接地铜绞线端部、铜接地端子、及铜板接地极上与铜接地端子连接的部位分别搪锡，压好铜接地端子，将铜接地端子与铜板接地极用©5mmX6mm 铜铆钉铆紧，然后再将铜接地端子周围进行锡焊。见图 13-4；r90CM 卜牛_图 13-41 铜板接地极；2 接地铜绞线（或扁铜板）；4 铜铆钉；5 铜接线端子d）使用-25X1.5mm 的扁铜版进行铜焊固定连接。见图 13-5。5.3 铜绞线敷设a）接地铜绞线的敷设应按设...
