万能铣床电气控制电路的PLC改造

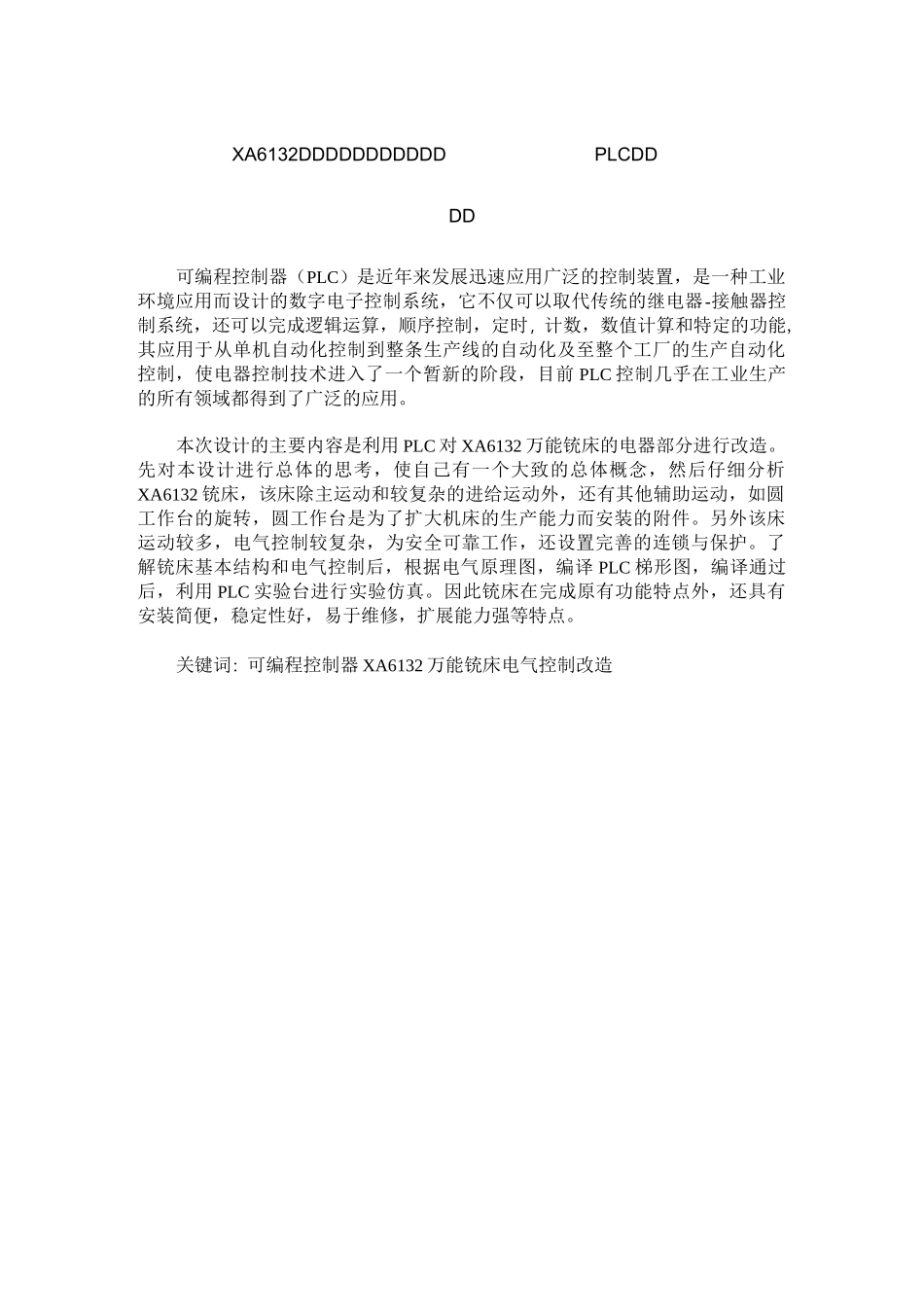

万能铣床电气控制电路的PLC改造_第1页
1/33

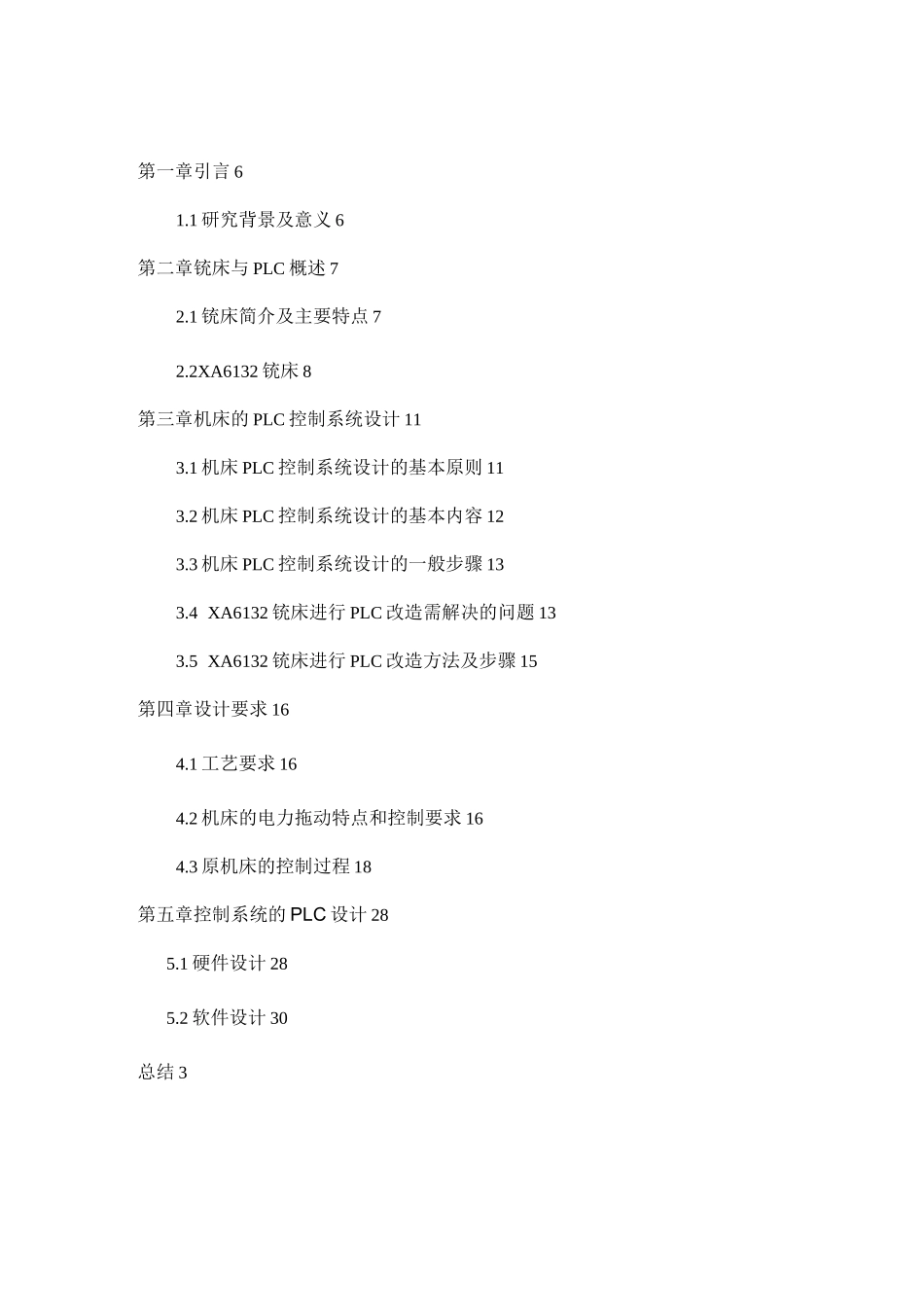

万能铣床电气控制电路的PLC改造_第2页
2/33
万能铣床电气控制电路的PLC改造_第3页
3/33
DD可编程控制器(PLC)是近年来发展迅速应用广泛的控制装置,是一种工业环境应用而设计的数字电子控制系统,它不仅可以取代传统的继电器-接触器控制系统,还可以完成逻辑运算,顺序控制,定时,计数,数值计算和特定的功能,其应用于从单机自动化控制到整条生产线的自动化及至整个工厂的生产自动化控制,使电器控制技术进入了一个暂新的阶段,目前 PLC 控制几乎在工业生产的所有领域都得到了广泛的应用。本次设计的主要内容是利用 PLC 对 XA6132 万能铳床的电器部分进行改造。先对本设计进行总体的思考,使自己有一个大致的总体概念,然后仔细分析XA6132 铳床,该床除主运动和较复杂的进给运动外,还有其他辅助运动,如圆工作台的旋转,圆工作台是为了扩大机床的生产能力而安装的附件。另外该床运动较多,电气控制较复杂,为安全可靠工作,还设置完善的连锁与保护。了解铳床基本结构和电气控制后,根据电气原理图,编译 PLC 梯形图,编译通过后,利用 PLC 实验台进行实验仿真。因此铳床在完成原有功能特点外,还具有安装简便,稳定性好,易于维修,扩展能力强等特点。关键词:可编程控制器 XA6132 万能铳床电气控制改造XA6132DDDDDDDDDDDPLCDD第一章引言 61.1 研究背景及意义 6第二章铳床与 PLC 概述 72.1 铳床简介及主要特点 72.2XA6132 铳床 8第三章机床的 PLC 控制系统设计 113.1 机床 PLC 控制系统设计的基本原则 113.2 机床 PLC 控制系统设计的基本内容 123.3 机床 PLC 控制系统设计的一般步骤 133.4 XA6132 铳床进行 PLC 改造需解决的问题 133.5 XA6132 铳床进行 PLC 改造方法及步骤 15第四章设计要求 164.1 工艺要求 164.2 机床的电力拖动特点和控制要求 164.3 原机床的控制过程 18第五章控制系统的 PLC 设计 285.1 硬件设计 285.2 软件设计 30总结 3第一章引言DDDDDDDDD生产中广泛采用各种机床设备,不过传统的机床电气控制系统一般采用继电器接触器控制方式。这种控制方式由于控制方法简单、成本低等特点,在传统机械设备中应用广泛。但是由继电器构成的电气控制系统有着体积大、耗电多、可靠性差、寿命短等明显缺点。尤其是对生产工艺多变的系统适应性更差,如果生产任务和工艺发生变化,就必须重新设计并改变硬件结构,造成时间和资金的严重浪费。随着科学技术的发展,PLC 技术被逐渐引入到各种生产机械设备中。与传统继电器控制相比,可编程控制器具有可靠性高、柔性...
