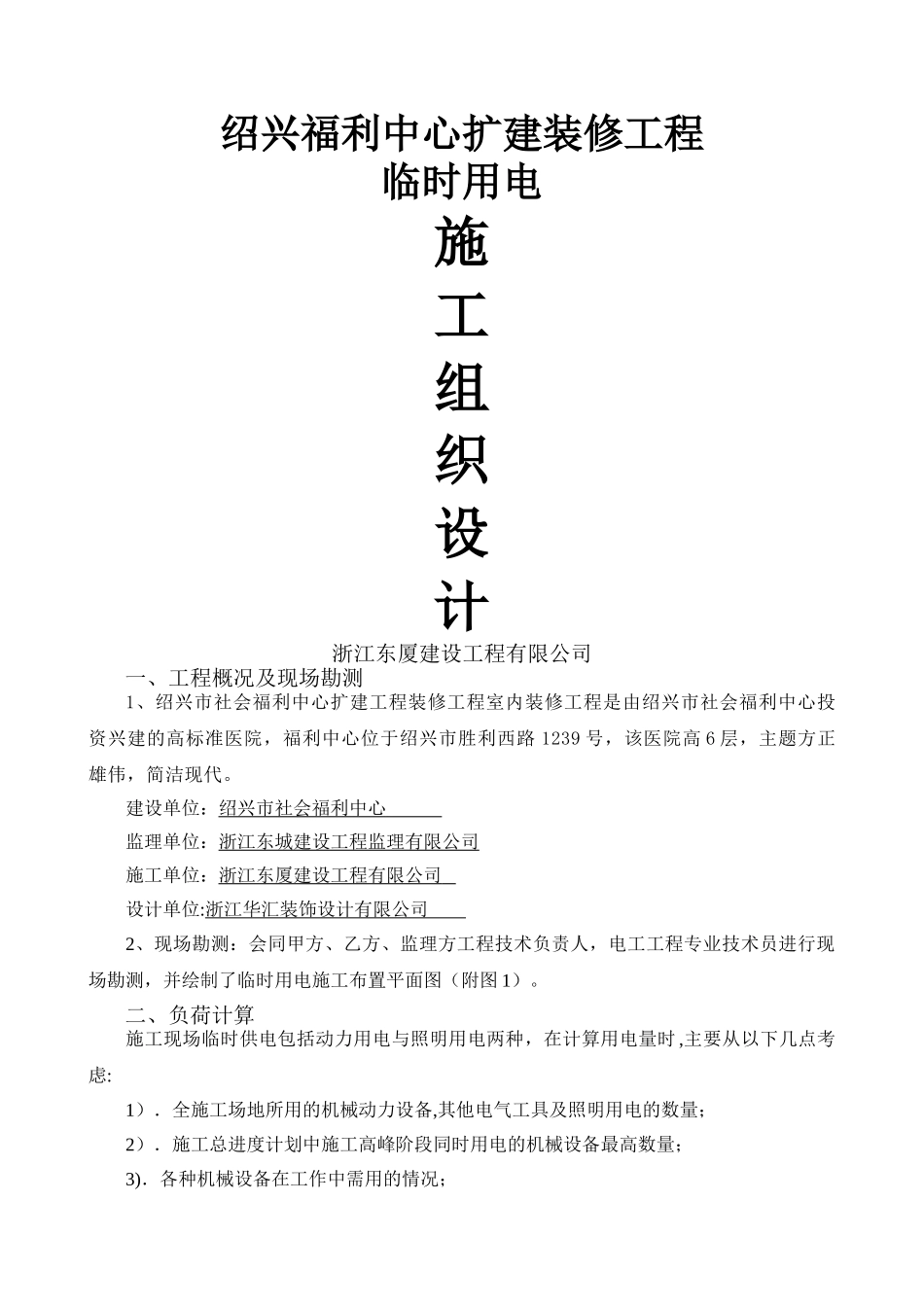

绍兴福利中心扩建装修工程临时用电施工组织设计浙江东厦建设工程有限公司一、工程概况及现场勘测1、绍兴市社会福利中心扩建工程装修工程室内装修工程是由绍兴市社会福利中心投资兴建的高标准医院，福利中心位于绍兴市胜利西路 1239 号，该医院高 6 层，主题方正雄伟，简洁现代。建设单位：绍兴市社会福利中心 监理单位：浙江东城建设工程监理有限公司施工单位：浙江东厦建设工程有限公司 设计单位:浙江华汇装饰设计有限公司 2、现场勘测：会同甲方、乙方、监理方工程技术负责人，电工工程专业技术员进行现场勘测，并绘制了临时用电施工布置平面图（附图 1）。二、负荷计算施工现场临时供电包括动力用电与照明用电两种，在计算用电量时 ,主要从以下几点考虑:1）．全施工场地所用的机械动力设备,其他电气工具及照明用电的数量；2）．施工总进度计划中施工高峰阶段同时用电的机械设备最高数量；3)．各种机械设备在工作中需用的情况；1、由于照明用电量所占的比重较动力用电量要少得多，所以照明用电按动力用电的10%进行估算.2、施工现场动力用电情况：序号名称规格型号额定功率W单位数量总功率 W1手枪钻10mm305把1030502电改锥280把2036003冲击钻TE15750台860004电圆锯2351750台6105005电焊机1200台672006氩弧焊机2000台240007镙机30731600台116008云石机4100NB1200台672009座切机3551200台6720010角向磨光机100MM670台10670011曲线锯55MM390台278012空压机2000台24000施工区小计6183013加工区12000012000014生活区48 间*3KW14400014400015办公区10 间*5KW5000050000合计总功率 Pe375830此时施工场地所用电动机械虽然已在 50 台以上，但其主要负荷是电圆锯、电焊机,云石机以及座切机，在现场往往同时工作，甚至满载运行,所以所选需要系数 K 要大，这里选K=0.7，cosφ=0。75，这样动力用电容量即为:甲方指定用电借接口为三相 380V 电源,施工动力用电量需三相 380V 电源，照明需单相 220V电源.根据实际现场，本工程临时配电接口分四大区域,即:施工区、加工区、生活区以及办公区,用电量分别如上表所示.ΣP=KΣPe =0。7×375.83 =263.081KW 施工区、加工区、生活区以及办公区分别配电要求同上可得: 按上述要求，施工区总开关可选用 100A 型三相四线空开；加工区总开关可选用 200A型三相四线空开；生活区总开关可选用 250A 型三相四线空开；加工区总开关可选用 100A型三相四线空开。其主要技术数据为额定负荷分别如上，额...
