装修电气工程技术交底

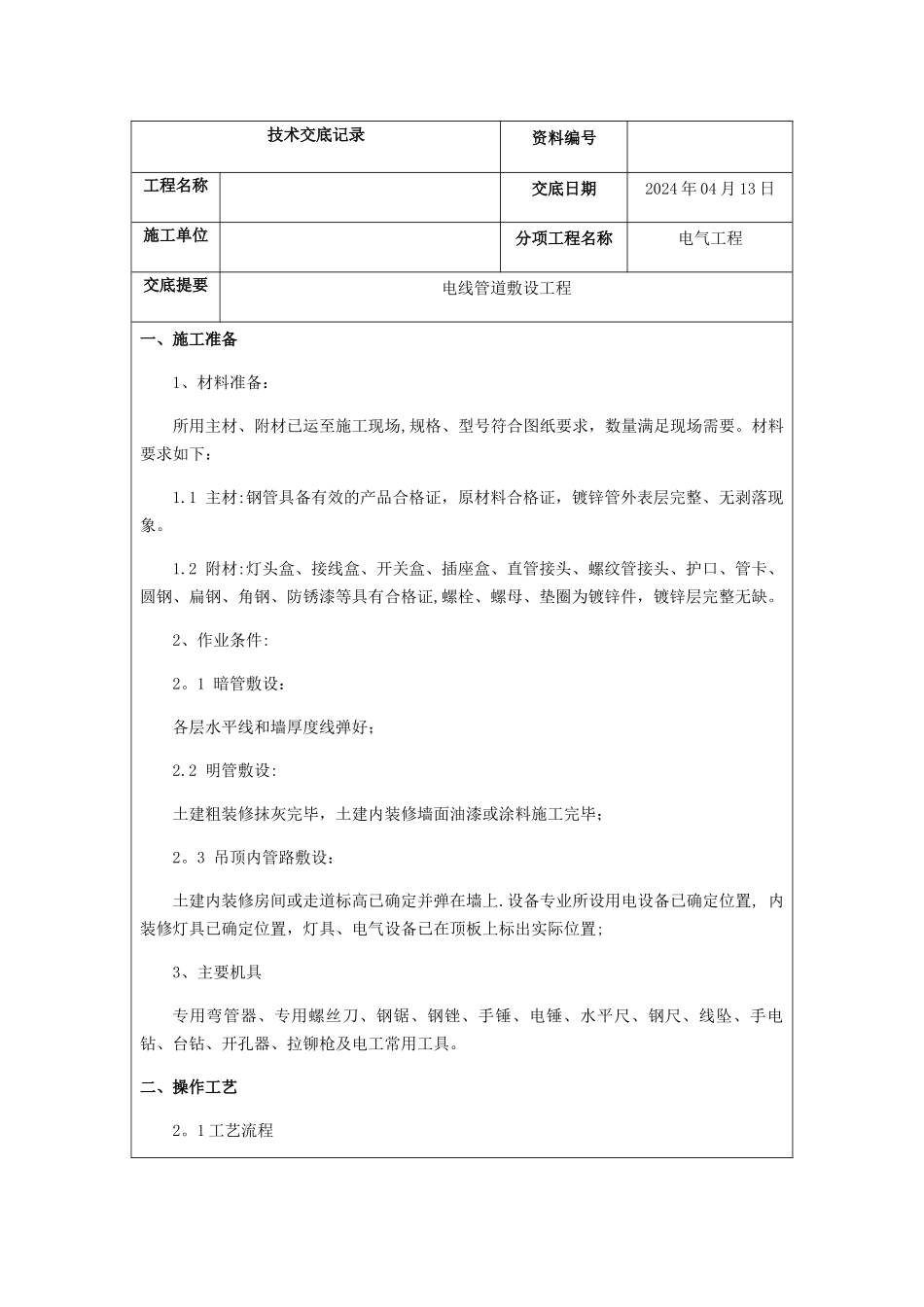

装修电气工程技术交底_第1页
1/7
装修电气工程技术交底_第2页
2/7
装修电气工程技术交底_第3页
3/7
技术交底记录资料编号工程名称交底日期2024 年 04 月 13 日施工单位分项工程名称电气工程交底提要电线管道敷设工程一、施工准备1、材料准备: 所用主材、附材已运至施工现场,规格、型号符合图纸要求,数量满足现场需要。材料要求如下: 1.1 主材:钢管具备有效的产品合格证,原材料合格证,镀锌管外表层完整、无剥落现象。 1.2 附材:灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、圆钢、扁钢、角钢、防锈漆等具有合格证,螺栓、螺母、垫圈为镀锌件,镀锌层完整无缺。2、作业条件:2。1 暗管敷设: 各层水平线和墙厚度线弹好; 2.2 明管敷设: 土建粗装修抹灰完毕,土建内装修墙面油漆或涂料施工完毕;2。3 吊顶内管路敷设: 土建内装修房间或走道标高已确定并弹在墙上.设备专业所设用电设备已确定位置, 内装修灯具已确定位置,灯具、电气设备已在顶板上标出实际位置;3、主要机具 专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。二、操作工艺 2。1 工艺流程 (1)暗管敷设:管路预制加工→测定盒箱位置→稳注箱盒→管路连接→地线连接 (2)明管敷设:吊顶内管路敷设:预制加工支架、吊架→测定盒箱位置→支架、吊架安装固定→管路连接→地线连接 2。2 暗管敷设(1)基本要求: A 暗配管路宜沿最近路线敷设,并尽量减少弯曲;埋入墙体或顶板内的钢管,离表面的净距不小于 15mm,消防管路不小于 30mm。 B 敷设于多尘、潮湿场所的管路,管口处均应做密封处理,穿人防管路应做密封处理交底人技术负责人接受交底人技术交底记录资料编号工程名称交底日期2024 年 04 月 13 日施工单位分项工程名称电气工程交底提要电线管道敷设工程C 落地式配电箱(柜)内的管路(指下方),排列整齐,管口应高出基础面 50mm-80mm。 D 管路的弯曲半径至少在 6D 以上,弯扁度在 0。1D 以下。 (2)预制加工: A 管路预制加工:Φ25 及以下的管弯采纳冷煨法,用手动煨弯器加工;Φ32~Φ40 的管弯采纳成品件。 B 管子切断:钢管用钢锯切断;管口处平齐、无毛刺,管内无铁屑,长度适当. C 盒、箱采纳成品件。 (3)测定盒箱位置:《建筑电气通用图集 92DQ》根据施工图以土建弹出的水平线为基准,挂线找平,线坠找正,标出盒箱的位置.找水平常可用透明塑料管内注水来进行.(4)稳注盒箱: A 墙体上稳注盒箱:盒箱要平整牢固,坐标位置准确,...
