装配式建筑设计专篇

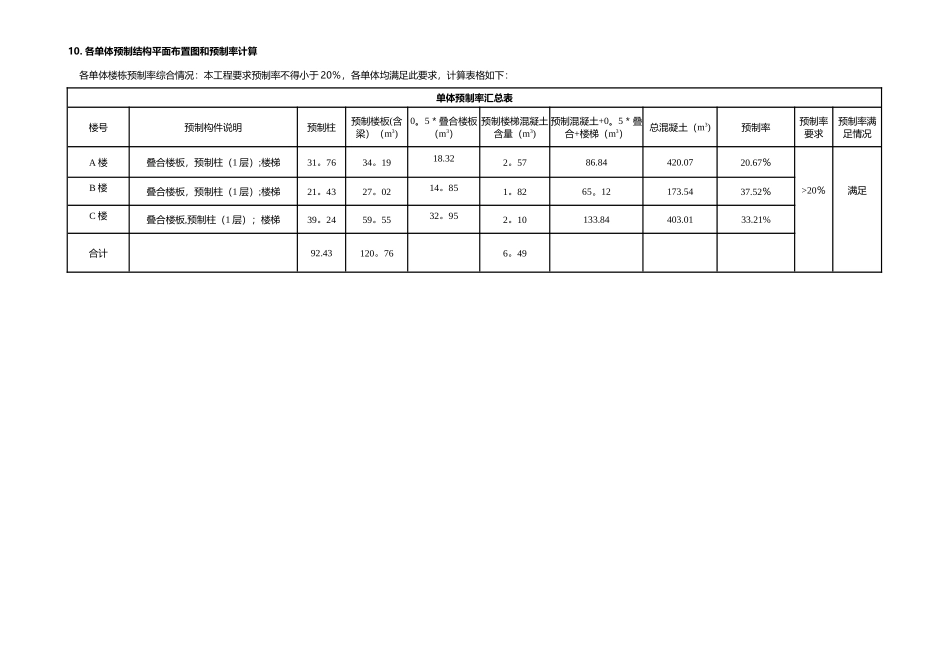

装配式建筑设计专篇一、设计依据1.装配式建筑主要设计依据《装配式混凝土建筑技术标准》（GB/T 51231-2024）《装配式混凝土结构技术规程》（JGJ1—2024）《预应力混凝土用金属波纹管》（JG225—2024）《钢筋锚固板应用技术规程》（JGJ256—2024）《钢筋机械连接用套筒》（JGT163—2024）《装配式混凝土表示方法及示例》（15G107—1）《装配式混凝土结构连接节点构造》（15G310-1~2）《桁架钢筋混凝土叠合板》（15G366-1）《预制带肋底板混凝土叠合楼板技术规程》（JGJT258-2024）《预制钢筋混凝土板式楼梯》（15G367-1）《外墙保温用锚栓》（JGT366—2024）《预制混凝土剪力墙外墙板》（15G365-1)《预制钢筋混凝土阳台板、空调板及女儿墙》（15G368—1）《建筑外墙外保温防火隔离技术规程》（JGJ289—2024）《混凝土结构施工图平面整体表示方法制图规则和构造详图》（16G101—1)《工程建设标准强制性条文》（2024 版）《工业化建筑评价导则》(2024.01 浙江省住房和城建设厅）二、 新型建筑工业化设计1.设计原则(1) 严格执行国家、杭州市相关法律规范、规定，符合政府相关部门的审批文件要求。满足业主对设计方面的基本要求及希望达到的目标。(2) 解决本工程中必须解决的一系列技术问题.使工程的建设在安全、适用、经济、美观、技术先进等方面能得到综合体现。(3) 充分发挥建筑工业化的相对优势，尽量减小预制构件建筑结构整体性的不利影响，预制装配式建筑拆分原则是优先选用非抗侧移构件，便于模数协调，易于标准化生产和安装的建筑部品。2.设计目标(1) 实现建筑设计的标准化。(2) 与构件生产、施工工艺形成配套设计，降低成本、提高效率。(3) 采纳模块化设计方法,形成符合模数数列的标准化模块。(4) 在标准化套型基础上,充分发挥生产和施工工艺的特点，满足里面多样性和创新性的要求.3.工业化分析(1) 工业化实现目标根据浙江省《工业化建筑评价导则》，装配式混凝土结构项目的预制率不低于 20％，预制率可按下式计算：K 预=（V 预+ 0.5V 叠）/ V 总V 预──预制构件混凝土体积；V 叠──叠合构件现浇混凝土体积；V 总──±0.000 以上(不含±0.000）混凝土总体积。 工业化建筑的评定应根据浙江省发布的《工业化建筑评价导则》中第 3。2。3 条，基础项应全部满足，一般项根据情况选用。(2) 工业化实现方式 根据工程经验，20％的单体预制率实现首选水平构件预制,包括楼板、阳台,楼...
