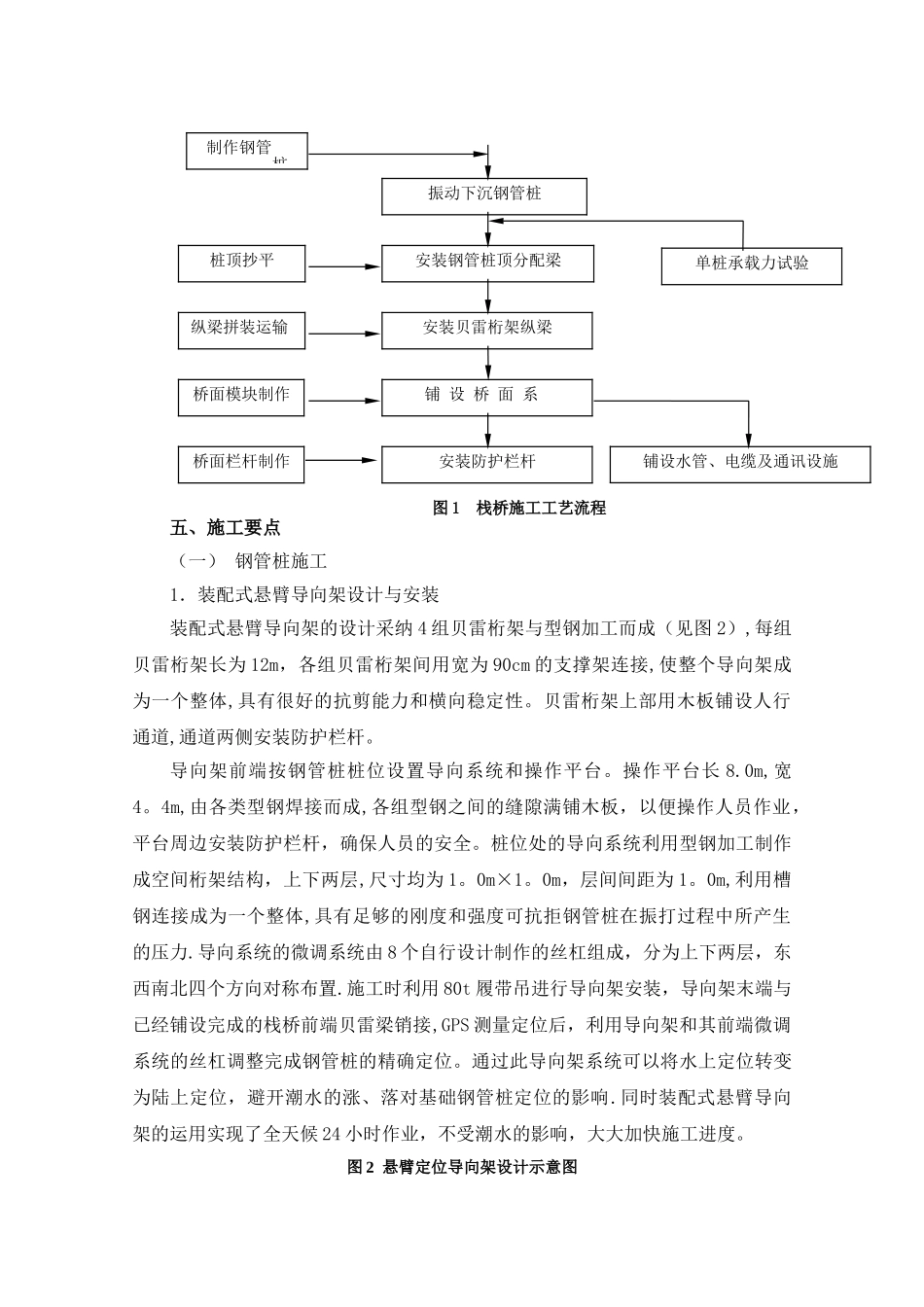

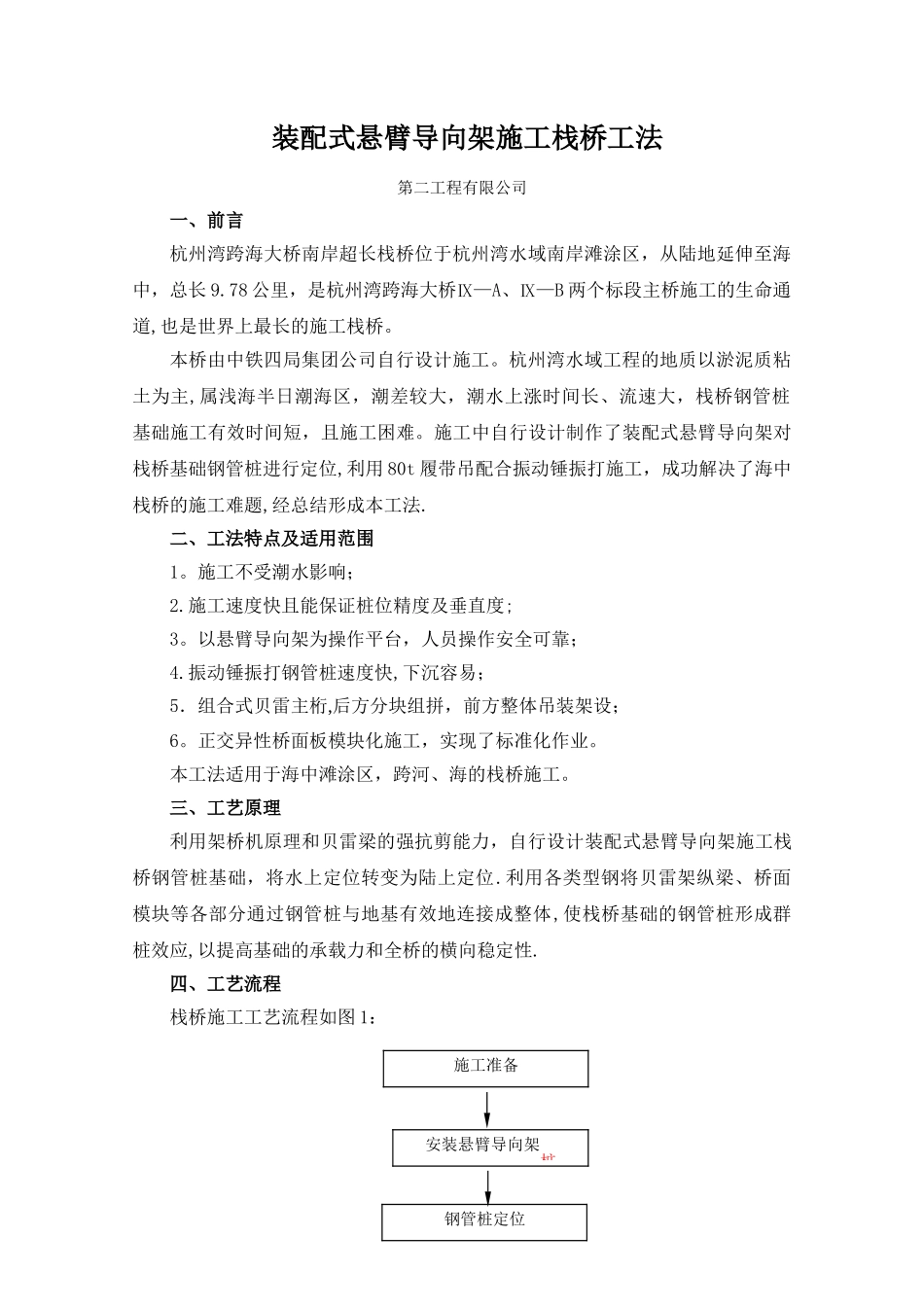

装配式悬臂导向架施工栈桥工法第二工程有限公司一、前言杭州湾跨海大桥南岸超长栈桥位于杭州湾水域南岸滩涂区,从陆地延伸至海中,总长 9.78 公里,是杭州湾跨海大桥Ⅸ—A、Ⅸ—B 两个标段主桥施工的生命通道,也是世界上最长的施工栈桥。本桥由中铁四局集团公司自行设计施工。杭州湾水域工程的地质以淤泥质粘土为主,属浅海半日潮海区,潮差较大,潮水上涨时间长、流速大,栈桥钢管桩基础施工有效时间短,且施工困难。施工中自行设计制作了装配式悬臂导向架对栈桥基础钢管桩进行定位,利用 80t 履带吊配合振动锤振打施工,成功解决了海中栈桥的施工难题,经总结形成本工法.二、工法特点及适用范围1。施工不受潮水影响;2.施工速度快且能保证桩位精度及垂直度;3。以悬臂导向架为操作平台,人员操作安全可靠;4.振动锤振打钢管桩速度快,下沉容易;5.组合式贝雷主桁,后方分块组拼,前方整体吊装架设;6。正交异性桥面板模块化施工,实现了标准化作业。本工法适用于海中滩涂区,跨河、海的栈桥施工。三、工艺原理利用架桥机原理和贝雷梁的强抗剪能力,自行设计装配式悬臂导向架施工栈桥钢管桩基础,将水上定位转变为陆上定位.利用各类型钢将贝雷架纵梁、桥面模块等各部分通过钢管桩与地基有效地连接成整体,使栈桥基础的钢管桩形成群桩效应,以提高基础的承载力和全桥的横向稳定性.四、工艺流程栈桥施工工艺流程如图 1:钢管桩定位施工准备安装悬臂导向架桩1 工艺流程图五、施工要点(一) 钢管桩施工1.装配式悬臂导向架设计与安装装配式悬臂导向架的设计采纳 4 组贝雷桁架与型钢加工而成(见图 2),每组贝雷桁架长为 12m,各组贝雷桁架间用宽为 90cm 的支撑架连接,使整个导向架成为一个整体,具有很好的抗剪能力和横向稳定性。贝雷桁架上部用木板铺设人行通道,通道两侧安装防护栏杆。导向架前端按钢管桩桩位设置导向系统和操作平台。操作平台长 8.0m,宽4。4m,由各类型钢焊接而成,各组型钢之间的缝隙满铺木板,以便操作人员作业,平台周边安装防护栏杆,确保人员的安全。桩位处的导向系统利用型钢加工制作成空间桁架结构,上下两层,尺寸均为 1。0m×1。0m,层间间距为 1。0m,利用槽钢连接成为一个整体,具有足够的刚度和强度可抗拒钢管桩在振打过程中所产生的压力.导向系统的微调系统由 8 个自行设计制作的丝杠组成,分为上下两层,东西南北四个方向对称布置.施工时利用 80t 履带吊进行导向架安装,导向架末端与已经铺设完成的栈桥前端...
