装配式涵洞施工技术交底

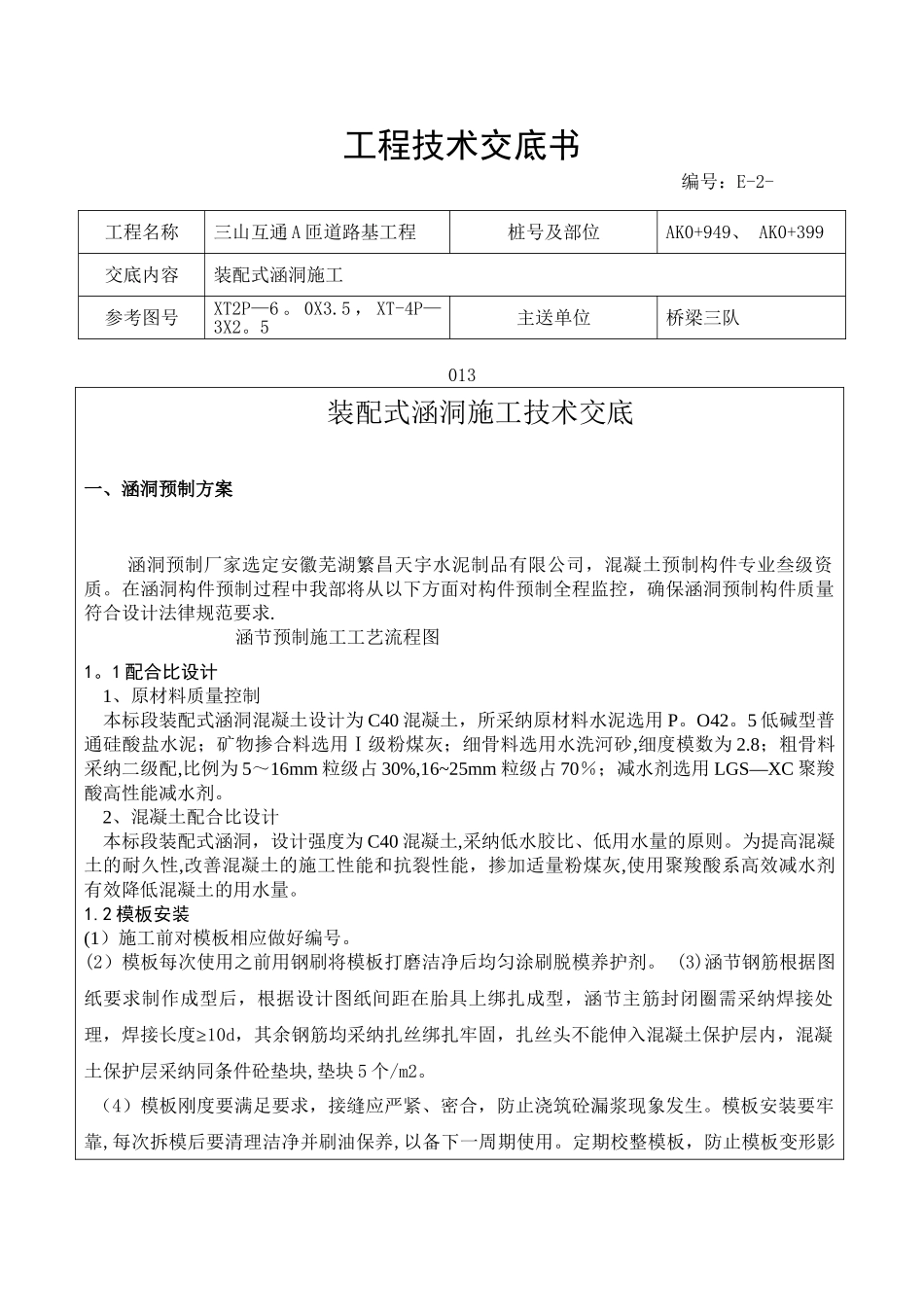

工程技术交底书 编号：E-2-013 装配式涵洞施工技术交底一、涵洞预制方案涵洞预制厂家选定安徽芜湖繁昌天宇水泥制品有限公司，混凝土预制构件专业叁级资质。在涵洞构件预制过程中我部将从以下方面对构件预制全程监控，确保涵洞预制构件质量符合设计法律规范要求.涵节预制施工工艺流程图1。1 配合比设计 1、原材料质量控制 本标段装配式涵洞混凝土设计为 C40 混凝土，所采纳原材料水泥选用 P。O42。5 低碱型普通硅酸盐水泥；矿物掺合料选用Ⅰ级粉煤灰；细骨料选用水洗河砂,细度模数为 2.8；粗骨料采纳二级配,比例为 5～16mm 粒级占 30%,16~25mm 粒级占 70％；减水剂选用 LGS—XC 聚羧酸高性能减水剂。 2、混凝土配合比设计 本标段装配式涵洞，设计强度为 C40 混凝土,采纳低水胶比、低用水量的原则。为提高混凝土的耐久性,改善混凝土的施工性能和抗裂性能，掺加适量粉煤灰,使用聚羧酸系高效减水剂有效降低混凝土的用水量。1.2 模板安装(1）施工前对模板相应做好编号。(2）模板每次使用之前用钢刷将模板打磨洁净后均匀涂刷脱模养护剂。 (3)涵节钢筋根据图纸要求制作成型后，根据设计图纸间距在胎具上绑扎成型，涵节主筋封闭圈需采纳焊接处≥理，焊接长度 10d，其余钢筋均采纳扎丝绑扎牢固，扎丝头不能伸入混凝土保护层内，混凝土保护层采纳同条件砼垫块,垫块 5 个/m2。（4）模板刚度要满足要求，接缝应严紧、密合，防止浇筑砼漏浆现象发生。模板安装要牢靠,每次拆模后要清理洁净并刷油保养,以备下一周期使用。定期校整模板，防止模板变形影工程名称三山互通 A 匝道路基工程桩号及部位AK0+949、 AK0+399交底内容装配式涵洞施工参考图号XT2P—6 。 0X3.5 ， XT-4P—3X2。5主送单位桥梁三队响构件质量。将加工好的钢筋笼吊入模具内，检查各种尺寸以及砼的保护层厚度是否和图纸相符合.1。3 钢筋制安每节钢筋绑扎成型后,经现场技术员检查满足要求后,安装对应型号的模板，模板安装采纳吊车吊装到位，模板从一头拼装，模板整体到位之后，将模板大致固定,校准好涵节底板和腹板厚度后，拉涵节对角线检查模板是否方正，尺寸满足要求后,对模板进行加固，模板与台座之间采纳钢筋头和钢管固定，模板上口采纳槽钢背带支撑，涵节内模采纳钢管顶托支撑加固牢固,模板顶口采纳定制的槽钢锁扣，确保混凝土厚度满足设计要求。模板加固经检查合格后，方能进行混凝土浇筑。1。4 混凝土浇筑及养生 ① 混凝土搅拌搅拌混凝土前先测定粗细骨...
