装饰工程图纸会审

装饰工程图纸会审_第1页
1/4
装饰工程图纸会审_第2页
2/4
装饰工程图纸会审_第3页
3/4

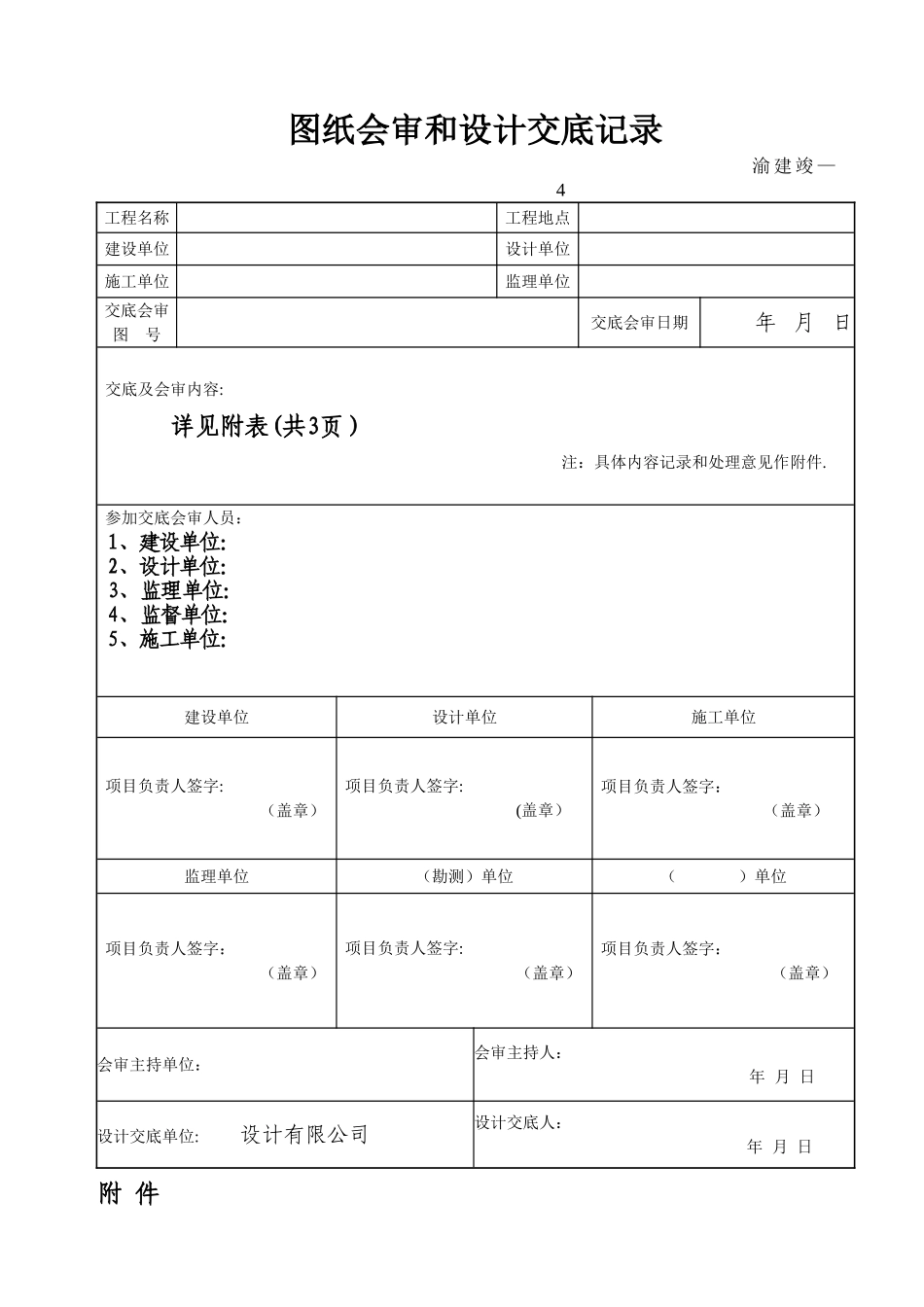

图纸会审和设计交底记录渝 建 竣 —4工程名称 工程地点建设单位设计单位施工单位监理单位交底会审图 号交底会审日期年 月 日交底及会审内容:详见附表(共3页) 注:具体内容记录和处理意见作附件.参加交底会审人员:1、建设单位:2、设计单位:3、监理单位:4、监督单位:5、施工单位:建设单位设计单位施工单位项目负责人签字:(盖章)项目负责人签字:(盖章)项目负责人签字:(盖章)监理单位(勘测)单位( )单位项目负责人签字:(盖章)项目负责人签字:(盖章)项目负责人签字:(盖章)会审主持单位:会审主持人:年 月 日设计交底单位: 设计有限公司设计交底人:年 月 日附 件图纸会审和设计交底记录工程名称会审日期参加单位及人员建 设 单位设 计 单位监 理 单位施 工 单位主持人记录人 编号图 纸名 称图 纸 疑 问会 审 结 论1各层平面图现场实际各层平面布置与原各层装饰施工平面图对比,局部地方有改动,改动地方的装饰是按原装饰设计施工还是另外出装饰设计图?按现在实际功能平面划分房间,更改部分房间另出装饰施工图。 2ZS-01—161~236 图中的门做法标注都是见详图,在 ZS-01—227 标准门详图中,只有一种宽度的门,其它宽度的门是否参照该详图。其它门的作法参照图中详图施工3ZS—01—002 设计总说明中第十三条 41 款:强弱电间、强弱电井、水管井、空调管井天棚均需要安装防爆灯具,但在电施图中没有线路布置和具体做法,是否按说明增设线路和防爆灯具。管井的防爆灯具要做,具体作法另出设计图。4ZS—01-033 图中~轴交~轴房间原地面标高不一致(有部分-0.4M),现装饰施工图地面标高是与楼层标高相平的,-0。4M 部分怎样处理.回填至楼层标高-100mm,回填材料参照原建筑设计的回填材料(采纳轻质材料回填),面层作 100mm厚的 C20 砼垫层.5各层各层卫生间下沉部份的回填材料未说明?回填材料参照原建筑设计的回填材料(采纳轻质材料回填),回填至楼层标高 -100mm, 面 层 作 100mm厚的 C20 砼垫层。共 3 页 第 1 页编号图 纸名 称图 纸 疑 问会 审 结 论6ZS—01-64 图中手术清创室、护士值班室、护士办公室、配药室、另出装饰图及说明。医生值班室、医生诊断室的墙面做法为参见详图,但在施工图中无详图表示,7幕墙施工图 中 JD—07 图中幕墙顶面铝板无支撑结构材料说明另出详图及说明。8ZS—01—107 公 区 部 分 图 中 LM-2 立 面图,墙面标注为仿石...
