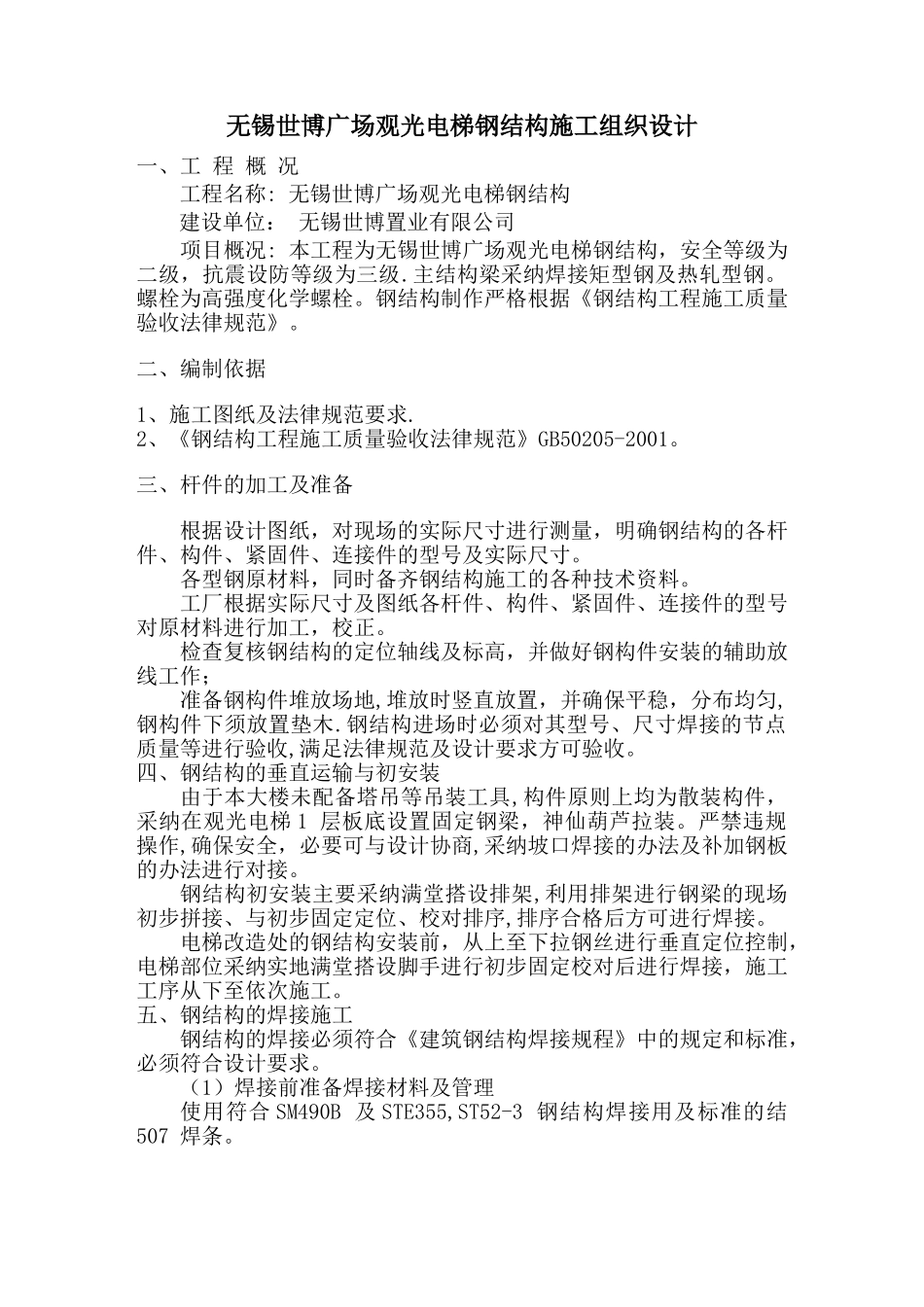

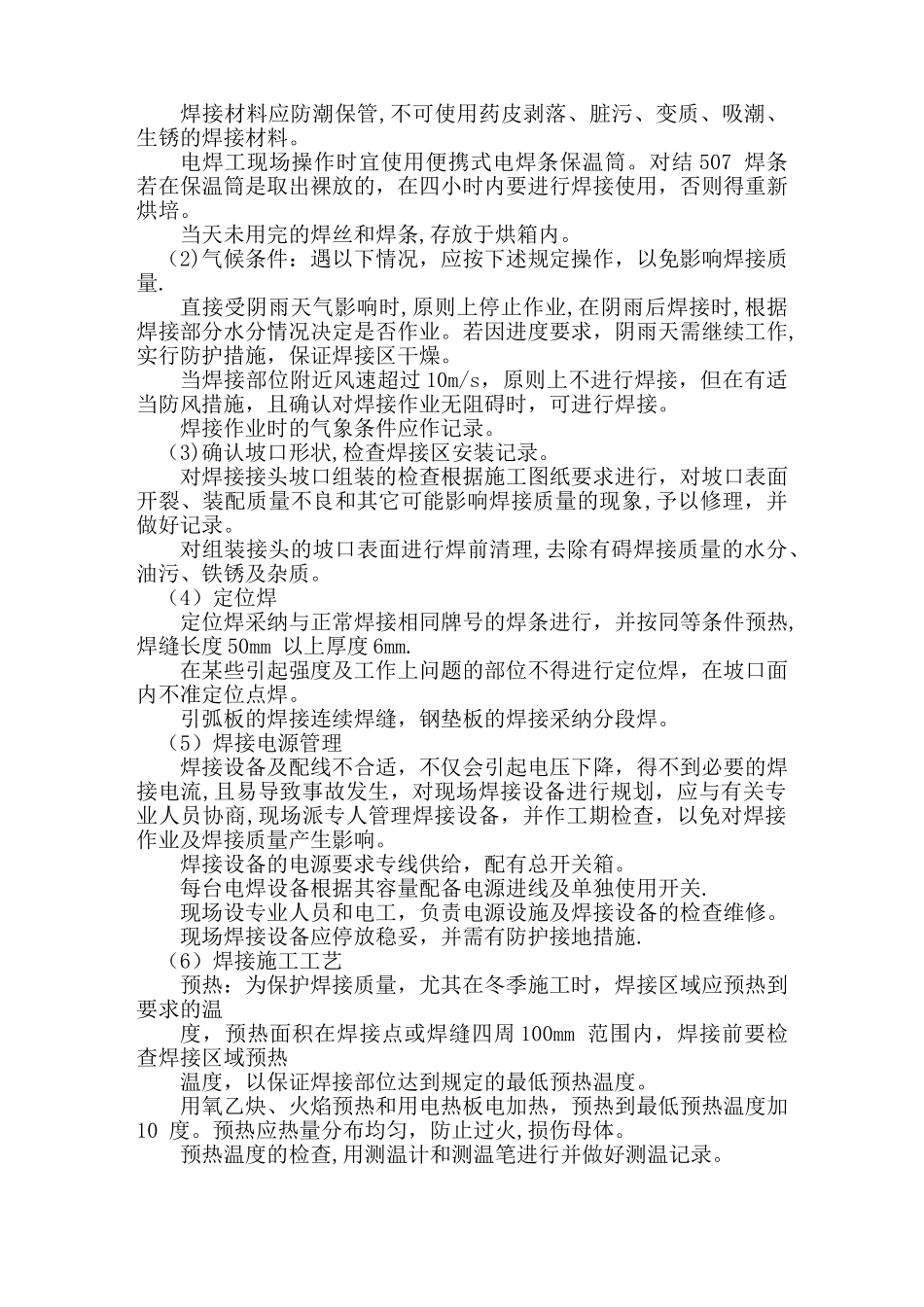

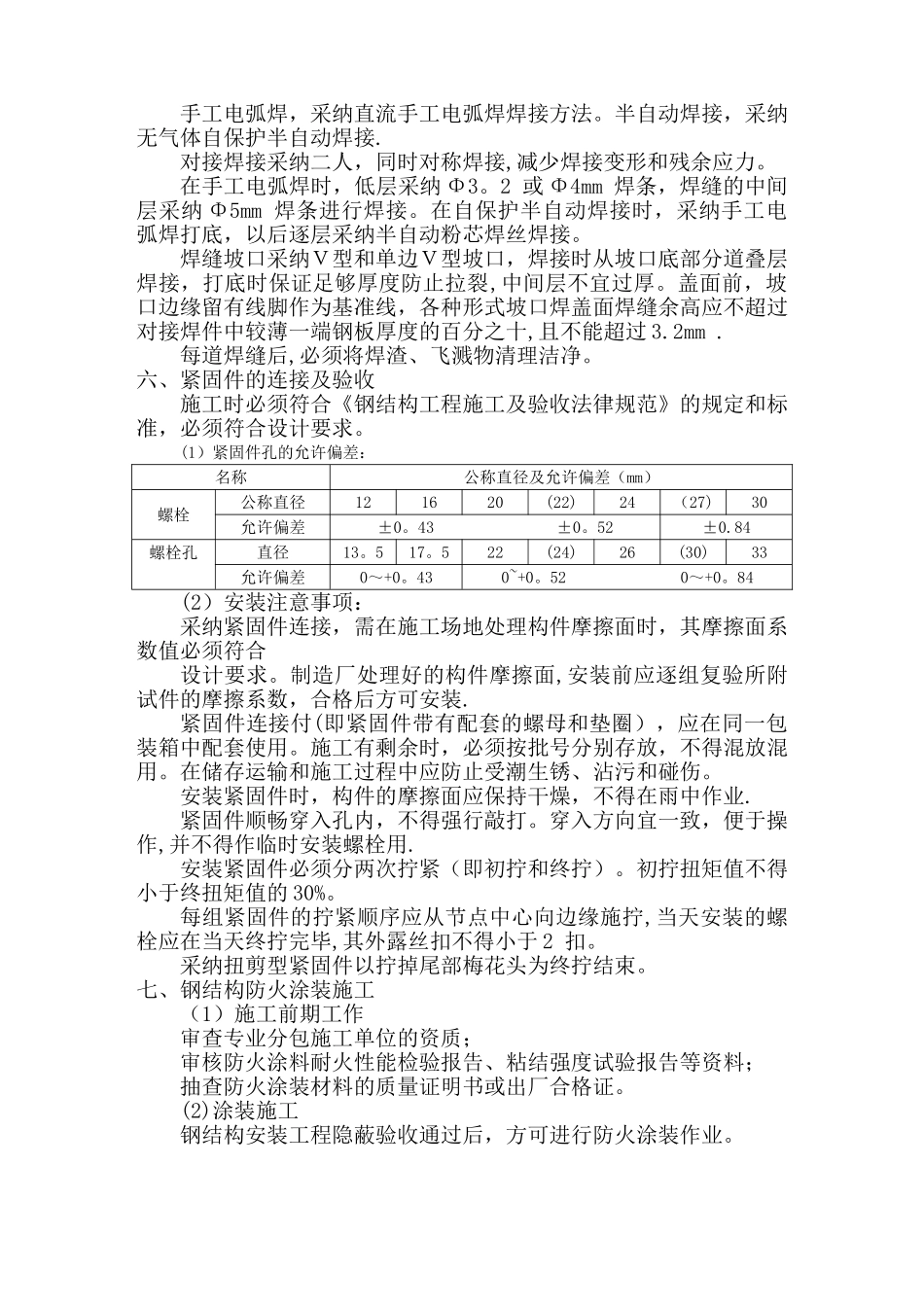

无锡世博广场观光电梯钢结构施工组织设计一、工 程 概 况 工程名称: 无锡世博广场观光电梯钢结构建设单位: 无锡世博置业有限公司项目概况: 本工程为无锡世博广场观光电梯钢结构,安全等级为二级,抗震设防等级为三级.主结构梁采纳焊接矩型钢及热轧型钢。螺栓为高强度化学螺栓。钢结构制作严格根据《钢结构工程施工质量验收法律规范》。二、编制依据1、施工图纸及法律规范要求.2、《钢结构工程施工质量验收法律规范》GB50205-2001。三、杆件的加工及准备根据设计图纸,对现场的实际尺寸进行测量,明确钢结构的各杆件、构件、紧固件、连接件的型号及实际尺寸。各型钢原材料,同时备齐钢结构施工的各种技术资料。工厂根据实际尺寸及图纸各杆件、构件、紧固件、连接件的型号对原材料进行加工,校正。检查复核钢结构的定位轴线及标高,并做好钢构件安装的辅助放线工作;准备钢构件堆放场地,堆放时竖直放置,并确保平稳,分布均匀,钢构件下须放置垫木.钢结构进场时必须对其型号、尺寸焊接的节点质量等进行验收,满足法律规范及设计要求方可验收。四、钢结构的垂直运输与初安装由于本大楼未配备塔吊等吊装工具,构件原则上均为散装构件,采纳在观光电梯 1 层板底设置固定钢梁,神仙葫芦拉装。严禁违规操作,确保安全,必要可与设计协商,采纳坡口焊接的办法及补加钢板的办法进行对接。钢结构初安装主要采纳满堂搭设排架,利用排架进行钢梁的现场初步拼接、与初步固定定位、校对排序,排序合格后方可进行焊接。电梯改造处的钢结构安装前,从上至下拉钢丝进行垂直定位控制,电梯部位采纳实地满堂搭设脚手进行初步固定校对后进行焊接,施工工序从下至依次施工。五、钢结构的焊接施工钢结构的焊接必须符合《建筑钢结构焊接规程》中的规定和标准,必须符合设计要求。(1)焊接前准备焊接材料及管理使用符合 SM490B 及 STE355,ST52-3 钢结构焊接用及标准的结507 焊条。焊接材料应防潮保管,不可使用药皮剥落、脏污、变质、吸潮、生锈的焊接材料。电焊工现场操作时宜使用便携式电焊条保温筒。对结 507 焊条若在保温筒是取出裸放的,在四小时内要进行焊接使用,否则得重新烘培。当天未用完的焊丝和焊条,存放于烘箱内。 (2)气候条件:遇以下情况,应按下述规定操作,以免影响焊接质量.直接受阴雨天气影响时,原则上停止作业,在阴雨后焊接时,根据焊接部分水分情况决定是否作业。若因进度要求,阴雨天需继续工作,实行防护措施,保证焊接区干燥。当焊接部位...
