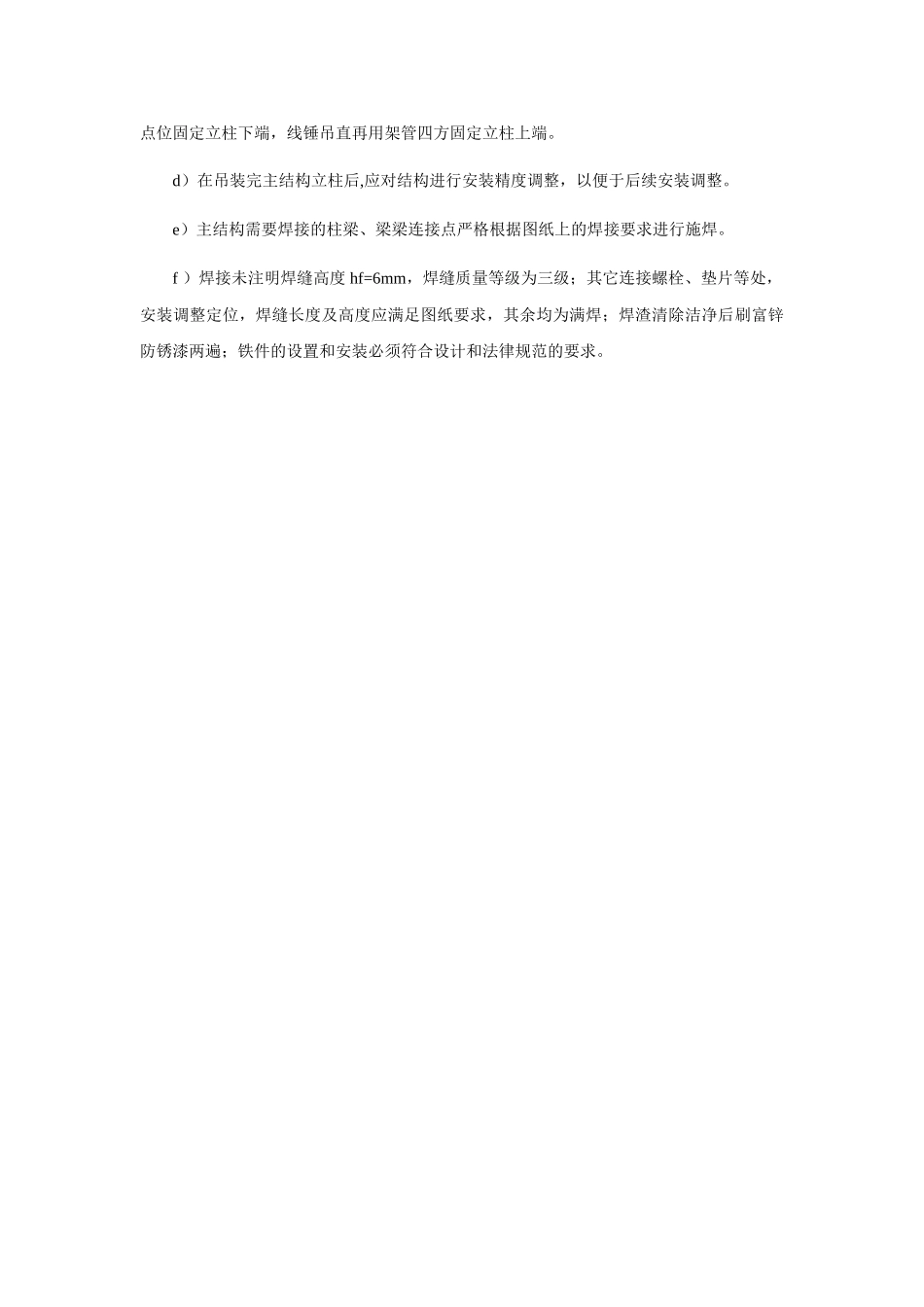

第十节 观光电梯钢结构施工方案1、所有机具手动葫芦、焊机、氧气乙炔冲接电钻、扳手、螺丝刀、手锤、线锤、墨线、卷尺、安全绳等。1。1。1.2、主要材料 包括 150X100X4 钢矩管 、埋件、化学螺栓、膨胀螺栓等.1。2。3、施工工艺施工准备→测量放线→下料→脚手架搭设→钢架安装→焊制→防锈处理→检验 1 、施工准备组织有关技术人员进行图纸学习、审核和会审，对图纸中的疑问、不详之处向甲方交涉,并对交涉结果进行确认.根据施工图纸统计实物工作量，进行施工工器具、施工设备和劳动力使用计划的编排。编制施工方案，组织施工人员进行技术交底.备齐相关施工质量检查、验收法律规范及质量表格。明确质量目标.2、测量放线根据甲方移交的坐标和水准控制点，放出建筑物的定位轴线.复测预埋件的定位精度,要求：轴线偏差 ≤5mm 根据图纸尺寸,在每根立柱底板处画出十字中心线. 3 、下料根据测量放线结果和图纸准确下料。4、脚手架搭设搭设双排脚手架，由总包土建单位按法律规范搭设。5 、主结构安装a）根据立柱和横梁的重量和钢结构的起吊高度，选择手动葫芦吊装.b）吊装前在立柱的相应位置设置测量标志（根据土建结构外形轮廓作为参照）。立柱垂直度允许偏差≤10mm。c)根据施工图纸上各建筑物的主框架结构的走向,沿相应的轴线进行结构吊装,根据放线点位固定立柱下端，线锤吊直再用架管四方固定立柱上端。d）在吊装完主结构立柱后,应对结构进行安装精度调整，以便于后续安装调整。e）主结构需要焊接的柱梁、梁梁连接点严格根据图纸上的焊接要求进行施焊。f ）焊接未注明焊缝高度 hf=6mm，焊缝质量等级为三级；其它连接螺栓、垫片等处，安装调整定位，焊缝长度及高度应满足图纸要求，其余均为满焊；焊渣清除洁净后刷富锌防锈漆两遍；铁件的设置和安装必须符合设计和法律规范的要求。
