视频监控系统的调试方案

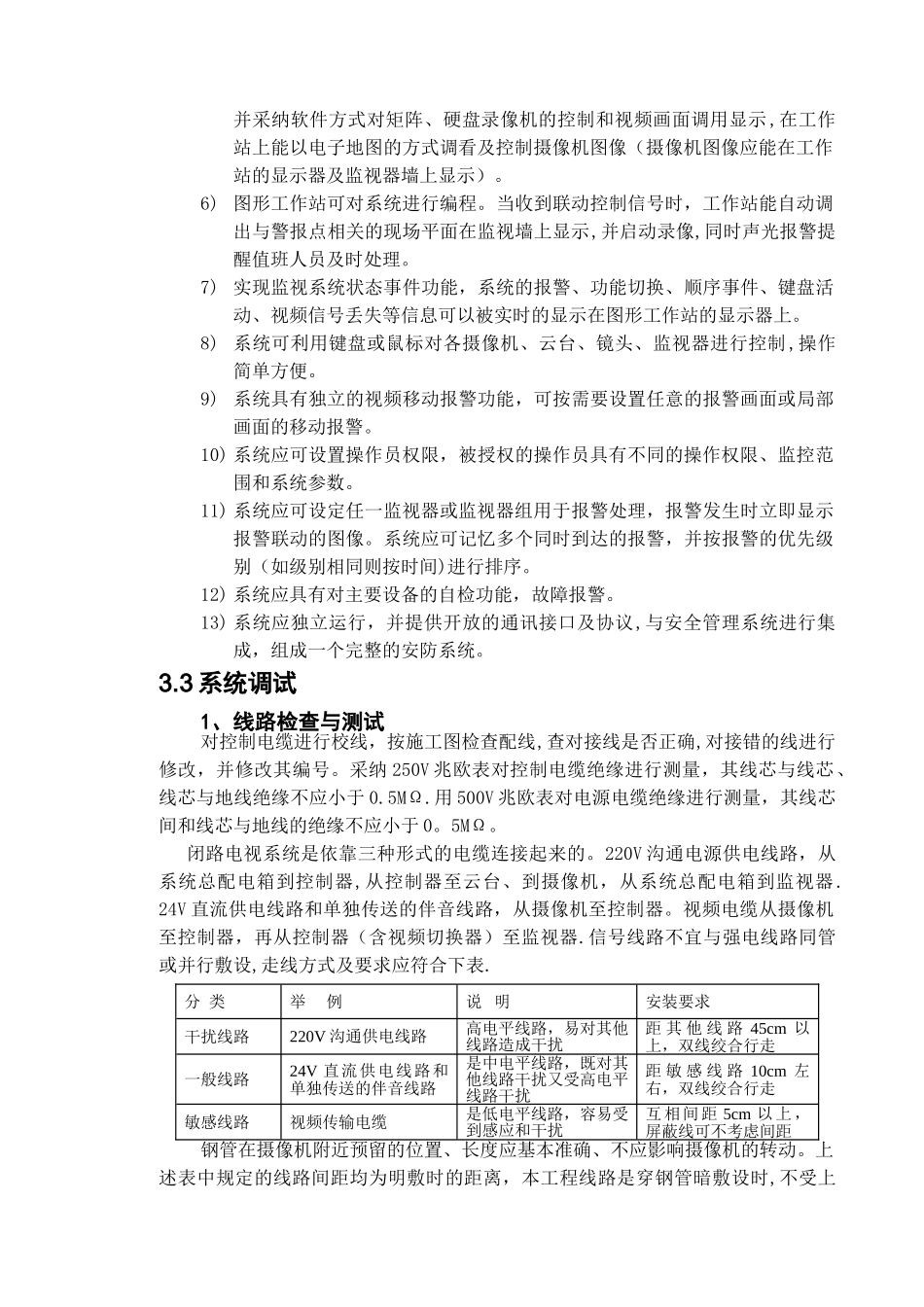

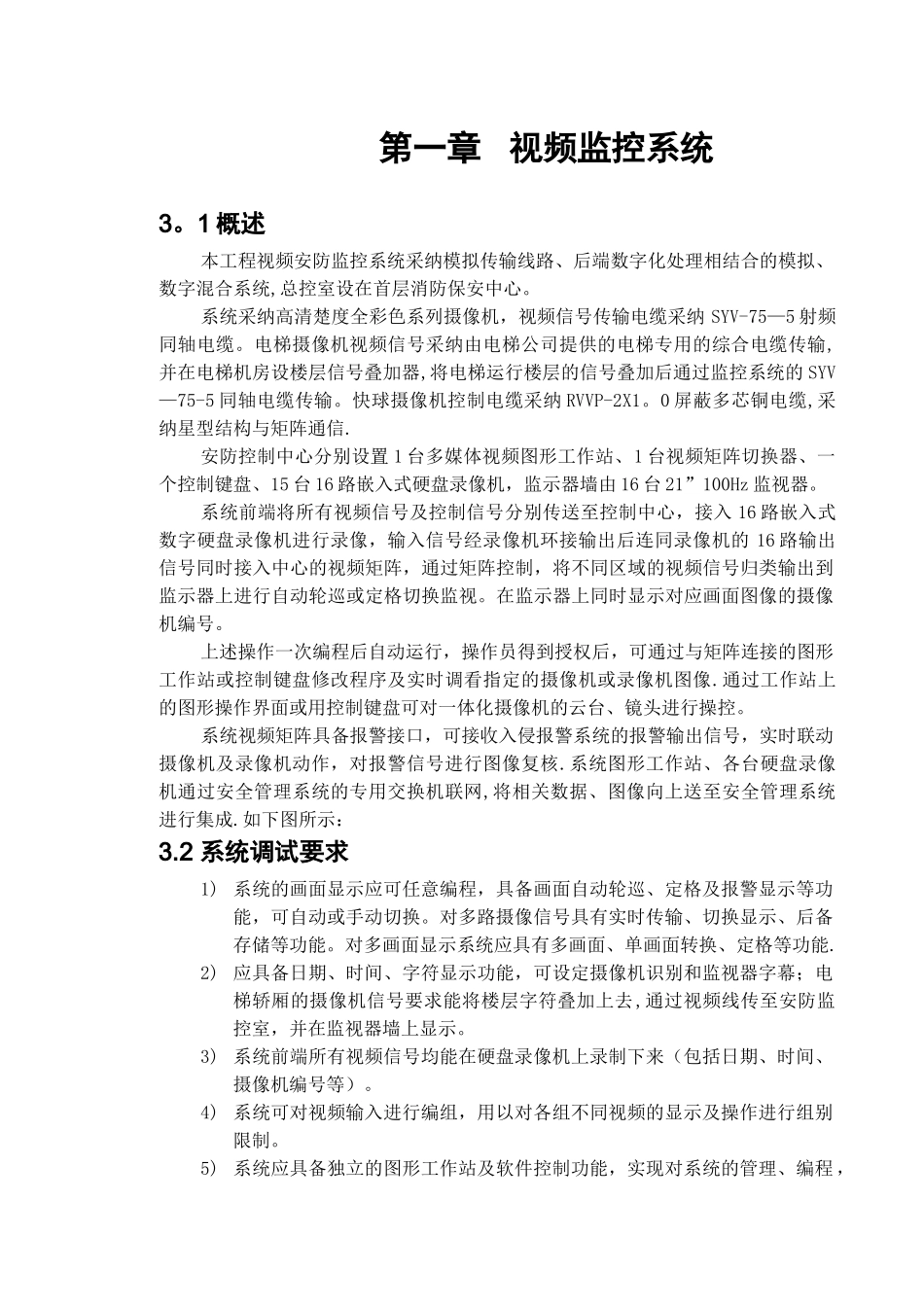

第一章视频监控系统3。1 概述本工程视频安防监控系统采纳模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在首层消防保安中心。系统采纳高清楚度全彩色系列摄像机，视频信号传输电缆采纳 SYV-75—5 射频同轴电缆。电梯摄像机视频信号采纳由电梯公司提供的电梯专用的综合电缆传输,并在电梯机房设楼层信号叠加器,将电梯运行楼层的信号叠加后通过监控系统的 SYV—75-5 同轴电缆传输。快球摄像机控制电缆采纳 RVVP-2X1。0 屏蔽多芯铜电缆,采纳星型结构与矩阵通信.安防控制中心分别设置 1 台多媒体视频图形工作站、1 台视频矩阵切换器、一个控制键盘、15 台 16 路嵌入式硬盘录像机，监示器墙由 16 台 21”100Hz 监视器。系统前端将所有视频信号及控制信号分别传送至控制中心，接入 16 路嵌入式数字硬盘录像机进行录像，输入信号经录像机环接输出后连同录像机的 16 路输出信号同时接入中心的视频矩阵，通过矩阵控制，将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。上述操作一次编程后自动运行，操作员得到授权后，可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像.通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。系统视频矩阵具备报警接口，可接收入侵报警系统的报警输出信号，实时联动摄像机及录像机动作，对报警信号进行图像复核.系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成.如下图所示：3.2 系统调试要求1) 系统的画面显示应可任意编程，具备画面自动轮巡、定格及报警显示等功能，可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备存储等功能。对多画面显示系统应具有多画面、单画面转换、定格等功能.2) 应具备日期、时间、字符显示功能，可设定摄像机识别和监视器字幕；电梯轿厢的摄像机信号要求能将楼层字符叠加上去,通过视频线传至安防监控室，并在监视器墙上显示。3) 系统前端所有视频信号均能在硬盘录像机上录制下来（包括日期、时间、摄像机编号等）。4) 系统可对视频输入进行编组，用以对各组不同视频的显示及操作进行组别限制。5) 系统应具备独立的图形工作站及软件控制功能，实现对系统的管理、编程 ，并采纳软件方式对矩阵、硬盘录像机的控制和视频画面调用显示,在工...
