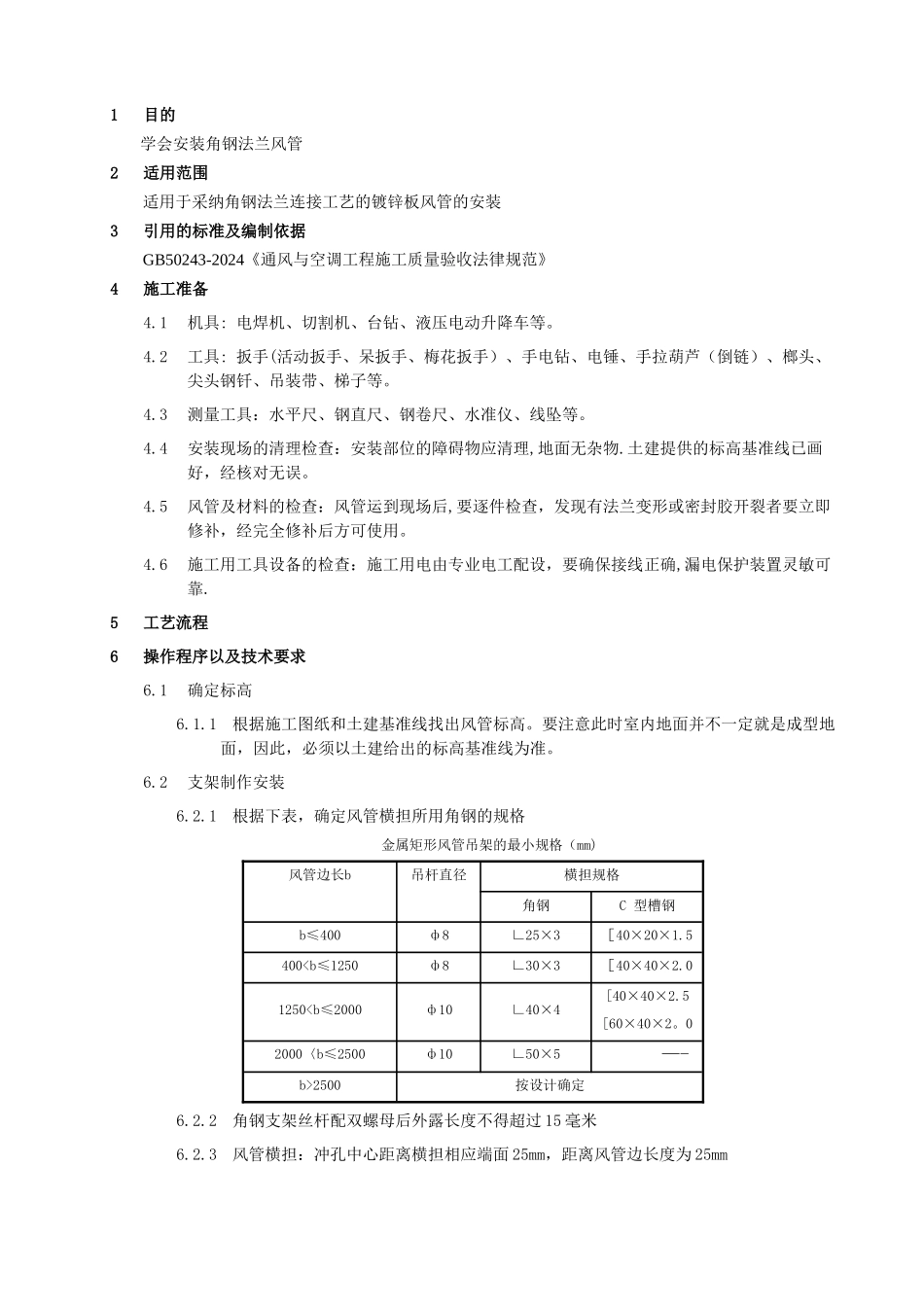

角钢法兰风管安装作业指导书

1目的 学会安装角钢法兰风管2适用范围 适用于采纳角钢法兰连接工艺的镀锌板风管的安装3引用的标准及编制依据 GB50243-2024《通风与空调工程施工质量验收法律规范》4施工准备4.1机具: 电焊机、切割机、台钻、液压电动升降车等。4.2工具: 扳手(活动扳手、呆扳手、梅花扳手）、手电钻、电锤、手拉葫芦（倒链）、榔头、尖头钢钎、吊装带、梯子等。 4.3测量工具：水平尺、钢直尺、钢卷尺、水准仪、线坠等。4.4安装现场的清理检查：安装部位的障碍物应清理,地面无杂物.土建提供的标高基准线已画好，经核对无误。4.5风管及材料的检查：风管运到现场后,要逐件检查，发现有法兰变形或密封胶开裂者要立即修补，经完全修补后方可使用。4.6施工用工具设备的检查：施工用电由专业电工配设，要确保接线正确,漏电保护装置灵敏可靠.5工艺流程6操作程序以及技术要求6.1确定标高6.1.1根据施工图纸和土建基准线找出风管标高。要注意此时室内地面并不一定就是成型地面，因此，必须以土建给出的标高基准线为准。6.2支架制作安装6.2.1根据下表，确定风管横担所用角钢的规格金属矩形风管吊架的最小规格（mm)风管边长b吊杆直径横担规格角钢C 型槽钢b≤400ф8∟25×3［40×20×1.54002500按设计确定6.2.2角钢支架丝杆配双螺母后外露长度不得超过 15 毫米6.2.3风管横担：冲孔中心距离横担相应端面 25mm，距离风管边长度为 25mm6.2.4保温风管吊架不能直接接触风管，之间必须有与保温材料同厚的防腐垫木隔开，计算吊杆长度时必须要考虑到这一因素。6.2.5吊杆加长可采纳以下方法拼接:采纳搭接双侧连续焊，搭接长度不小于吊杆直径的 6倍;全牙丝杆采纳螺母接头连接，拧入螺母接头的丝杆长度应大于直径，并有防松动措施。6.2.6圆形柔性风管的吊架采纳抱箍形式，抱箍宽度≥25mm。6.2.7支架的焊接电流要调至合适，焊缝饱满，保证焊透、焊牢.不得有漏焊、裂纹、咬肉等缺陷。6.2.8支架制作完成后,应进行除锈刷漆,但需埋入墙内部分不刷漆.镀锌材料的切断口应刷防锈漆和银粉漆6.3支架安装6.3.1水平支架、吊架间距按下表确定（含保温）：水平安装金属风管支吊架最大间距（mm）风管边长或直径矩形风管圆形风管纵向咬口风管螺旋咬口风管≤ 400400040005000〉 4003000300037506.3.2确定水平支架、吊架位置、间距时还应注意以下几点：水平弯头的两端在 500mm ...
