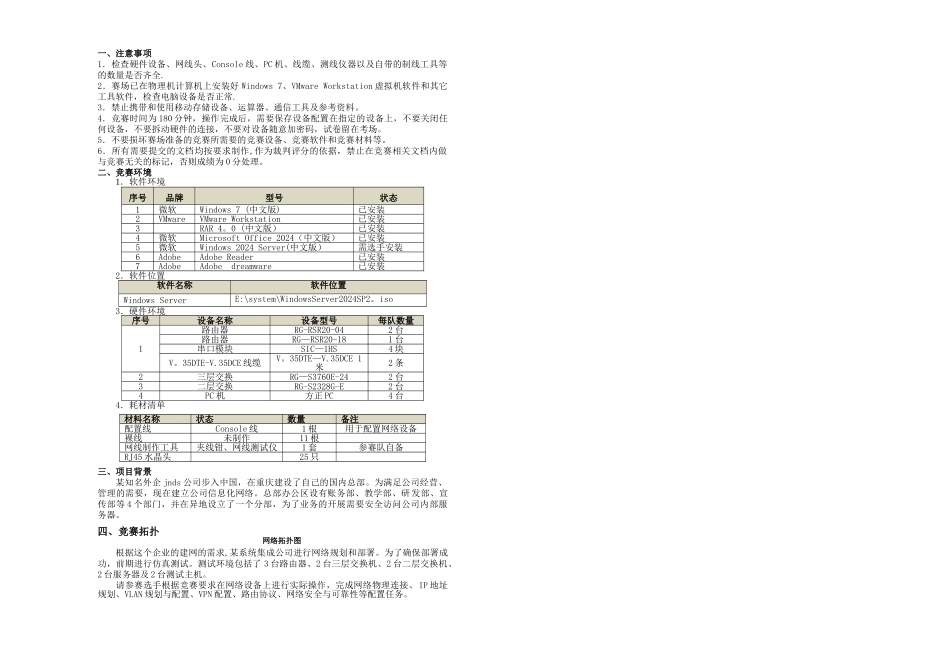

计算机网络管理员操作技能试卷VIP专享

一、注意事项1．检查硬件设备、网线头、Console 线、PC 机、线缆、测线仪器以及自带的制线工具等的数量是否齐全.2．赛场已在物理机计算机上安装好 Windows 7、VMware Workstation 虚拟机软件和其它工具软件，检查电脑设备是否正常.3．禁止携带和使用移动存储设备、运算器、通信工具及参考资料。4．竞赛时间为 180 分钟，操作完成后，需要保存设备配置在指定的设备上，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密码，试卷留在考场。5．不要损坏赛场准备的竞赛所需要的竞赛设备、竞赛软件和竞赛材料等。6．所有需要提交的文档均按要求制作,作为裁判评分的依据，禁止在竞赛相关文档内做与竞赛无关的标记，否则成绩为 0 分处理。二、竞赛环境1．软件环境序号品牌型号状态1微软Windows 7 (中文版)已安装2VMwareVMware Workstation已安装3RAR 4。0 (中文版）已安装4微软Microsoft Office 2024（中文版）已安装5微软Windows 2024 Server(中文版）需选手安装6AdobeAdobe Reader已安装7AdobeAdobe dreamware已安装2．软件位置软件名称软件位置Windows ServerE:\system\WindowsServer2024SP2。iso3．硬件环境序号设备名称设备型号每队数量1路由器RG-RSR20-042 台路由器RG—RSR20-181 台串口模块SIC—1HS4 块V。35DTE-V.35DCE 线缆V。35DTE—V.35DCE 1米2 条2三层交换RG—S3760E-242 台3二层交换RG-S2328G-E2 台4PC 机方正 PC4 台4．耗材清单材料名称状态数量备注配置线Console 线1 根用于配置网络设备裸线未制作11 根网线制作工具夹线钳、网线测试仪1 套参赛队自备RJ45 水晶头25 只三、项目背景某知名外企 jnds 公司步入中国，在重庆建设了自己的国内总部。为满足公司经营、管理的需要，现在建立公司信息化网络。总部办公区设有账务部、教学部、研 发部、宣传部等 4 个部门，并在异地设立了一个分部，为了业务的开展需要安全访问公司内部服务器。四、竞赛拓扑网络拓扑图根据这个企业的建网的需求,某系统集成公司进行网络规划和部署。为了确保部署成功，前期进行仿真测试。测试环境包括了 3 台路由器、2 台三层交换机、2 台二层交换机、2 台服务器及 2 台测试主机。请参赛选手根据竞赛要求在网络设备上进行实际操作，完成网络物理连接、 IP 地址规划、VLAN 规划与配置、VPN 配置、路由协议、网络安全与可靠性等配置任务。第Ⅰ部分 网络搭建(60 分)一、网络物理连接（共 5 分）1．...
