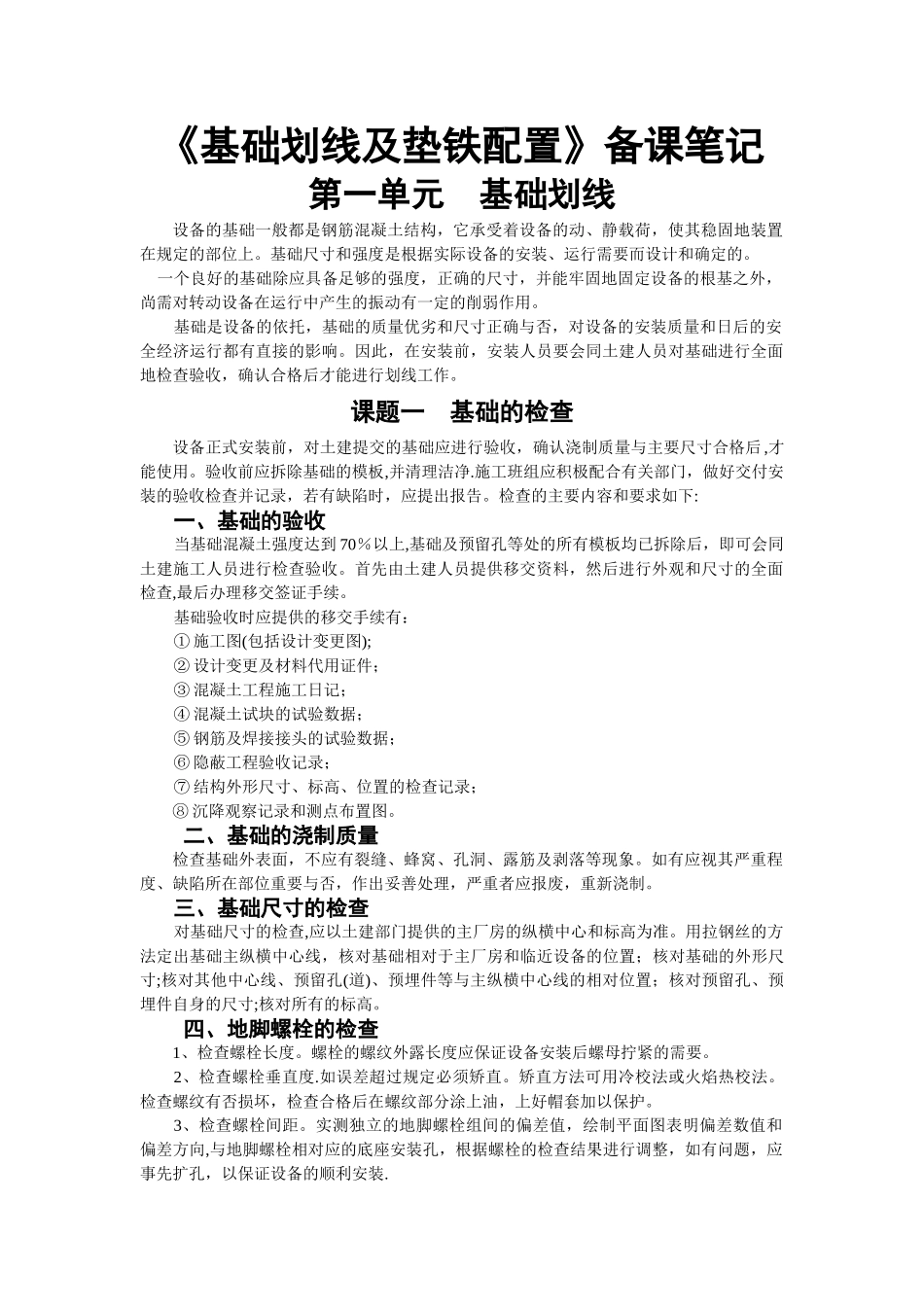

《基础划线及垫铁配置》备课笔记第一单元 基础划线设备的基础一般都是钢筋混凝土结构，它承受着设备的动、静载荷，使其稳固地装置在规定的部位上。基础尺寸和强度是根据实际设备的安装、运行需要而设计和确定的。 一个良好的基础除应具备足够的强度，正确的尺寸，并能牢固地固定设备的根基之外，尚需对转动设备在运行中产生的振动有一定的削弱作用。基础是设备的依托，基础的质量优劣和尺寸正确与否，对设备的安装质量和日后的安全经济运行都有直接的影响。因此，在安装前，安装人员要会同土建人员对基础进行全面地检查验收，确认合格后才能进行划线工作。课题一 基础的检查设备正式安装前，对土建提交的基础应进行验收，确认浇制质量与主要尺寸合格后 ,才能使用。验收前应拆除基础的模板,并清理洁净.施工班组应积极配合有关部门，做好交付安装的验收检查并记录，若有缺陷时，应提出报告。检查的主要内容和要求如下:一、基础的验收当基础混凝土强度达到 70％以上,基础及预留孔等处的所有模板均已拆除后，即可会同土建施工人员进行检查验收。首先由土建人员提供移交资料，然后进行外观和尺寸的全面检查,最后办理移交签证手续。基础验收时应提供的移交手续有：① 施工图(包括设计变更图);② 设计变更及材料代用证件；③ 混凝土工程施工日记；④ 混凝土试块的试验数据；⑤ 钢筋及焊接接头的试验数据；⑥ 隐蔽工程验收记录；⑦ 结构外形尺寸、标高、位置的检查记录；⑧ 沉降观察记录和测点布置图。二、基础的浇制质量检查基础外表面，不应有裂缝、蜂窝、孔洞、露筋及剥落等现象。如有应视其严重程度、缺陷所在部位重要与否，作出妥善处理，严重者应报废，重新浇制。三、基础尺寸的检查对基础尺寸的检查,应以土建部门提供的主厂房的纵横中心和标高为准。用拉钢丝的方法定出基础主纵横中心线，核对基础相对于主厂房和临近设备的位置；核对基础的外形尺寸;核对其他中心线、预留孔(道)、预埋件等与主纵横中心线的相对位置；核对预留孔、预埋件自身的尺寸;核对所有的标高。四、地脚螺栓的检查1、检查螺栓长度。螺栓的螺纹外露长度应保证设备安装后螺母拧紧的需要。2、检查螺栓垂直度.如误差超过规定必须矫直。矫直方法可用冷校法或火焰热校法。检查螺纹有否损坏，检查合格后在螺纹部分涂上油，上好帽套加以保护。3、检查螺栓间距。实测独立的地脚螺栓组间的偏差值，绘制平面图表明偏差数值和偏差方向,与地脚螺栓相对应的底座安装孔，根据螺栓的...
