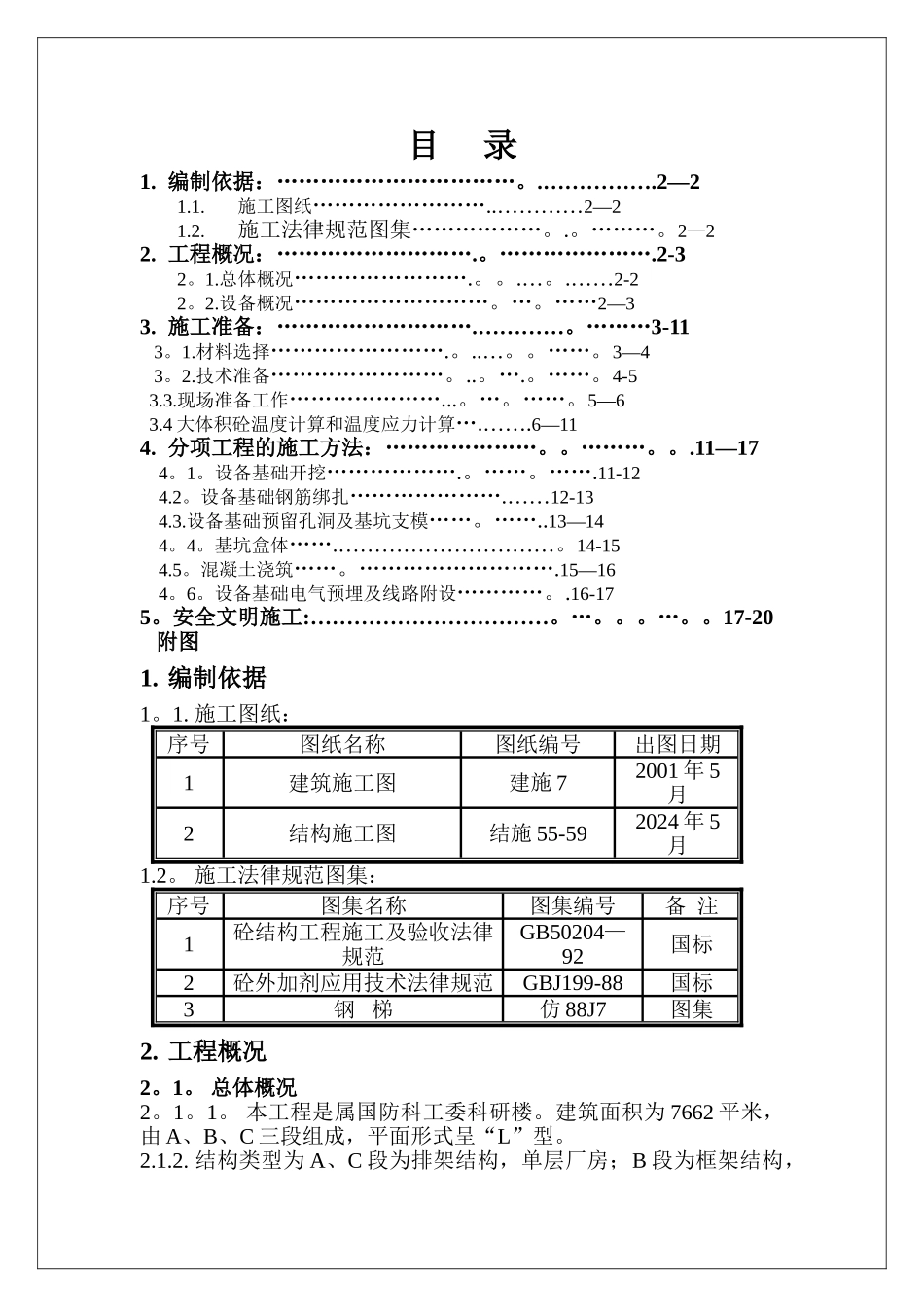

目 录1. 编制依据：……………………………。.…………….2—21.1.施工图纸……………………..…………2—21.2.施工法律规范图集………………。.。………。2—22. 工程概况：……………………….。………………….2-32。1.总体概况…………………….。。.…。.……2-22。2.设备概况………………………。…。……2—33. 施工准备：……………………….…………。………3-11 3。1.材料选择…………………….。..…。。……。3—4 3。2.技术准备……………………。..。….。……。4-5 3.3.现场准备工作…………………...。…。……。5—6 3.4 大体积砼温度计算和温度应力计算….…….6—114. 分项工程的施工方法：…………………。。………。。.11—174。1。设备基础开挖……………….。……。…….11-124.2。设备基础钢筋绑扎………………….……12-134.3.设备基础预留孔洞及基坑支模……。……..13—144。4。基坑盒体…….…………………………。14-154.5。混凝土浇筑……。……………………….15—164。6。设备基础电气预埋及线路附设…………。.16-175。安全文明施工:……………………………。…。。。…。。17-20 附图1. 编制依据1。1. 施工图纸：序号图纸名称图纸编号出图日期1建筑施工图建施 72001 年 5月2结构施工图结施 55-592024 年 5月1.2。 施工法律规范图集：序号图集名称图集编号备 注1砼结构工程施工及验收法律规范GB50204—92国标2砼外加剂应用技术法律规范GBJ199-88国标3钢 梯仿 88J7图集2. 工程概况2。1。 总体概况2。1。1。 本工程是属国防科工委科研楼。建筑面积为 7662 平米，由 A、B、C 三段组成，平面形式呈“L”型。2.1.2. 结构类型为 A、C 段为排架结构，单层厂房；B 段为框架结构，四层。2.2. 设备基础概况：2。2.1. 在本工程 C 段厂区内有一“六自由度运动系统基础”。该设备基础南北长向 57.6 米;东西宽为 6.67-15.163 米。设备基础埋深—4.52 米、-3.62 米、-2。04 米至-0.02 米。2.2.2。 本设备基础顶面，底面及侧面均配置构造钢筋:二级螺纹Φ14，间距为 200mm，有高低变化时钢筋搭接为 500mm。基础上坑〉1 米时，坑壁四周配二级螺纹 Φ14 钢筋，间距为 200mm。钢筋的搭接长度为 48d 钢筋直径.2。2。3. 本设备基础混凝土强度等级为 C20。基础下作 100mm 厚C10 混凝土垫层，每边伸出基础 100mm.2.2.4. 根据本设备基础的设计特性：施工精度要求高;基坑、...
