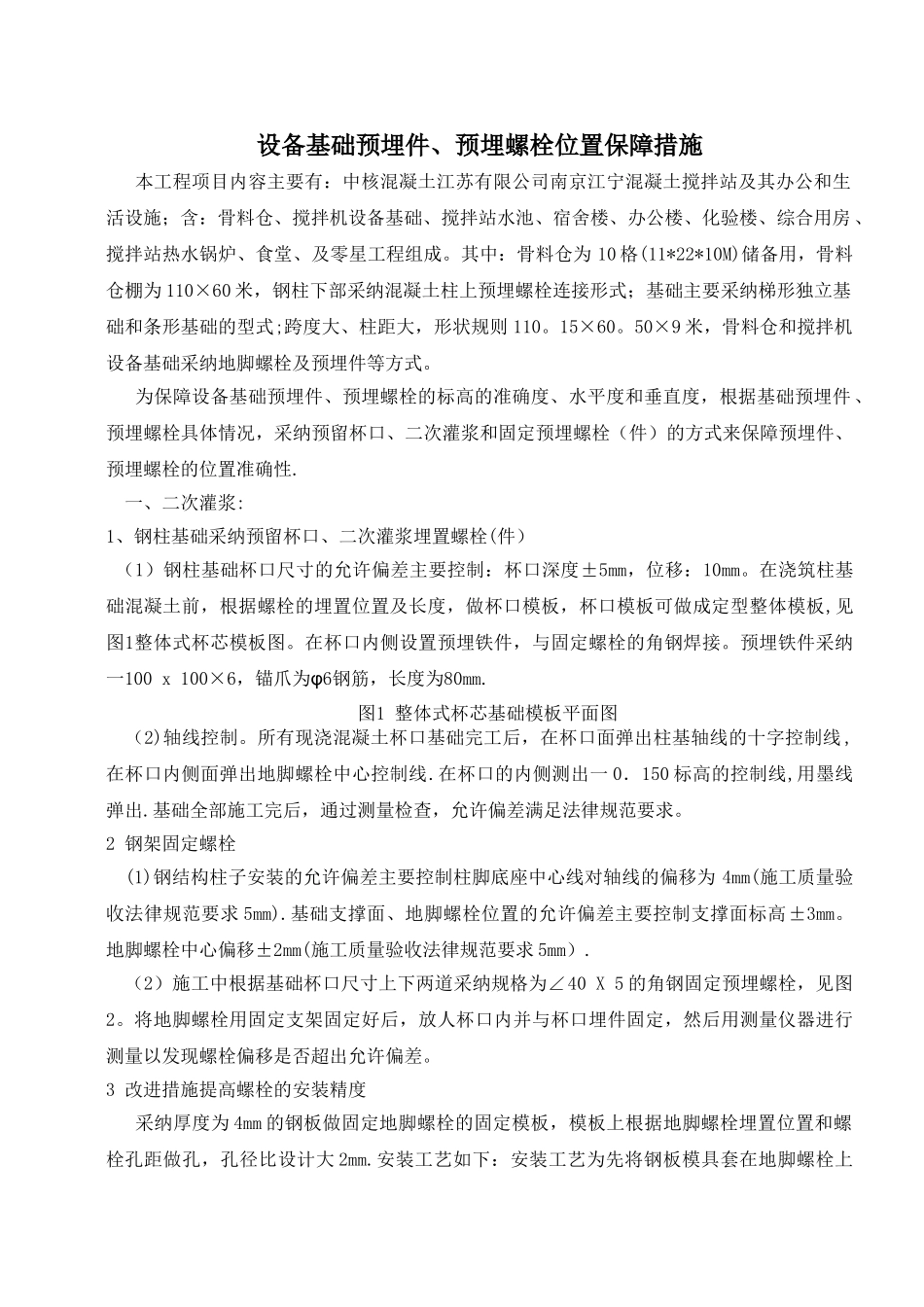

设备基础预埋件、预埋螺栓位置保障措施 本工程项目内容主要有：中核混凝土江苏有限公司南京江宁混凝土搅拌站及其办公和生活设施；含：骨料仓、搅拌机设备基础、搅拌站水池、宿舍楼、办公楼、化验楼、综合用房 、搅拌站热水锅炉、食堂、及零星工程组成
其中：骨料仓为 10 格(11*22*10M)储备用，骨料仓棚为 110×60 米，钢柱下部采纳混凝土柱上预埋螺栓连接形式；基础主要采纳梯形独立基础和条形基础的型式;跨度大、柱距大，形状规则 110
50×9 米，骨料仓和搅拌机设备基础采纳地脚螺栓及预埋件等方式
为保障设备基础预埋件、预埋螺栓的标高的准确度、水平度和垂直度，根据基础预埋件 、预埋螺栓具体情况，采纳预留杯口、二次灌浆和固定预埋螺栓（件）的方式来保障预埋件、预埋螺栓的位置准确性
一、二次灌浆: 1、钢柱基础采纳预留杯口、二次灌浆埋置螺栓(件） （1）钢柱基础杯口尺寸的允许偏差主要控制：杯口深度±5mm，位移：10mm
在浇筑柱基础混凝土前，根据螺栓的埋置位置及长度，做杯口模板，杯口模板可做成定型整体模板,见图1整体式杯芯模板图
在杯口内侧设置预埋铁件，与固定螺栓的角钢焊接
预埋铁件采纳一100 x 100×6，锚爪为φ6钢筋，长度为80mm
图1 整体式杯芯基础模板平面图 （2)轴线控制
所有现浇混凝土杯口基础完工后，在杯口面弹出柱基轴线的十字控制线 ,在杯口内侧面弹出地脚螺栓中心控制线
在杯口的内侧测出一 0．150 标高的控制线,用墨线弹出
基础全部施工完后，通过测量检查，允许偏差满足法律规范要求
2 钢架固定螺栓 (1)钢结构柱子安装的允许偏差主要控制柱脚底座中心线对轴线的偏移为 4mm(施工质量验收法律规范要求 5mm)
基础支撑面、地脚螺栓位置的允许偏差主要控制支撑面标高±3mm
地脚螺栓中心偏移±2mm(施工质量验收法律规范要求 5mm）
