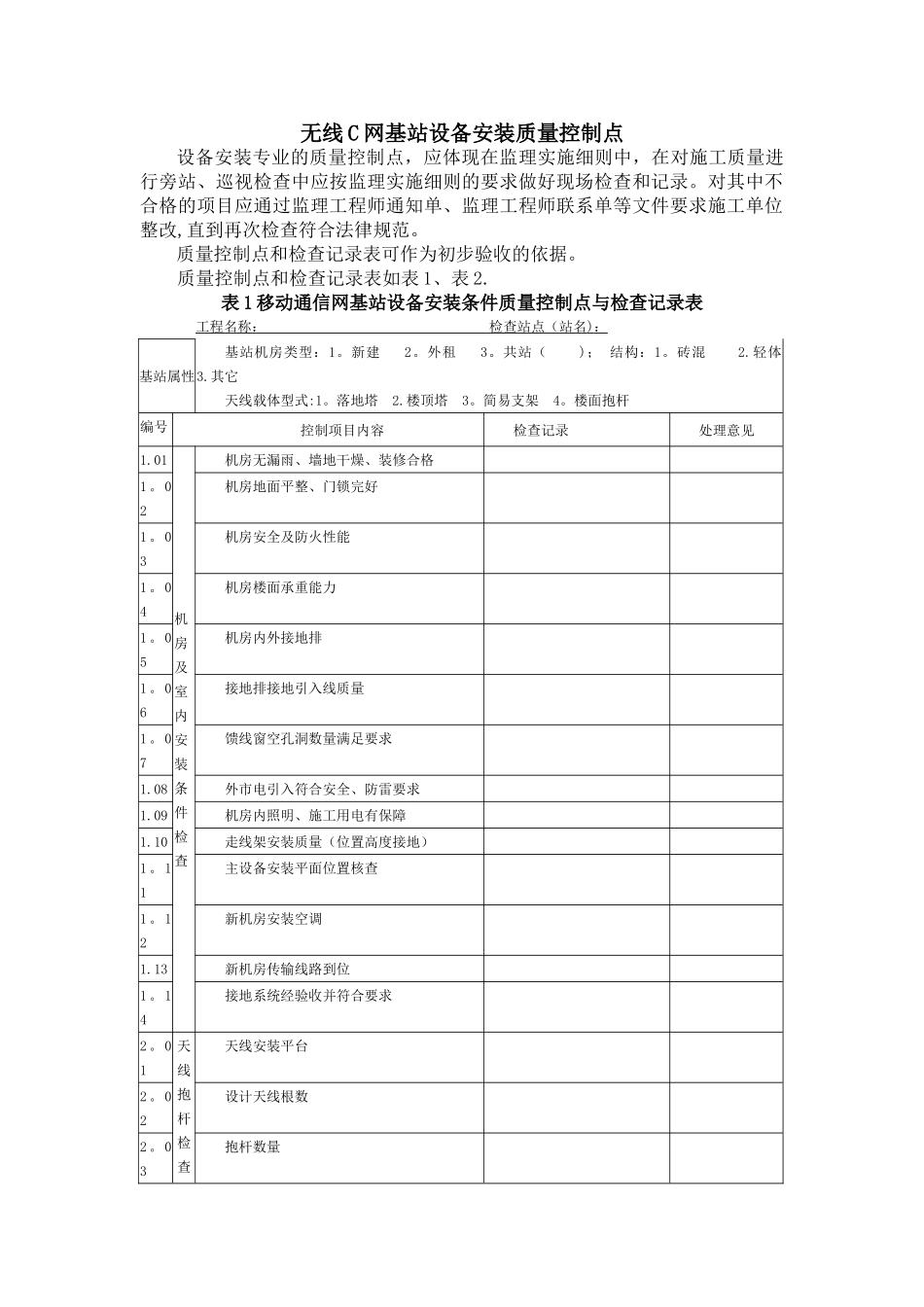

无线 C 网基站设备安装质量控制点设备安装专业的质量控制点，应体现在监理实施细则中，在对施工质量进行旁站、巡视检查中应按监理实施细则的要求做好现场检查和记录。对其中不合格的项目应通过监理工程师通知单、监理工程师联系单等文件要求施工单位整改,直到再次检查符合法律规范。质量控制点和检查记录表可作为初步验收的依据。质量控制点和检查记录表如表 1、表 2.表 1 移动通信网基站设备安装条件质量控制点与检查记录表工程名称： 检查站点（站名 ) ： 基站属性基站机房类型：1。新建 2。外租 3。共站（ )； 结构：1。砖混 2.轻体 3.其它天线载体型式:1。落地塔 2.楼顶塔 3。简易支架 4。楼面抱杆 编号控制项目内容检查记录处理意见1.01机房及室内安装条件检查机房无漏雨、墙地干燥、装修合格1。02机房地面平整、门锁完好1。03机房安全及防火性能1。04机房楼面承重能力1。05机房内外接地排1。06接地排接地引入线质量1。07馈线窗空孔洞数量满足要求1.08外市电引入符合安全、防雷要求1.09机房内照明、施工用电有保障1.10走线架安装质量（位置高度接地）1。11主设备安装平面位置核查1。12新机房安装空调1.13新机房传输线路到位1。14接地系统经验收并符合要求2。01天线抱杆检查天线安装平台2。02设计天线根数2。03抱杆数量2.04抱杆悬臂安装工艺及防锈抗蚀性能2.05天线抱杆悬臂伸出塔体长度2.06抱杆直径固定方式2.07相关抱杆间水平分离度2.08相关抱杆间垂直分离度2.09抱杆垂直度偏差2.10抱杆是否处于避雷针 45°保护范围内2.11拟安装天线前方障碍物情况3.01其它塔和抱杆避雷系统检查3。02塔上有无 A、B、C 三点接地位置预留3.03有无合适的馈线走线位置3。04铁塔和抱杆到馈线窗间有无连续走线架4。01现场存在的需要解决的问题4.024.034。044.05现场监理： 施工队: 随工： 检查日期： 年 月 日表 2 基站设备安装工程质量控制点与检查记录表一、天馈线系统质量控制点与检查记录表 工程名称： ;站名: ；塔型： ;检查日期 年 月 日;编号 编号控制项目内容法律规范标准要求检查记录处理意见1天、馈、跳线数质量规格、型号、数量必须符合设计要求2。1天馈线组装吊挂 符合技术说明书的要求2。2天线安装位置符合设计要求2。3天线固定符合法律规范工艺要求2。4天线垂直度符合设计要求，误差＜1°2.5天线方位角符合设计要求，误差不超过 5°2.6天线俯仰角符合设计要求，误差不超过 1°2.7相关天线间水平分符合设计...
