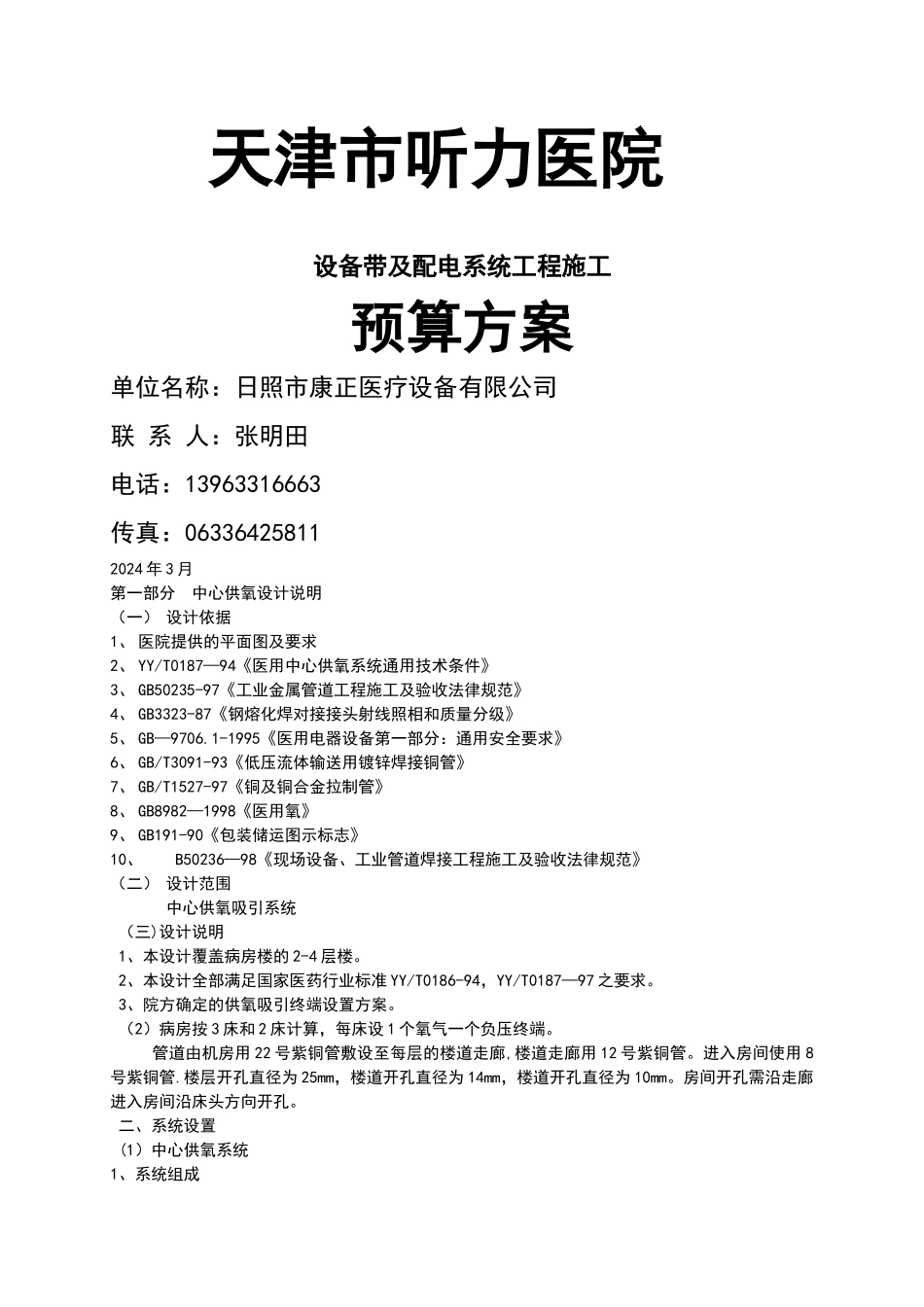

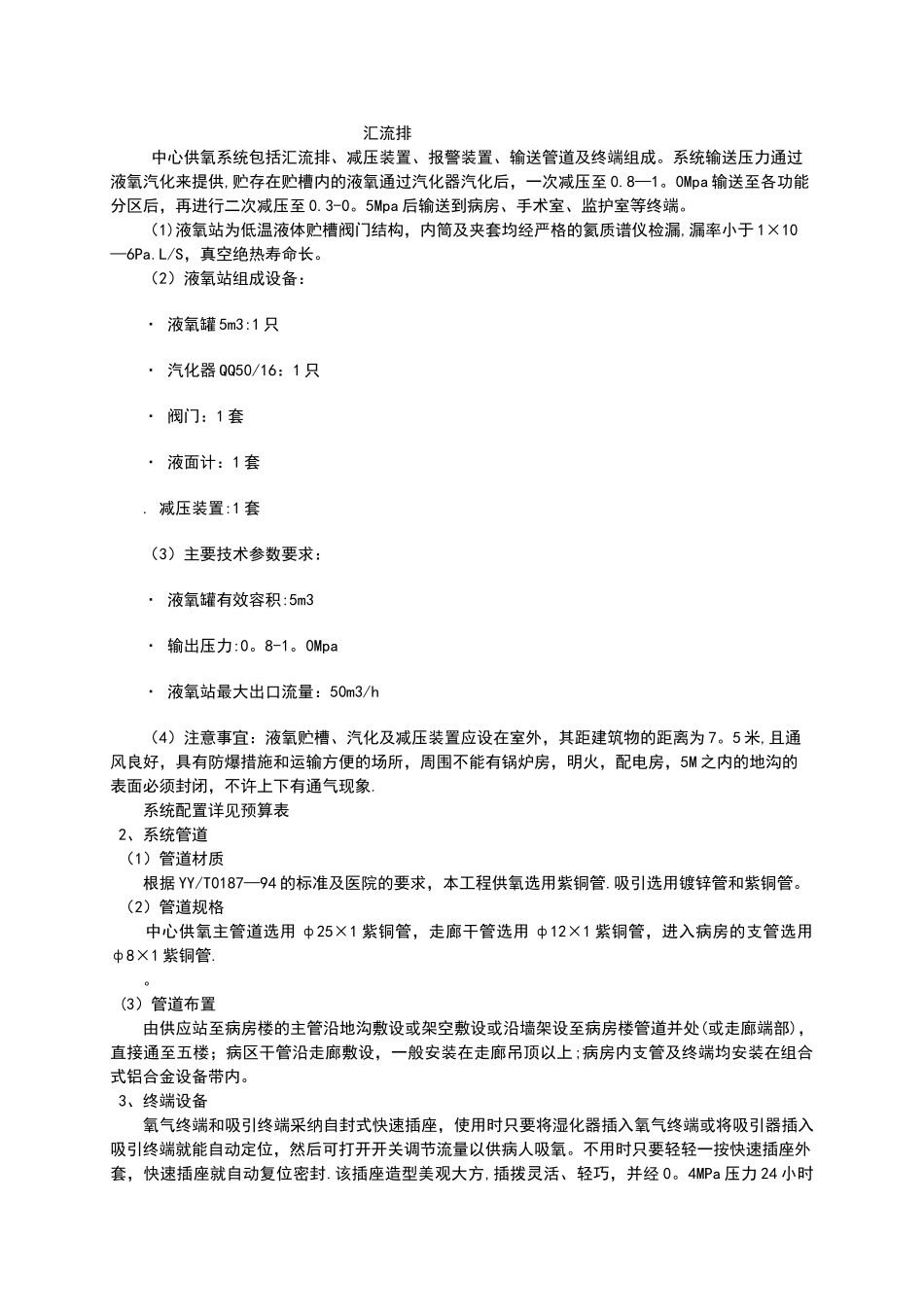

天津市听力医院 设备带及配电系统工程施工预算方案单位名称：日照市康正医疗设备有限公司联 系 人：张明田 电话：13963316663传真：06336425811 2024 年 3 月第一部分 中心供氧设计说明（一） 设计依据1、 医院提供的平面图及要求2、 YY/T0187—94《医用中心供氧系统通用技术条件》3、 GB50235-97《工业金属管道工程施工及验收法律规范》4、 GB3323-87《钢熔化焊对接接头射线照相和质量分级》5、 GB—9706.1-1995《医用电器设备第一部分：通用安全要求》6、 GB/T3091-93《低压流体输送用镀锌焊接铜管》7、 GB/T1527-97《铜及铜合金拉制管》8、 GB8982—1998《医用氧》9、 GB191-90《包装储运图示标志》10、B50236—98《现场设备、工业管道焊接工程施工及验收法律规范》（二） 设计范围中心供氧吸引系统（三)设计说明1、本设计覆盖病房楼的 2-4 层楼。2、本设计全部满足国家医药行业标准 YY/T0186-94，YY/T0187—97 之要求。3、院方确定的供氧吸引终端设置方案。（2）病房按 3 床和 2 床计算，每床设 1 个氧气一个负压终端。 管道由机房用 22 号紫铜管敷设至每层的楼道走廊,楼道走廊用 12 号紫铜管。进入房间使用 8号紫铜管.楼层开孔直径为 25mm，楼道开孔直径为 14mm，楼道开孔直径为 10mm。房间开孔需沿走廊进入房间沿床头方向开孔。二、系统设置(1）中心供氧系统1、系统组成 汇流排 中心供氧系统包括汇流排、减压装置、报警装置、输送管道及终端组成。系统输送压力通过液氧汽化来提供,贮存在贮槽内的液氧通过汽化器汽化后，一次减压至 0.8—1。0Mpa 输送至各功能分区后，再进行二次减压至 0.3-0。5Mpa 后输送到病房、手术室、监护室等终端。（1)液氧站为低温液体贮槽阀门结构，内筒及夹套均经严格的氦质谱仪检漏,漏率小于 1×10—6Pa.L/S，真空绝热寿命长。（2）液氧站组成设备： · 液氧罐 5m3:1 只 · 汽化器 QQ50/16：1 只 · 阀门：1 套· 液面计：1 套 . 减压装置:1 套 （3）主要技术参数要求： · 液氧罐有效容积:5m3 · 输出压力:0。8-1。0Mpa · 液氧站最大出口流量：50m3/h（4）注意事宜：液氧贮槽、汽化及减压装置应设在室外，其距建筑物的距离为 7。5 米,且通风良好，具有防爆措施和运输方便的场所，周围不能有锅炉房，明火，配电房，5M 之内的地沟的表面必须封闭，不许上下有通气现象.系统配置详见预算表2、系统管道（1）管道材质 根据 YY/T0187—94 的...
