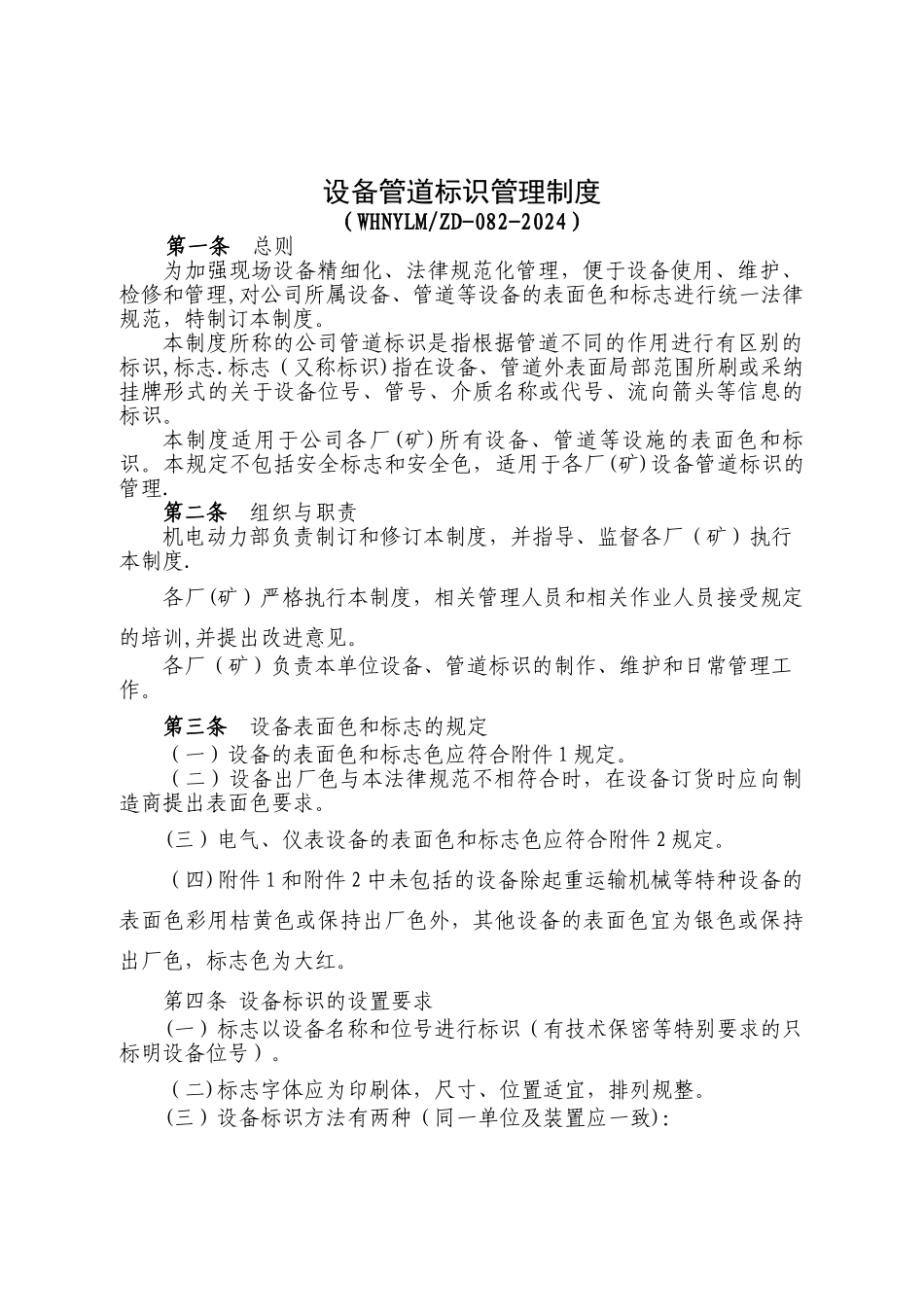

设备管道标识管理制度（WHNYLM/ZD-082-2024）第一条 总则为加强现场设备精细化、法律规范化管理，便于设备使用、维护、检修和管理,对公司所属设备、管道等设备的表面色和标志进行统一法律规范，特制订本制度。本制度所称的公司管道标识是指根据管道不同的作用进行有区别的标识,标志.标志（又称标识)指在设备、管道外表面局部范围所刷或采纳挂牌形式的关于设备位号、管号、介质名称或代号、流向箭头等信息的标识。本制度适用于公司各厂(矿)所有设备、管道等设施的表面色和标识。本规定不包括安全标志和安全色，适用于各厂(矿)设备管道标识的管理.第二条 组织与职责机电动力部负责制订和修订本制度，并指导、监督各厂（矿）执行本制度. 各厂(矿）严格执行本制度，相关管理人员和相关作业人员接受规定的培训,并提出改进意见。各厂（矿）负责本单位设备、管道标识的制作、维护和日常管理工作。第三条 设备表面色和标志的规定（一）设备的表面色和标志色应符合附件 1 规定。（二）设备出厂色与本法律规范不相符合时，在设备订货时应向制造商提出表面色要求。(三）电气、仪表设备的表面色和标志色应符合附件 2 规定。（四)附件 1 和附件 2 中未包括的设备除起重运输机械等特种设备的表面色彩用桔黄色或保持出厂色外，其他设备的表面色宜为银色或保持出厂色，标志色为大红。第四条 设备标识的设置要求(一）标志以设备名称和位号进行标识（有技术保密等特别要求的只标明设备位号）。（二)标志字体应为印刷体，尺寸、位置适宜，排列规整。(三）设备标识方法有两种（同一单位及装置应一致)：（四）直接在设备或其基础上进行涂刷,根据标志色进行标识.标志应刷在设备主视方向一侧的醒目部位，只有当涂在基础上更便于观察时才可涂刷在基础上。（五）电机转向以红色标识在其尾部端盖上标出。(六）管道1.地上管道的表面色和标志应符合附件 3 规定。2.管道标志的设置应符合下列要求:（1)在附件 3 中列出标志色的管道，其阀门、分支和设备进出口处（1m 范围内）以及跨越装置边界处应刷管道标识.（2）字样标识应采纳介质的中文名称，同一装置内的字样表示应一致。（3）需标识管道起止点（根据现场位置确定）（4）需标识管道的公称直径（以毫米为单位的具体数字，下同）（5）当介质为双向流动时，应采纳双向箭头表示。（6)字样和箭头的尺寸、位置应适宜，排列规整.3。管道标志有以下三种标识方法，同一单位内所有装置标识方法应一致.(1）按要求,在管...
