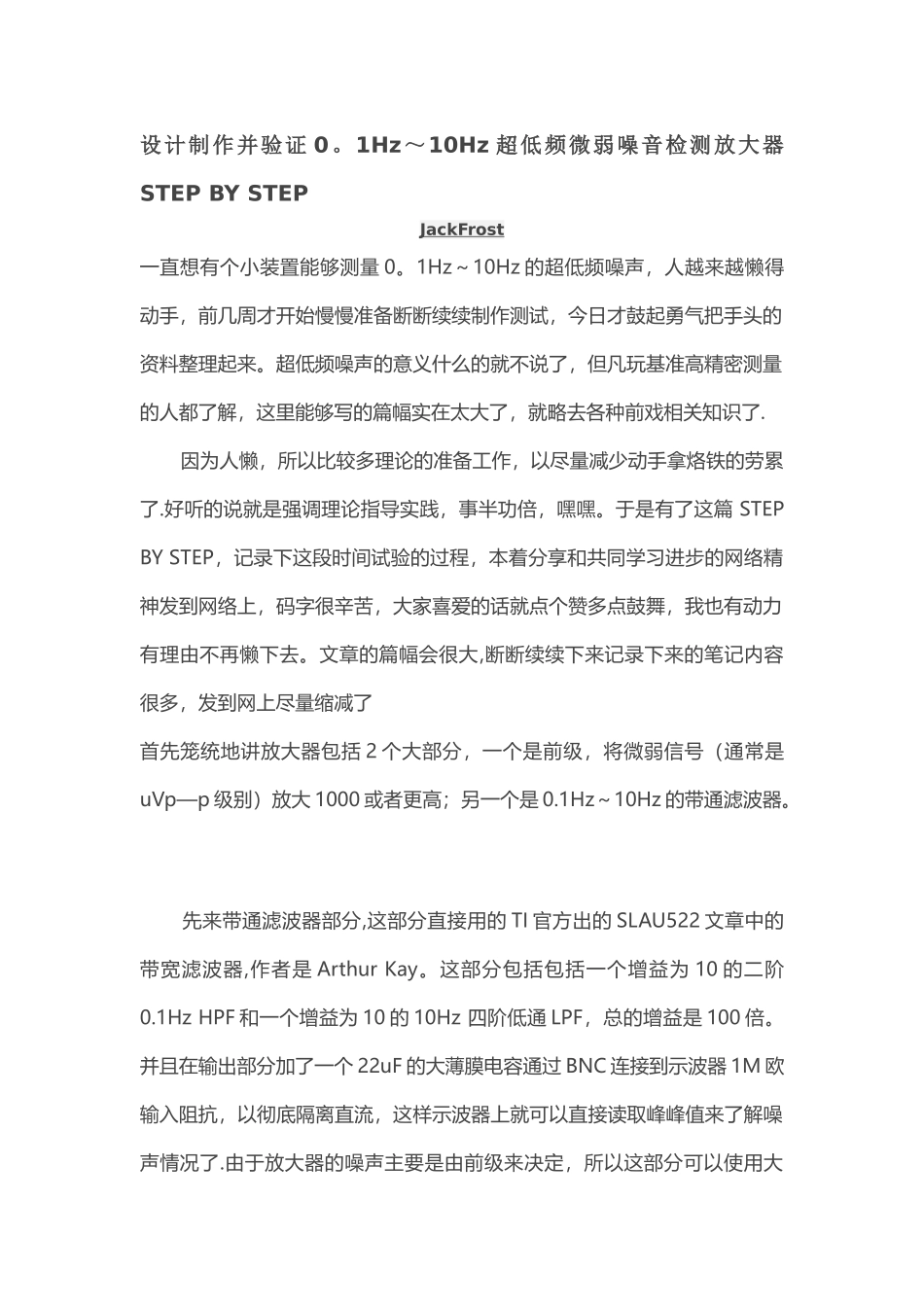

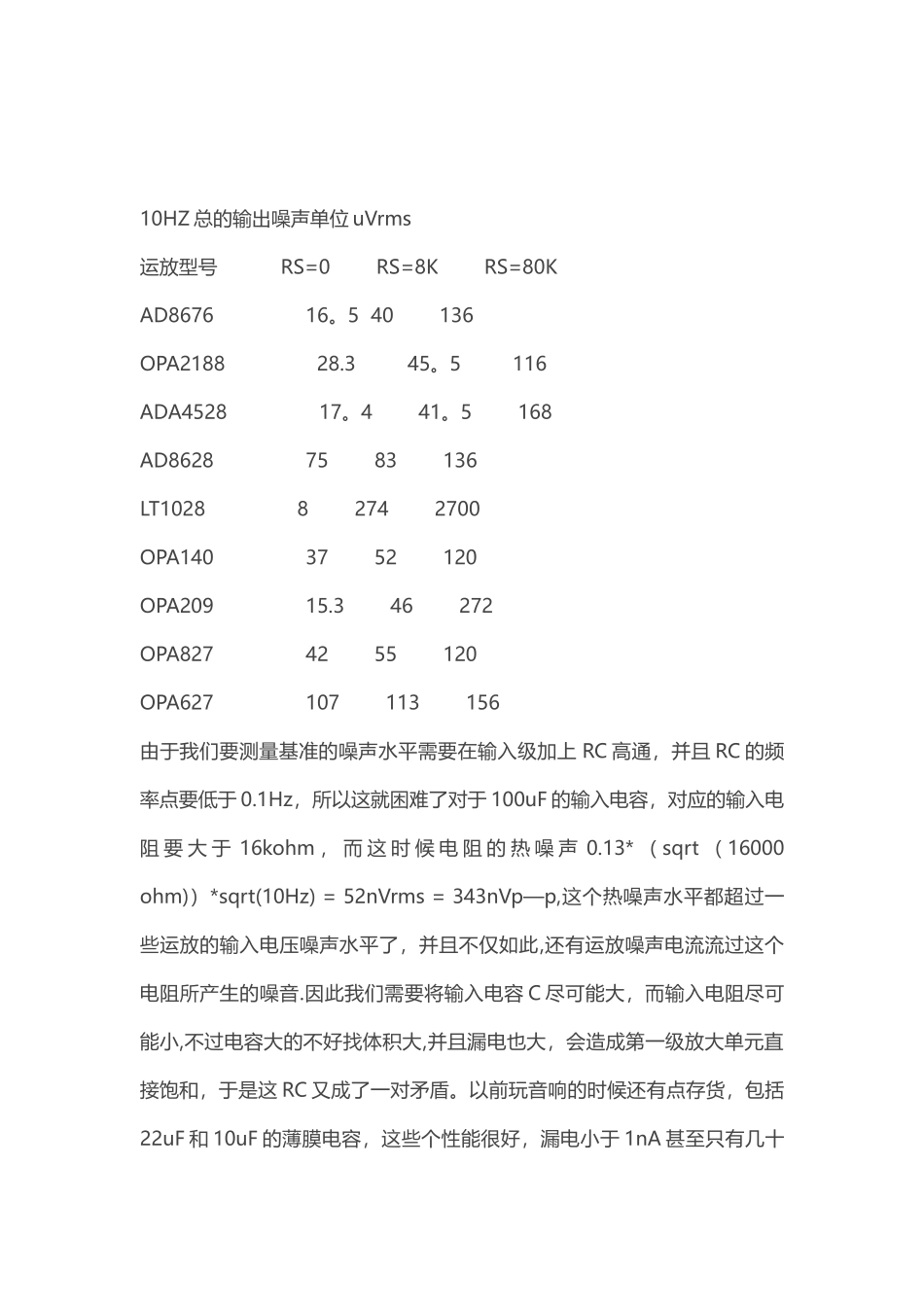

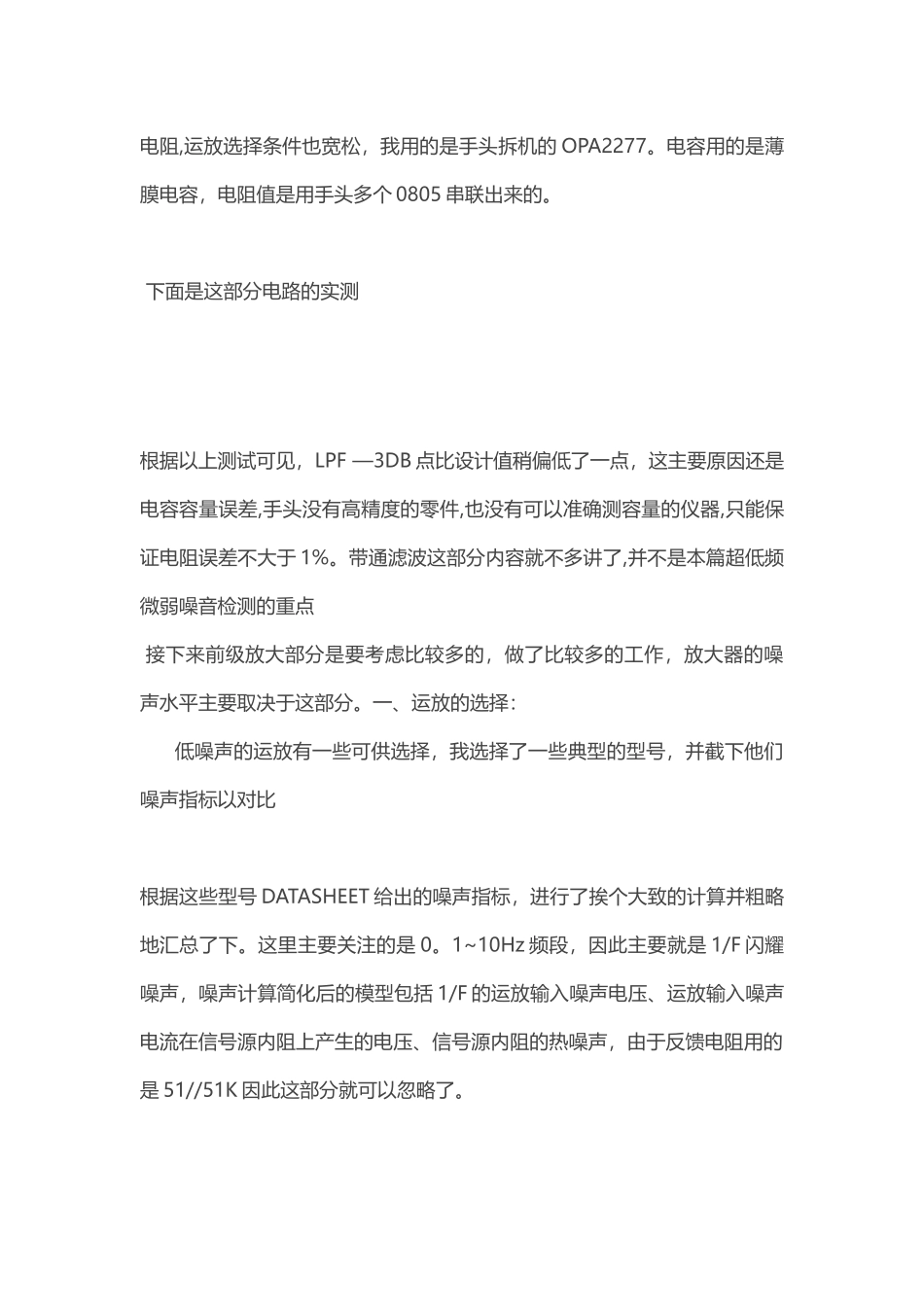

设计制作并验证 0。1Hz～10Hz 超低频微弱噪音检测放大器STEP BY STEPJackFrost一直想有个小装置能够测量 0。1Hz～10Hz 的超低频噪声，人越来越懒得动手，前几周才开始慢慢准备断断续续制作测试，今日才鼓起勇气把手头的资料整理起来。超低频噪声的意义什么的就不说了，但凡玩基准高精密测量的人都了解，这里能够写的篇幅实在太大了，就略去各种前戏相关知识了. 因为人懒，所以比较多理论的准备工作，以尽量减少动手拿烙铁的劳累了.好听的说就是强调理论指导实践，事半功倍，嘿嘿。于是有了这篇 STEP BY STEP，记录下这段时间试验的过程，本着分享和共同学习进步的网络精神发到网络上，码字很辛苦，大家喜爱的话就点个赞多点鼓舞，我也有动力有理由不再懒下去。文章的篇幅会很大,断断续续下来记录下来的笔记内容很多，发到网上尽量缩减了首先笼统地讲放大器包括 2 个大部分，一个是前级，将微弱信号（通常是uVp—p 级别）放大 1000 或者更高；另一个是 0.1Hz～10Hz 的带通滤波器。 先来带通滤波器部分,这部分直接用的 TI 官方出的 SLAU522 文章中的带宽滤波器,作者是 Arthur Kay。这部分包括包括一个增益为 10 的二阶0.1Hz HPF 和一个增益为 10 的 10Hz 四阶低通 LPF，总的增益是 100 倍。并且在输出部分加了一个 22uF 的大薄膜电容通过 BNC 连接到示波器 1M 欧输入阻抗，以彻底隔离直流，这样示波器上就可以直接读取峰峰值来了解噪声情况了.由于放大器的噪声主要是由前级来决定，所以这部分可以使用大电阻,运放选择条件也宽松，我用的是手头拆机的 OPA2277。电容用的是薄膜电容，电阻值是用手头多个 0805 串联出来的。 下面是这部分电路的实测 根据以上测试可见，LPF —3DB 点比设计值稍偏低了一点，这主要原因还是电容容量误差,手头没有高精度的零件,也没有可以准确测容量的仪器,只能保证电阻误差不大于 1%。带通滤波这部分内容就不多讲了,并不是本篇超低频微弱噪音检测的重点 接下来前级放大部分是要考虑比较多的，做了比较多的工作，放大器的噪声水平主要取决于这部分。一、运放的选择： 低噪声的运放有一些可供选择，我选择了一些典型的型号，并截下他们噪声指标以对比 根据这些型号 DATASHEET 给出的噪声指标，进行了挨个大致的计算并粗略地汇总了下。这里主要关注的是 0。1~10Hz 频段，因此主要就是 1/F 闪耀噪声，噪声计算简化后的模型包括 1/F 的运放输入噪声电压、运放输入...
