10KV架空线路设计说明

10KV架空线路设计说明_第1页
1/7
10KV架空线路设计说明_第2页
2/7
10KV架空线路设计说明_第3页
3/7

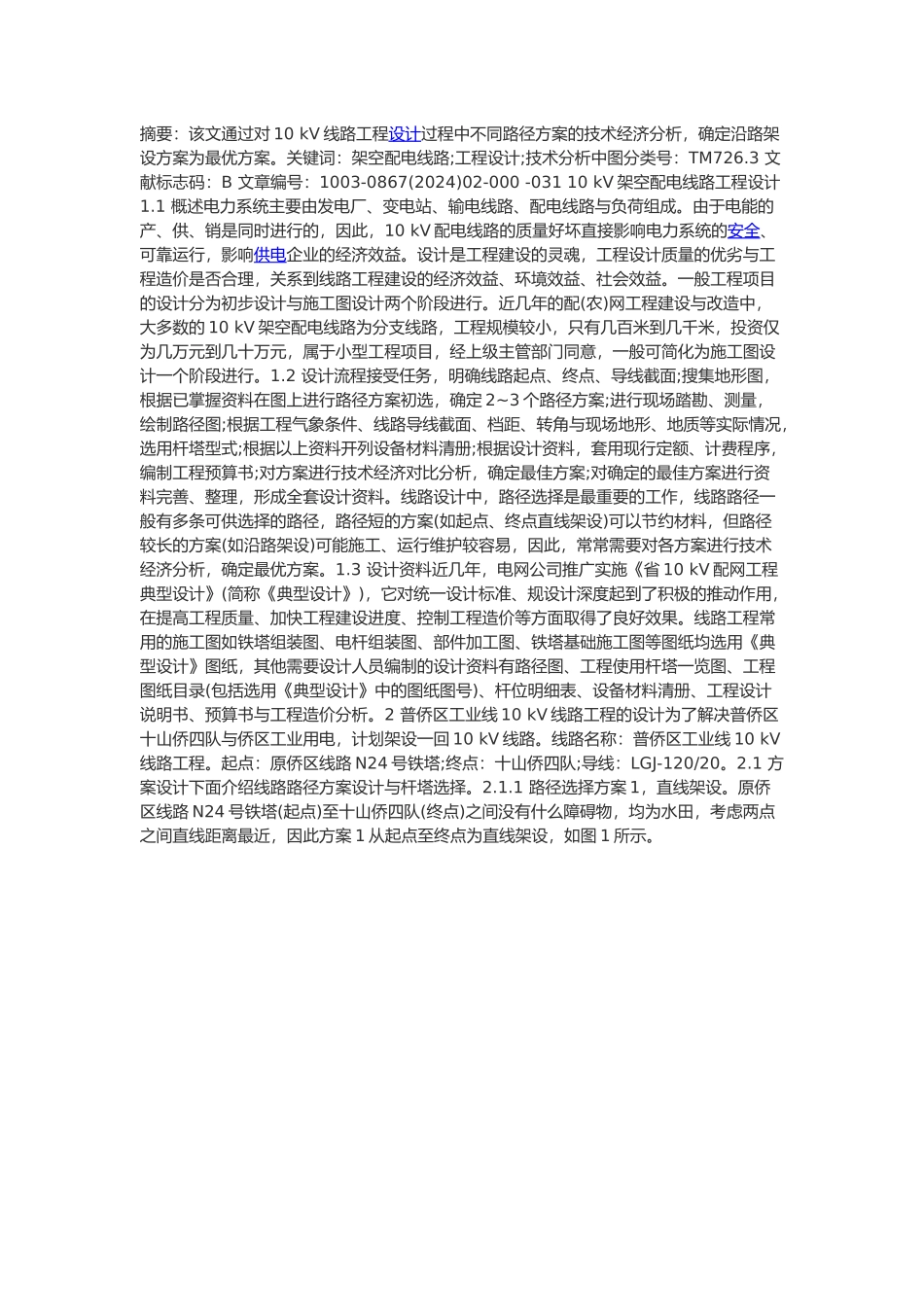

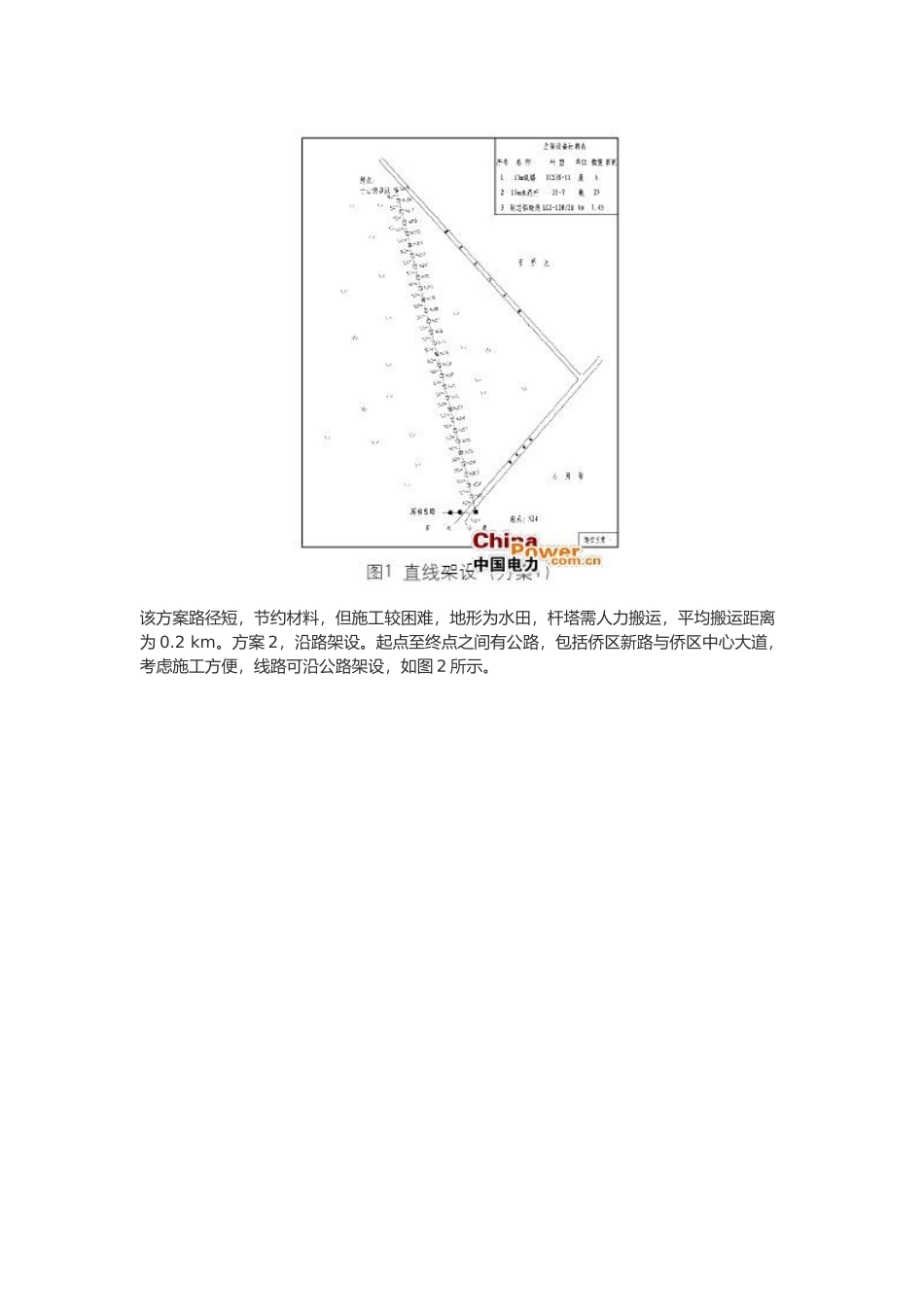

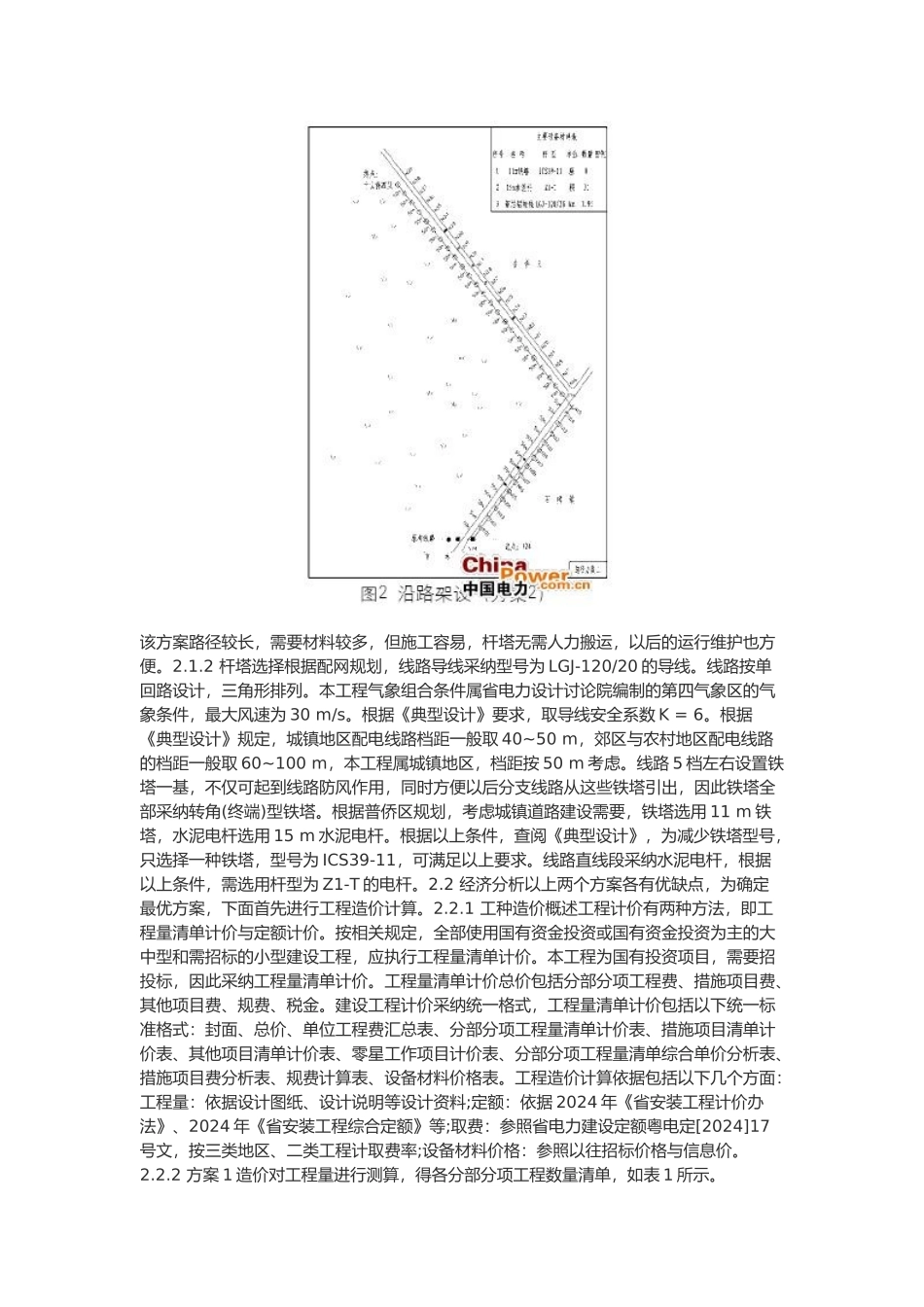

摘要:该文通过对 10 kV 线路工程设计过程中不同路径方案的技术经济分析,确定沿路架设方案为最优方案。关键词:架空配电线路;工程设计;技术分析中图分类号:TM726.3 文献标志码:B 文章编号:1003-0867(2024)02-000 -031 10 kV 架空配电线路工程设计1.1 概述电力系统主要由发电厂、变电站、输电线路、配电线路与负荷组成。由于电能的产、供、销是同时进行的,因此,10 kV 配电线路的质量好坏直接影响电力系统的安全、可靠运行,影响供电企业的经济效益。设计是工程建设的灵魂,工程设计质量的优劣与工程造价是否合理,关系到线路工程建设的经济效益、环境效益、社会效益。一般工程项目的设计分为初步设计与施工图设计两个阶段进行。近几年的配(农)网工程建设与改造中,大多数的 10 kV 架空配电线路为分支线路,工程规模较小,只有几百米到几千米,投资仅为几万元到几十万元,属于小型工程项目,经上级主管部门同意,一般可简化为施工图设计一个阶段进行。1.2 设计流程接受任务,明确线路起点、终点、导线截面;搜集地形图,根据已掌握资料在图上进行路径方案初选,确定 2~3 个路径方案;进行现场踏勘、测量,绘制路径图;根据工程气象条件、线路导线截面、档距、转角与现场地形、地质等实际情况,选用杆塔型式;根据以上资料开列设备材料清册;根据设计资料,套用现行定额、计费程序,编制工程预算书;对方案进行技术经济对比分析,确定最佳方案;对确定的最佳方案进行资料完善、整理,形成全套设计资料。线路设计中,路径选择是最重要的工作,线路路径一般有多条可供选择的路径,路径短的方案(如起点、终点直线架设)可以节约材料,但路径较长的方案(如沿路架设)可能施工、运行维护较容易,因此,常常需要对各方案进行技术经济分析,确定最优方案。1.3 设计资料近几年,电网公司推广实施《省 10 kV 配网工程典型设计》(简称《典型设计》),它对统一设计标准、规设计深度起到了积极的推动作用,在提高工程质量、加快工程建设进度、控制工程造价等方面取得了良好效果。线路工程常用的施工图如铁塔组装图、电杆组装图、部件加工图、铁塔基础施工图等图纸均选用《典型设计》图纸,其他需要设计人员编制的设计资料有路径图、工程使用杆塔一览图、工程图纸目录(包括选用《典型设计》中的图纸图号)、杆位明细表、设备材料清册、工程设计说明书、预算书与工程造价分析。2 普侨区工业线 10 kV 线路工程的设计为了解决普侨区十山侨四队与...
