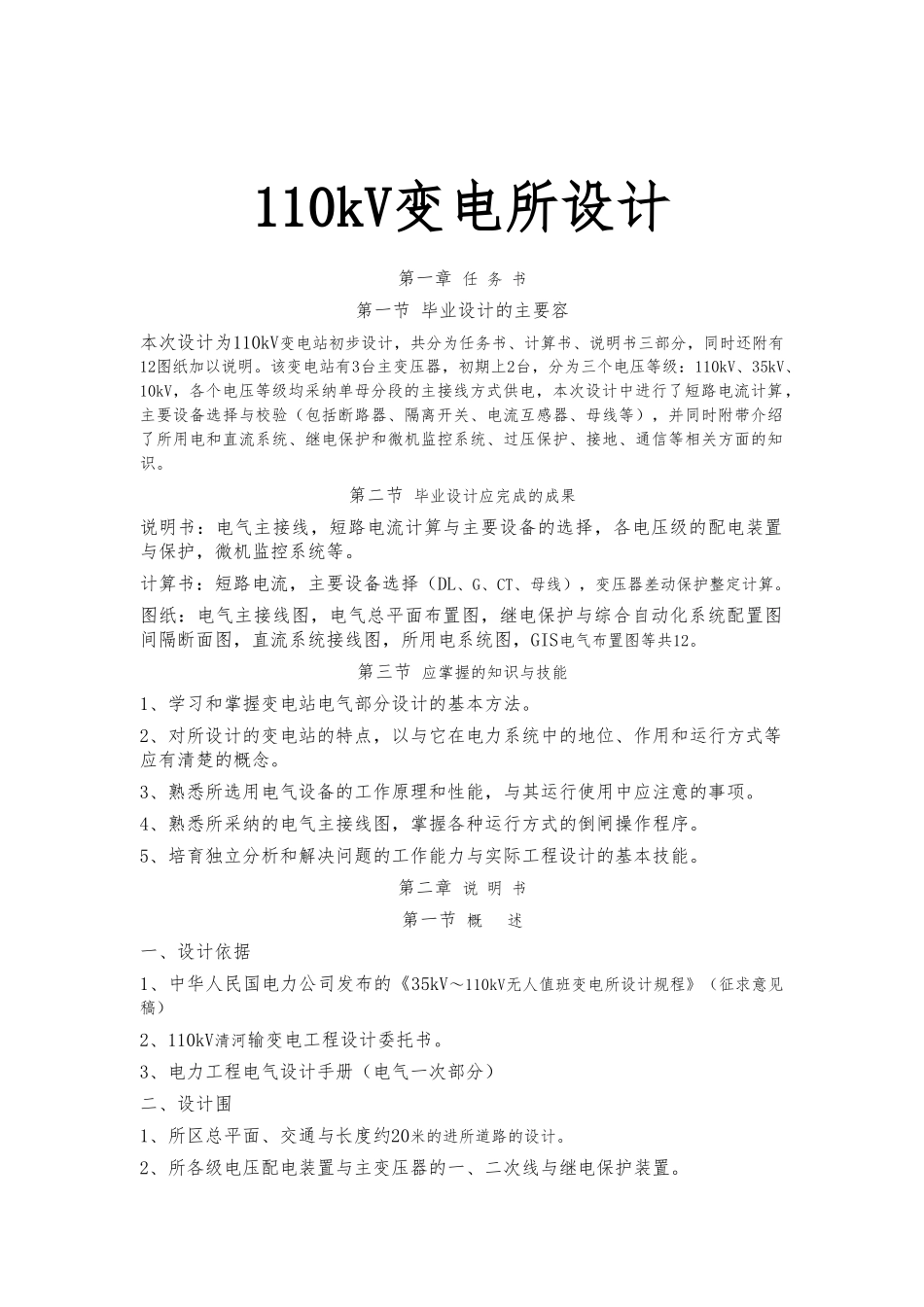

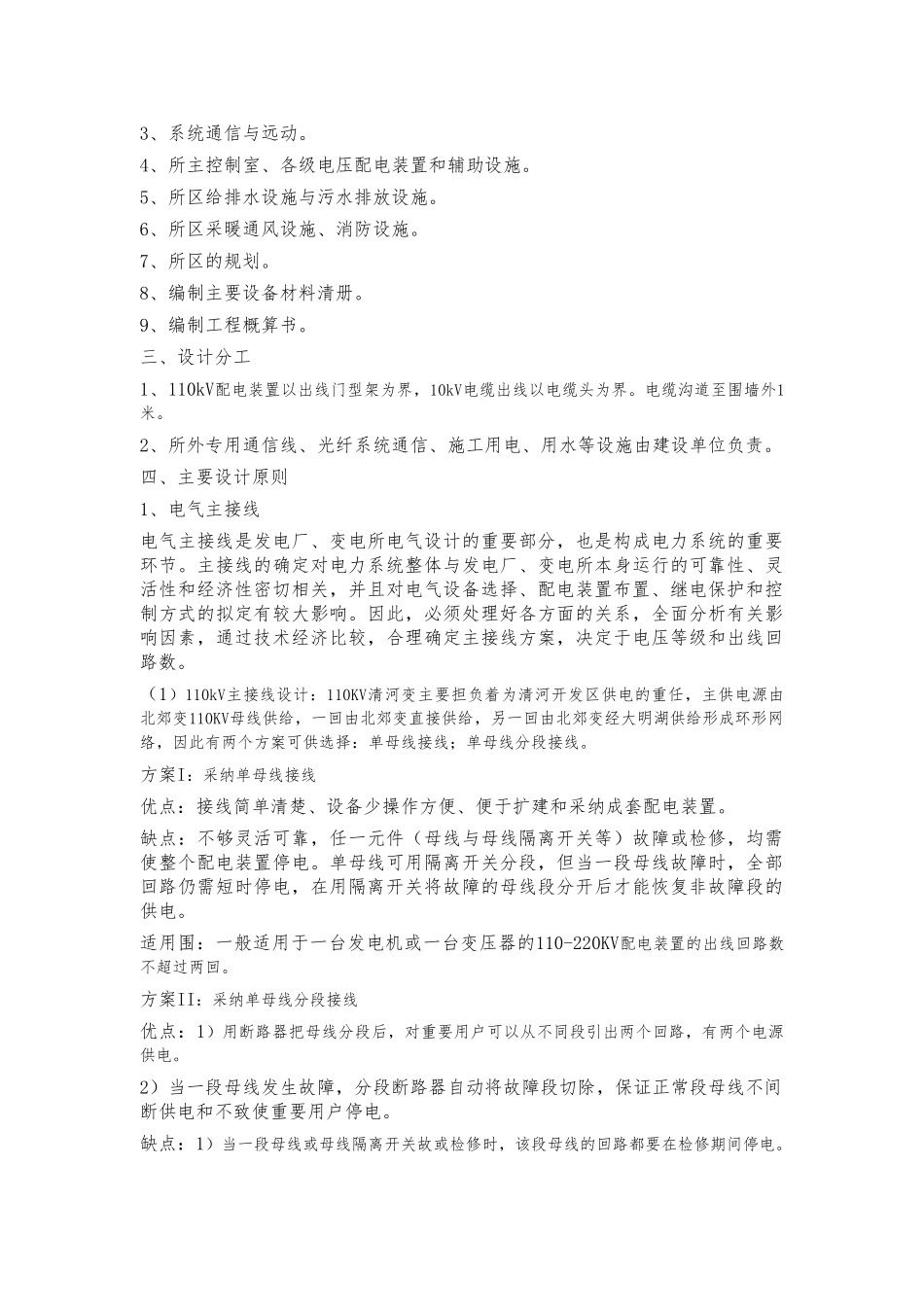

110kV变电所设计第一章 任 务 书第一节 毕业设计的主要容本次设计为110kV变电站初步设计，共分为任务书、计算书、说明书三部分，同时还附有12图纸加以说明。该变电站有3台主变压器，初期上2台，分为三个电压等级：110kV、35kV、10kV，各个电压等级均采纳单母分段的主接线方式供电，本次设计中进行了短路电流计算，主要设备选择与校验（包括断路器、隔离开关、电流互感器、母线等），并同时附带介绍了所用电和直流系统、继电保护和微机监控系统、过压保护、接地、通信等相关方面的知识。第二节 毕业设计应完成的成果说明书：电气主接线，短路电流计算与主要设备的选择，各电压级的配电装置与保护，微机监控系统等。计算书：短路电流，主要设备选择（DL、G、CT、母线），变压器差动保护整定计算。图纸：电气主接线图，电气总平面布置图，继电保护与综合自动化系统配置图间隔断面图，直流系统接线图，所用电系统图，GIS电气布置图等共12。第三节 应掌握的知识与技能1、学习和掌握变电站电气部分设计的基本方法。2、对所设计的变电站的特点，以与它在电力系统中的地位、作用和运行方式等应有清楚的概念。3、熟悉所选用电气设备的工作原理和性能，与其运行使用中应注意的事项。4、熟悉所采纳的电气主接线图，掌握各种运行方式的倒闸操作程序。5、培育独立分析和解决问题的工作能力与实际工程设计的基本技能。第二章 说 明 书第一节 概 述一、设计依据1、中华人民国电力公司发布的《35kV～110kV无人值班变电所设计规程》（征求意见稿）2、110kV清河输变电工程设计委托书。3、电力工程电气设计手册（电气一次部分）二、设计围1、所区总平面、交通与长度约20米的进所道路的设计。2、所各级电压配电装置与主变压器的一、二次线与继电保护装置。3、系统通信与远动。4、所主控制室、各级电压配电装置和辅助设施。5、所区给排水设施与污水排放设施。6、所区采暖通风设施、消防设施。7、所区的规划。8、编制主要设备材料清册。9、编制工程概算书。三、设计分工1、110kV配电装置以出线门型架为界，10kV电缆出线以电缆头为界。电缆沟道至围墙外1米。2、所外专用通信线、光纤系统通信、施工用电、用水等设施由建设单位负责。四、主要设计原则1、电气主接线电气主接线是发电厂、变电所电气设计的重要部分，也是构成电力系统的重要环节。主接线的确定对电力系统整体与发电厂、变电所本身运行的可靠性、灵活性和经济性密切相关，并且对电气设备选择、配电装...
