110kv地方降压变电站电气一次系统设计说明

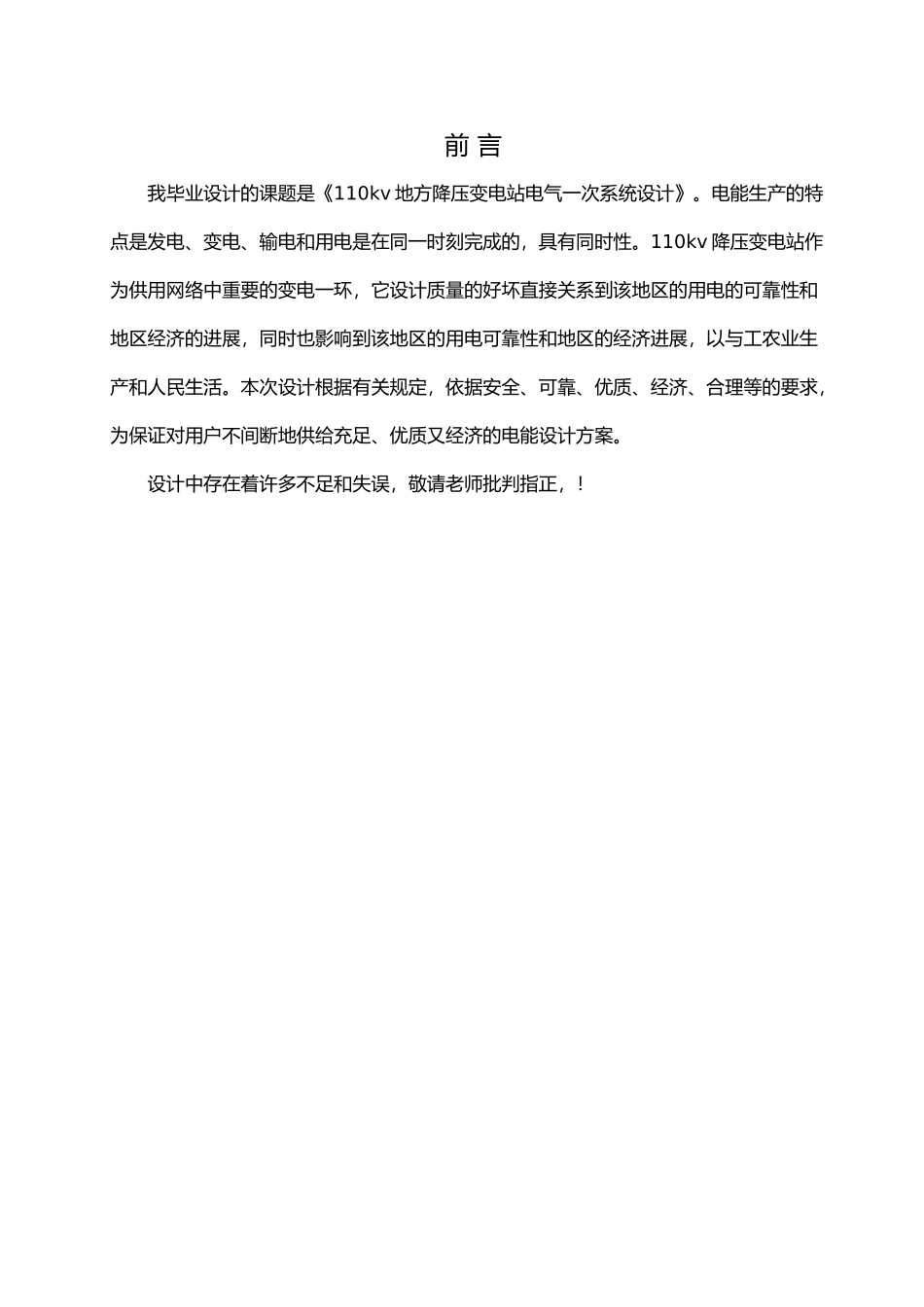

110kv地方降压变电站电气一次系统设计说明_第1页
1/49

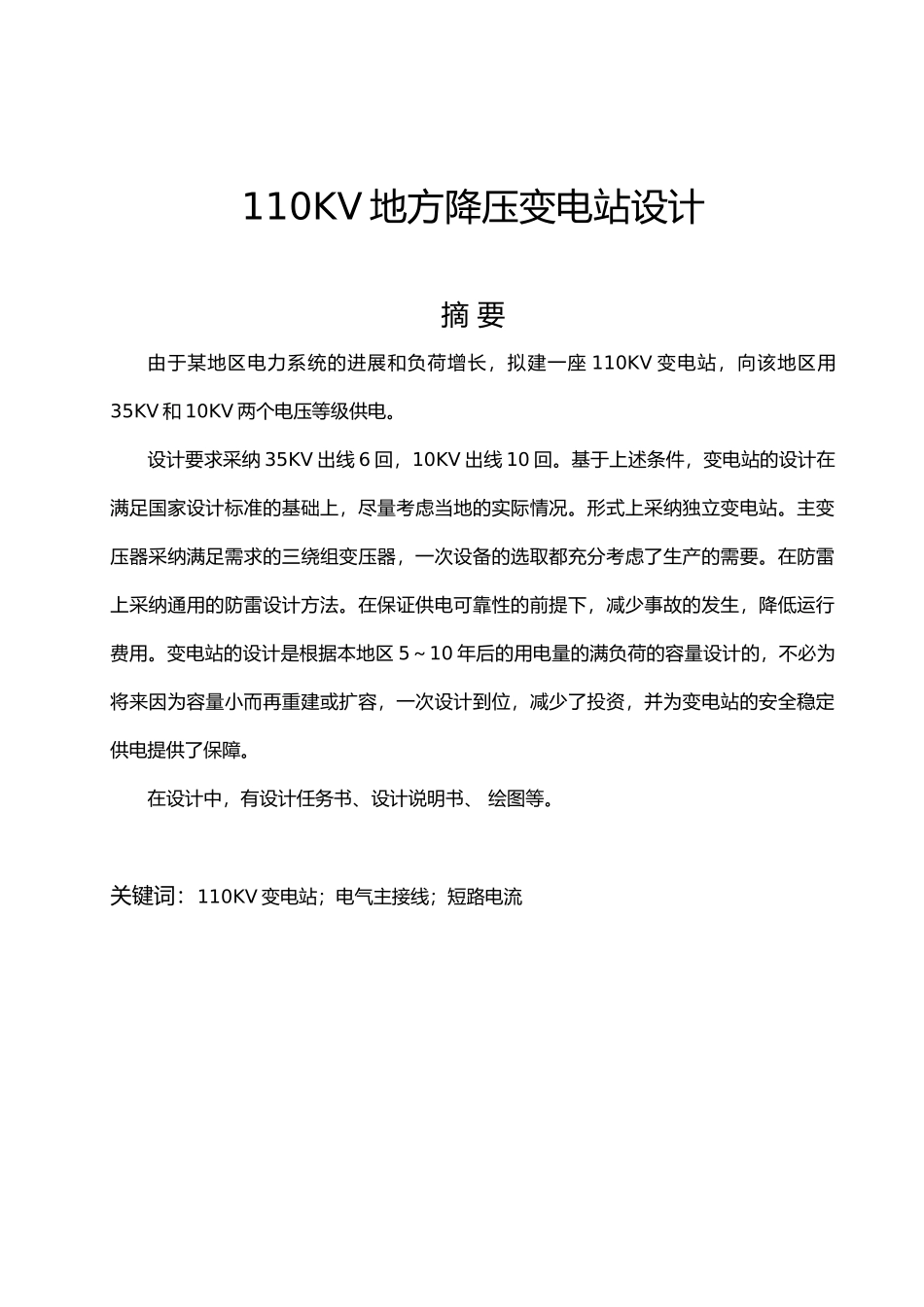

110kv地方降压变电站电气一次系统设计说明_第2页
2/49

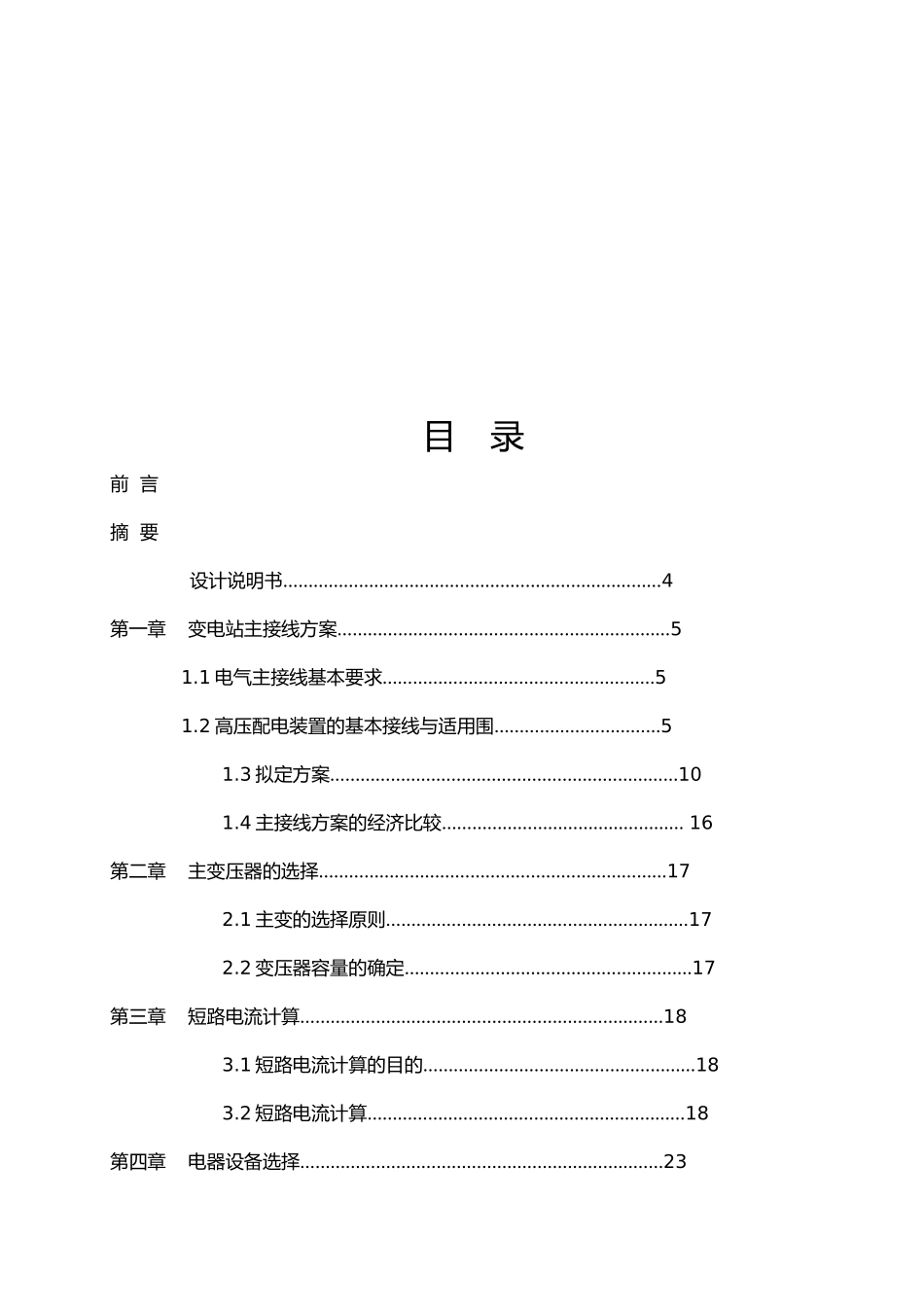

110kv地方降压变电站电气一次系统设计说明_第3页
3/49
前 言我毕业设计的课题是《110kv 地方降压变电站电气一次系统设计》。电能生产的特点是发电、变电、输电和用电是在同一时刻完成的,具有同时性。110kv 降压变电站作为供用网络中重要的变电一环,它设计质量的好坏直接关系到该地区的用电的可靠性和地区经济的进展,同时也影响到该地区的用电可靠性和地区的经济进展,以与工农业生产和人民生活。本次设计根据有关规定,依据安全、可靠、优质、经济、合理等的要求,为保证对用户不间断地供给充足、优质又经济的电能设计方案。设计中存在着许多不足和失误,敬请老师批判指正,!110KV 地方降压变电站设计摘 要由于某地区电力系统的进展和负荷增长,拟建一座 110KV 变电站,向该地区用35KV 和 10KV 两个电压等级供电。设计要求采纳 35KV 出线 6 回,10KV 出线 10 回。基于上述条件,变电站的设计在满足国家设计标准的基础上,尽量考虑当地的实际情况。形式上采纳独立变电站。主变压器采纳满足需求的三绕组变压器,一次设备的选取都充分考虑了生产的需要。在防雷上采纳通用的防雷设计方法。在保证供电可靠性的前提下,减少事故的发生,降低运行费用。变电站的设计是根据本地区 5~10 年后的用电量的满负荷的容量设计的,不必为将来因为容量小而再重建或扩容,一次设计到位,减少了投资,并为变电站的安全稳定供电提供了保障。 在设计中,有设计任务书、设计说明书、 绘图等。关键词:110KV 变电站;电气主接线;短路电流目 录前 言摘 要 设计说明书…………………………………………………………………4第一章 变电站主接线方案…………………………………………………………5 1.1 电气主接线基本要求………………………………………………5 1.2 高压配电装置的基本接线与适用围……………………………51.3 拟定方案……………………………………………………………101.4 主接线方案的经济比较………………………………………… 16第二章 主变压器的选择……………………………………………………………172.1 主变的选择原则……………………………………………………172.2 变压器容量的确定…………………………………………………17第三章 短路电流计算………………………………………………………………183.1 短路电流计算的目的………………………………………………183.2 短路电流计算………………………………………………………18第四章 电器设备选择…...
