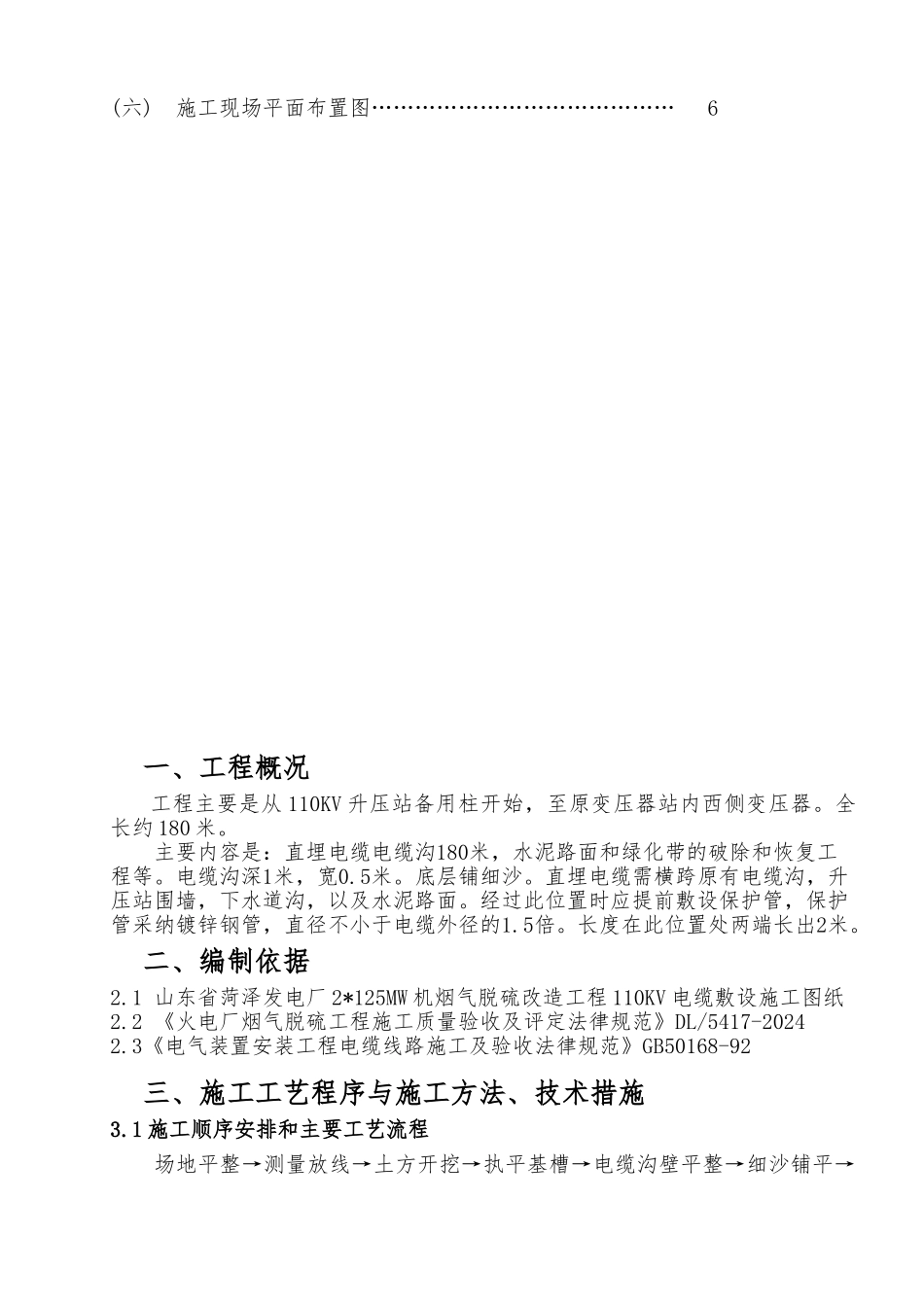

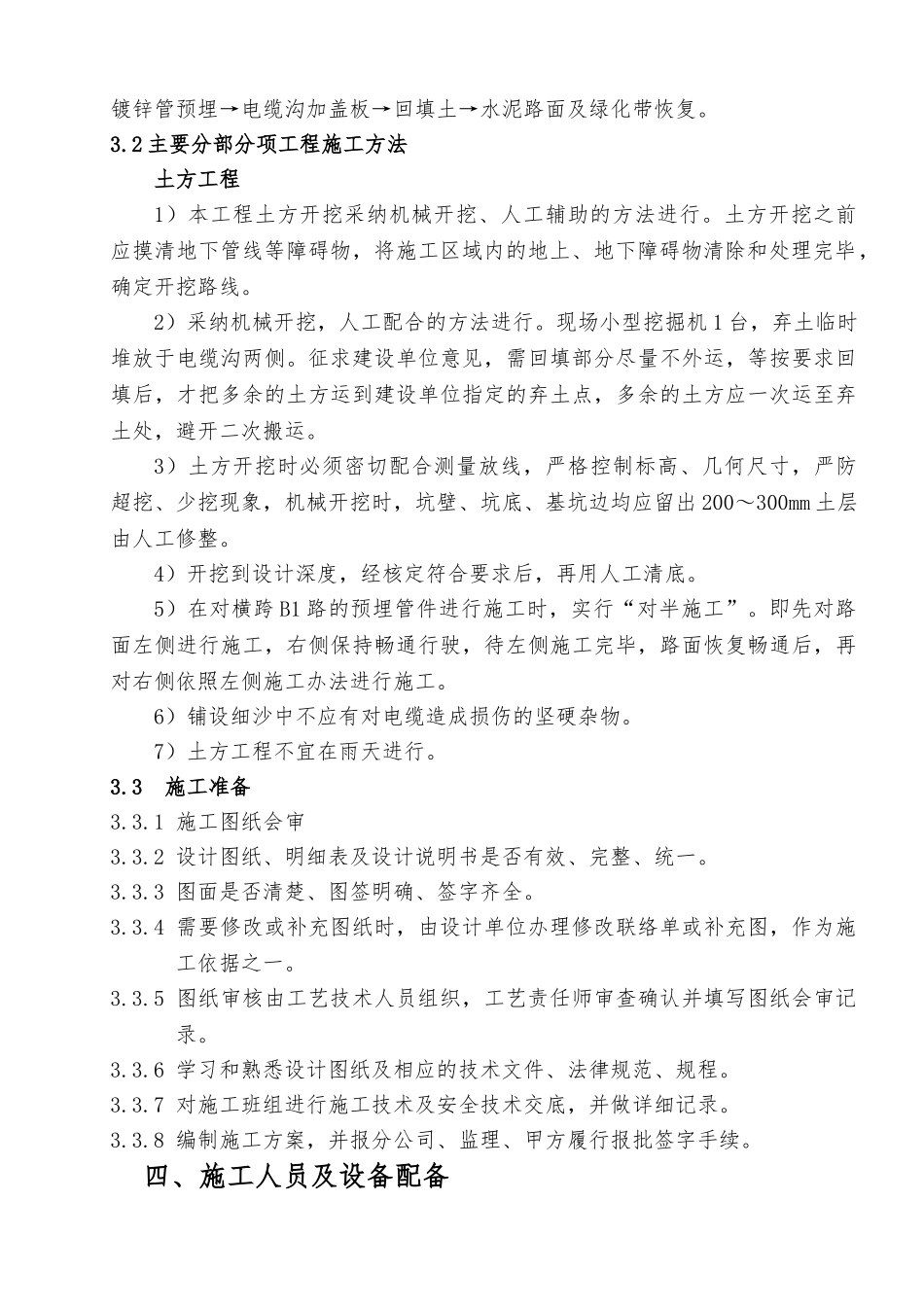

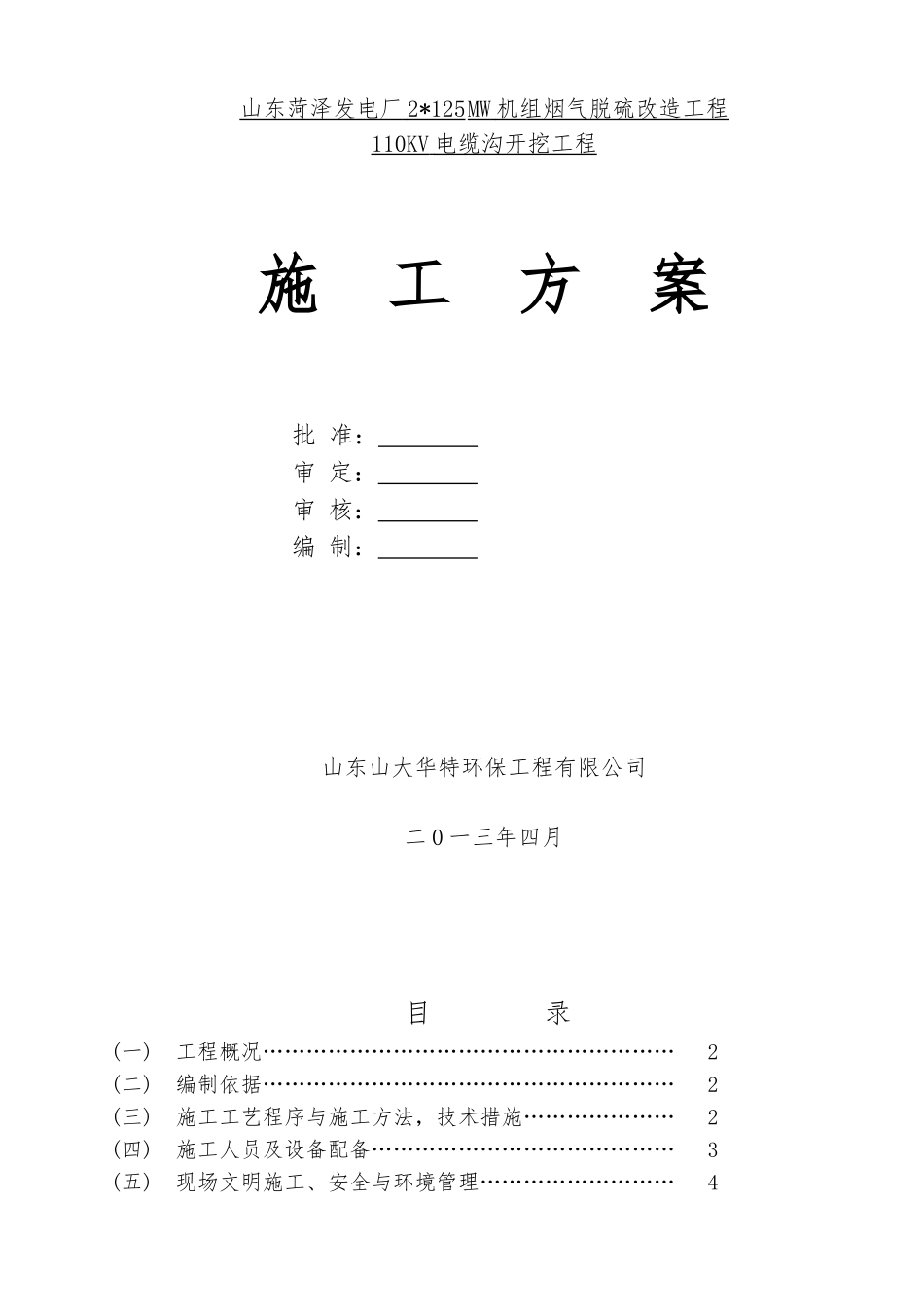

山东菏泽发电厂 2*125 MW 机组烟气脱硫改造工程 110KV 电缆沟开挖工程 施 工 方 案 批 准： 审 定： 审 核： 编 制： 山东山大华特环保工程有限公司二 0 一三年四月目 录(一)工程概况………………………………………………… 2(二)编制依据………………………………………………… 2(三)施工工艺程序与施工方法，技术措施………………… 2(四)施工人员及设备配备…………………………………… 3(五)现场文明施工、安全与环境管理……………………… 4(六)施工现场平面布置图…………………………………… 6 一、工程概况 工程主要是从 110KV 升压站备用柱开始，至原变压器站内西侧变压器。全长约 180 米。主要内容是：直埋电缆电缆沟180米，水泥路面和绿化带的破除和恢复工程等。电缆沟深1米，宽0.5米。底层铺细沙。直埋电缆需横跨原有电缆沟，升压站围墙，下水道沟，以及水泥路面。经过此位置时应提前敷设保护管，保护管采纳镀锌钢管，直径不小于电缆外径的1.5倍。长度在此位置处两端长出2米。二、编制依据2.1 山东省菏泽发电厂 2*125MW 机烟气脱硫改造工程 110KV 电缆敷设施工图纸2.2 《火电厂烟气脱硫工程施工质量验收及评定法律规范》DL/5417-20242.3《电气装置安装工程电缆线路施工及验收法律规范》GB50168-92三、施工工艺程序与施工方法、技术措施3.1 施工顺序安排和主要工艺流程场地平整→测量放线→土方开挖→执平基槽→电缆沟壁平整→细沙铺平→镀锌管预埋→电缆沟加盖板→回填土→水泥路面及绿化带恢复。3.2 主要分部分项工程施工方法土方工程1）本工程土方开挖采纳机械开挖、人工辅助的方法进行。土方开挖之前应摸清地下管线等障碍物，将施工区域内的地上、地下障碍物清除和处理完毕，确定开挖路线。2）采纳机械开挖，人工配合的方法进行。现场小型挖掘机 1 台，弃土临时堆放于电缆沟两侧。征求建设单位意见，需回填部分尽量不外运，等按要求回填后，才把多余的土方运到建设单位指定的弃土点，多余的土方应一次运至弃土处，避开二次搬运。3）土方开挖时必须密切配合测量放线，严格控制标高、几何尺寸，严防超挖、少挖现象，机械开挖时，坑壁、坑底、基坑边均应留出 200～300mm 土层由人工修整。4）开挖到设计深度，经核定符合要求后，再用人工清底。5）在对横跨 B1 路的预埋管件进行施工时，实行“对半施工”。即先对路面左侧进行施工，右侧保持畅通行驶，待左侧施工完毕，路面恢复畅通...
