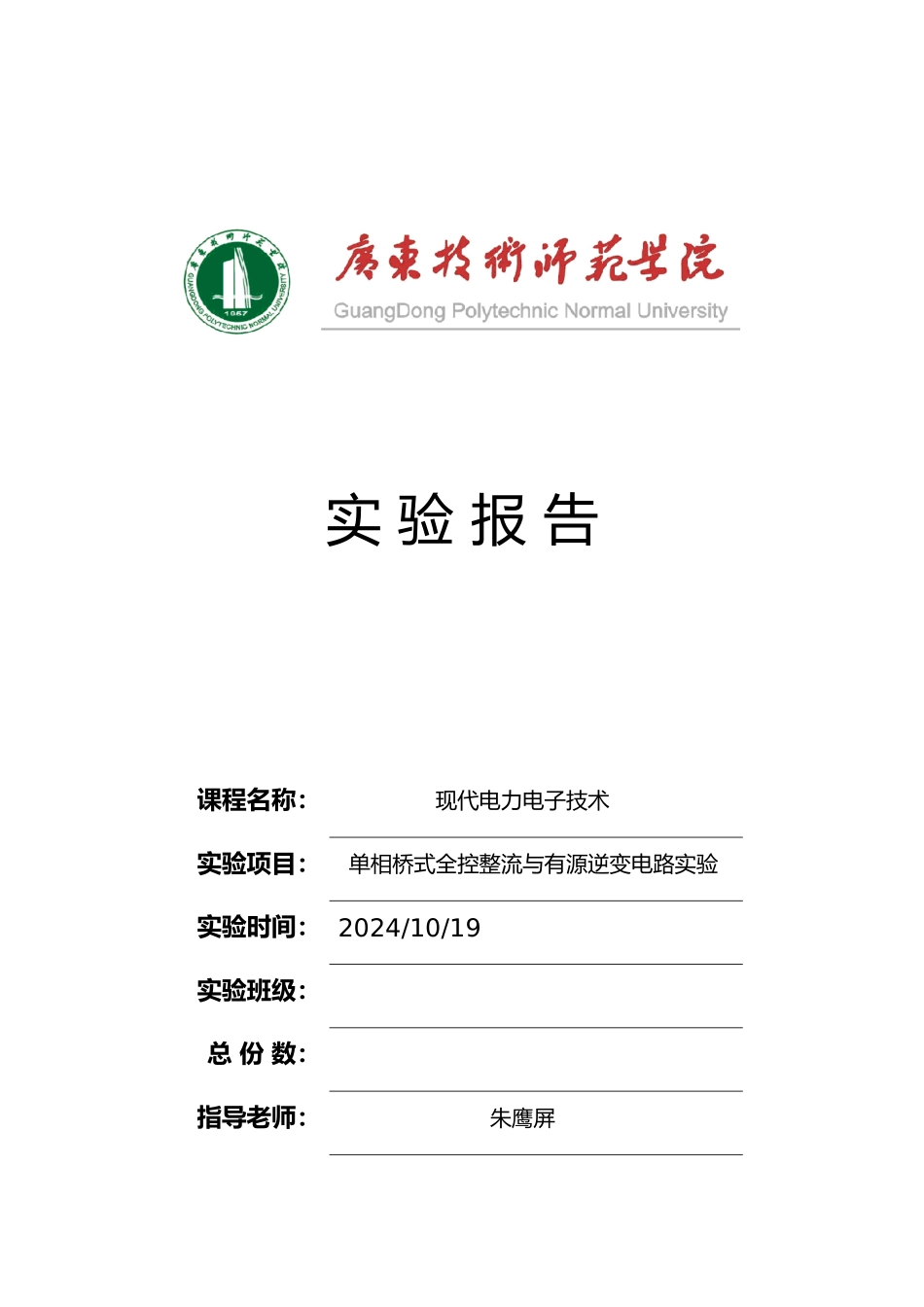

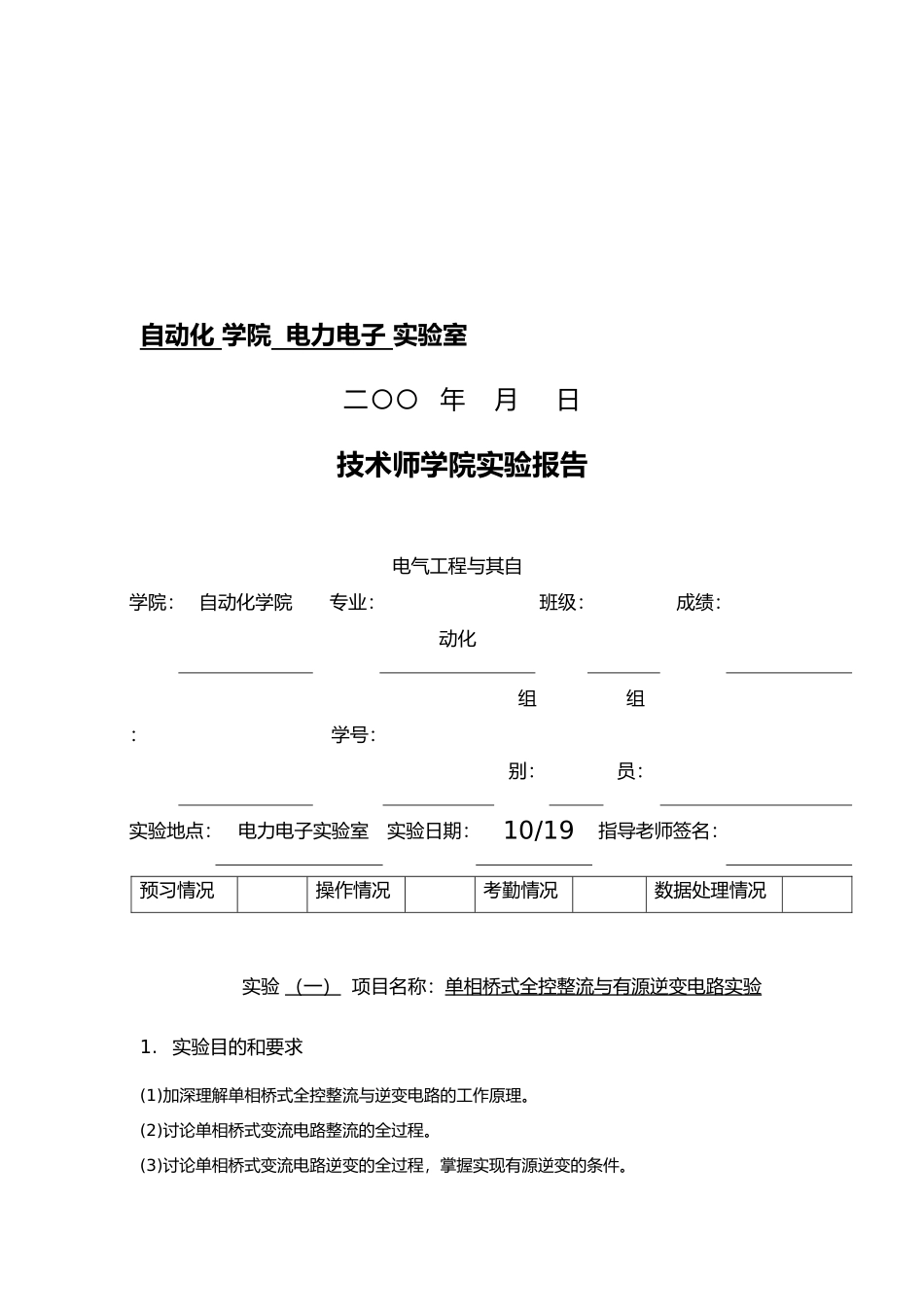

实 验 报 告课程名称：现代电力电子技术实验项目：单相桥式全控整流与有源逆变电路实验实验时间： 2024/10/19实验班级：总 份 数：指导老师：朱鹰屏自动化 学院 电力电子 实验室二〇〇 年 月 日技术师学院实验报告学院： 自动化学院专业：电气工程与其自动化班级：成绩：：学号：组别：组员：实验地点：电力电子实验室实验日期：10/19指导老师签名：实验 （一） 项目名称：单相桥式全控整流与有源逆变电路实验1. 实验目的和要求(1)加深理解单相桥式全控整流与逆变电路的工作原理。(2)讨论单相桥式变流电路整流的全过程。(3)讨论单相桥式变流电路逆变的全过程，掌握实现有源逆变的条件。预习情况操作情况考勤情况数据处理情况(4)掌握产生逆变颠覆的原因与预防方法。2. 实验原理图3-8为单相桥式整流带电阻电感性负载，其输出负载R用D42三相可调电阻器，将两个900Ω接成并联形式，电抗Ld用DJK02面板上的700mH，直流电压、电流表均在DJK02面板上。触发电路采纳 DJK03-1组件挂箱上的“锯齿波同步移相触发电路 Ⅰ”和“Ⅱ”。图3-9为单相桥式有源逆变原理图，三相电源经三相不控整流，得到一个上负下正的直流电源，供逆变桥路使用，逆变桥路逆变出的沟通电压经升压变压器反馈回电网。“三相不控整流”是DJK10上的一个模块，其“心式变压器”在此做为升压变压器用，从晶闸管逆变出的电压接“心式变压器”的中压端Am、Bum，返回电网的电压从其高压端A、B输出，为了避开输出的逆变电压过高而损坏心式变压器，故将变压器接成Y/Y接法。图中的电阻R、电抗Ld和触发电路与整流所用一样。有关实现有源逆变的必要条件等容可参见电力电子技术教材的有关容。3. 主要仪器设备序号型 号备 注1DJK01 电源控制屏该控制屏包含“三相电源输出”，“励磁电源”等几个模块。2DJK02 晶闸管主电路该挂件包含“晶闸管”，以与“电感”等几个模块。3DJK03-1 晶闸管触发电路该挂件包含“单结晶体管触发电路”模块。4DJK06 给定与实验器件该挂件包含“二极管”等几个模块。 5D42 三相可调电阻6双踪示波器自备7万用表自备4. 实验容与步骤(1)单相桥式全控整流电路带电阻电感负载。(2)单相桥式有源逆变电路带电阻电感负载。(3)有源逆变电路逆变颠覆现象的观察。实验步骤：（1）触发电路的调试将DJK01电源控制屏的电源选择开关打到“直流调速”侧使输出线电压为200V，用两根导线将200V沟通电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1...
