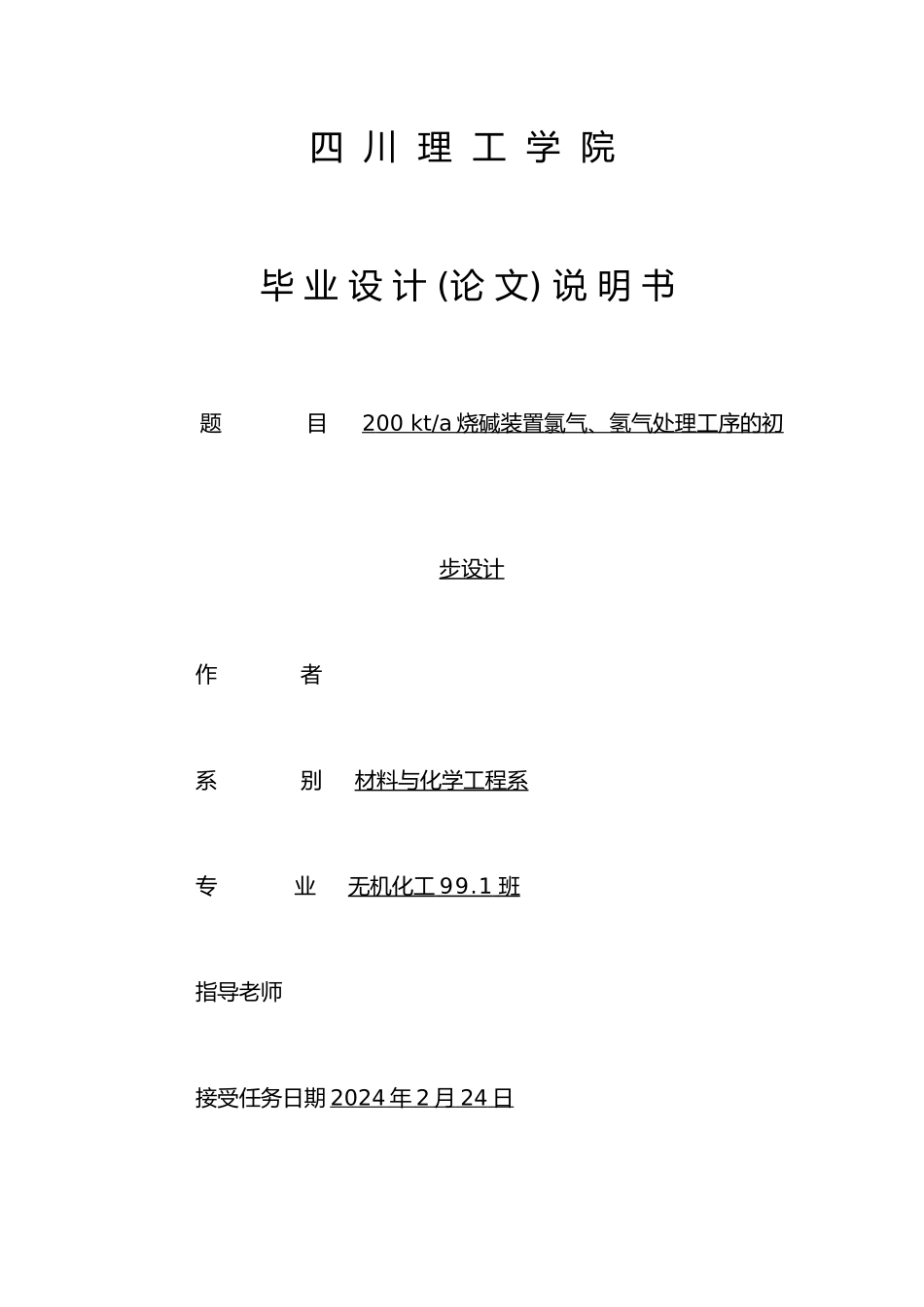

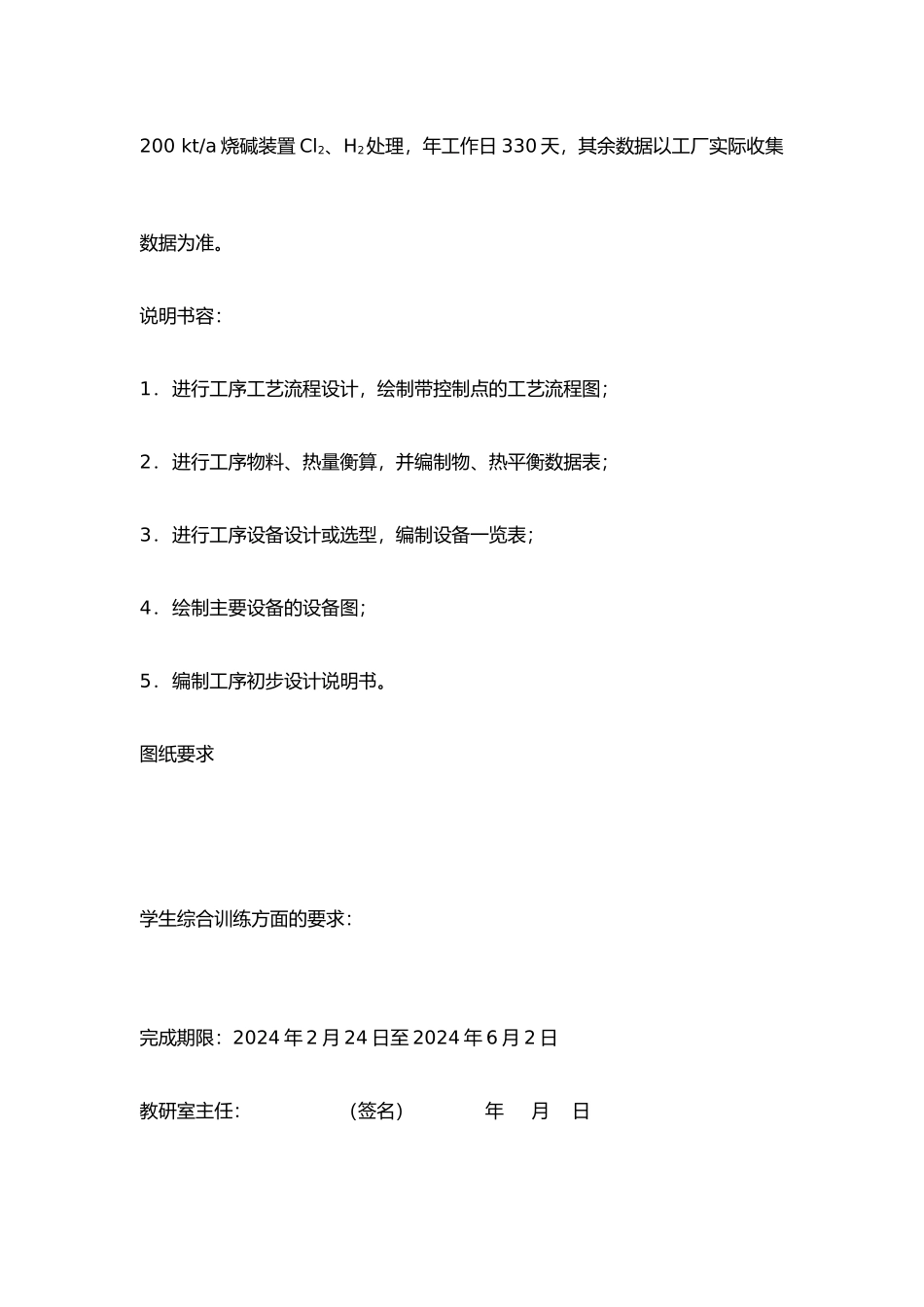

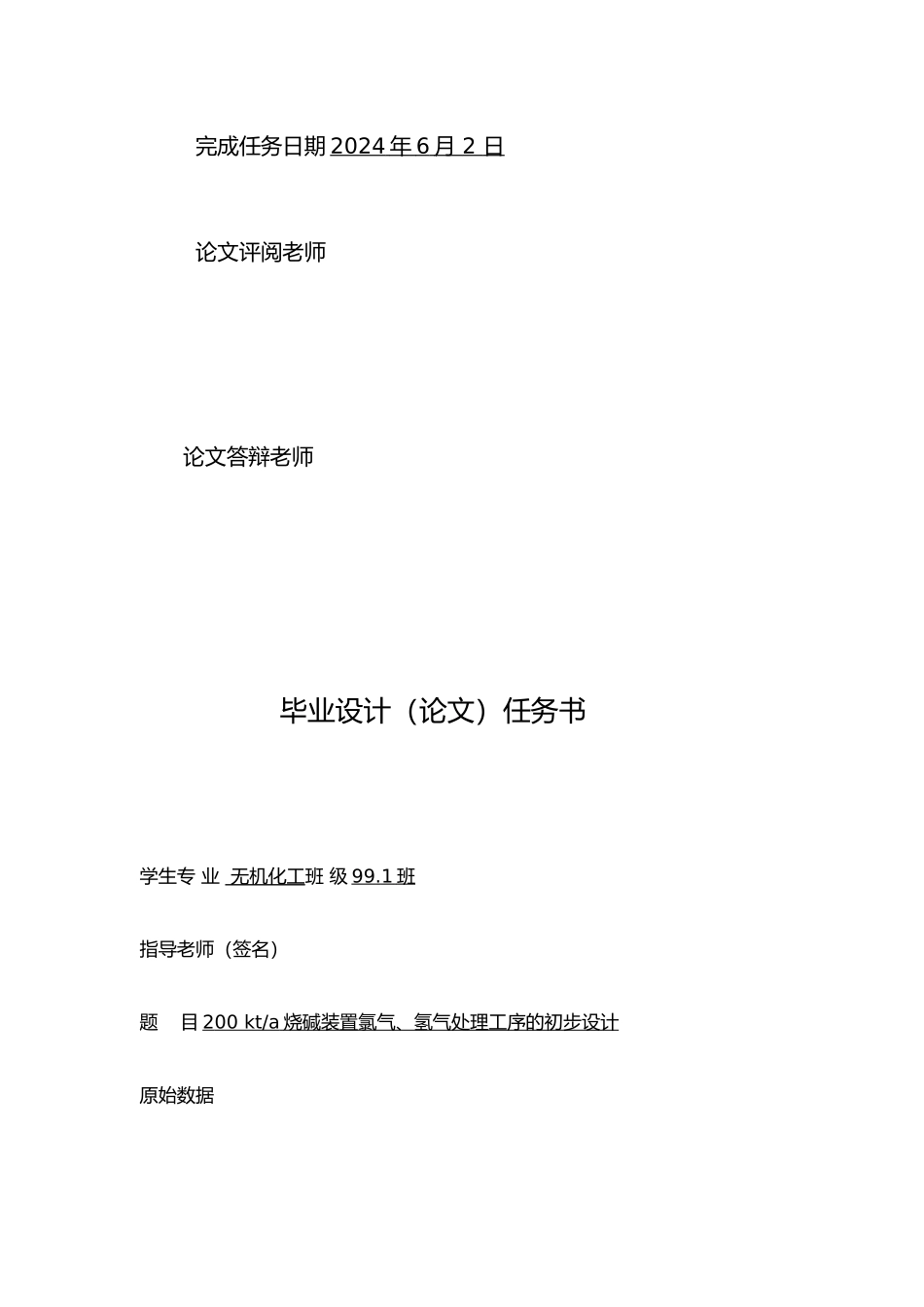

四 川 理 工 学 院 毕 业 设 计 (论 文) 说 明 书题 目 2 00 kt/a 烧碱装置氯气、氢气处理工序的初 步设计作 者 系 别 材料与化学工程系专 业 无机化工 99.1 班 指导老师 接受任务日期 2024 年 2 月 24 日 完成任务日期 2024 年 6 月 2 日 论文评阅老师论文答辩老师毕业设计（论文）任务书学生专 业 无机化工班 级 99 . 1 班 指导老师（签名）题 目 2 00 kt/a 烧碱装置氯气、氢气处理工序的初步设计 原始数据200 kt/a 烧碱装置 Cl2、H2处理，年工作日 330 天，其余数据以工厂实际收集数据为准。说明书容：1．进行工序工艺流程设计，绘制带控制点的工艺流程图；2．进行工序物料、热量衡算，并编制物、热平衡数据表；3．进行工序设备设计或选型，编制设备一览表；4．绘制主要设备的设备图；5．编制工序初步设计说明书。图纸要求学生综合训练方面的要求：完成期限：2024 年 2 月 24 日至 2024 年 6 月 2 日教研室主任： （签名） 年 月 日目 录第一篇 氯气处理 1第一章 总论 1一 概述 1二 氯气处理的任务和方法 1三 工艺流程简介 2第二章 氯气工艺计算 4一 氯气处理工艺流程 4 二 计算依据 4三 工艺计算 5（一） 第一钛冷却器 5（二） 第二钛冷却器 8 （三） 硫酸干燥塔Ⅰ（填料塔） 10（四） 硫酸干燥塔Ⅱ（泡罩塔） 11第三章 主要设备设计与选型 13一 第一钛冷却器 13二 第二钛冷却器 20 三 硫酸干燥塔Ⅰ（填料塔） 25四 硫酸干燥塔Ⅱ（泡罩塔） 27五 除沫器 28 第二篇 氢气处理 29第一章 总论 29一 概述 29 二 氢气处理工艺流程确定 30第二章 工艺计算 31 一 氢气处理工艺流程 31二 计算依据 31三 工艺计算 32（一）一段洗涤冷却塔 32 （二）二段洗涤冷却塔 34第三章 主要设备设计与选型 36一 一段洗涤塔 36二 二段洗涤塔 37三 主要管径 38 四 氢气输送设备 39五 水输送泵 39 六 液封循环水池 39七 氢气缓冲罐 39 主要设备一览表 40设计评述 41参考文献 42第一篇 氯气处理第一章 总论一. 概述1. 氯气氯气 Cl2，分子量 70.906，常温下，氯是黄绿色，具有使人窒息气味的气体，有毒。氯气对人的呼吸器官有强烈的刺激性，吸入过多时还会致死。氯气比空气重，约为空气的 2.5 倍。氯气能溶于水，但溶解度不大，温度越高氯气在水中的溶解度越小。氯气溶于水同时与水反应...
