300MW锅炉给水DCS课程设计报告书

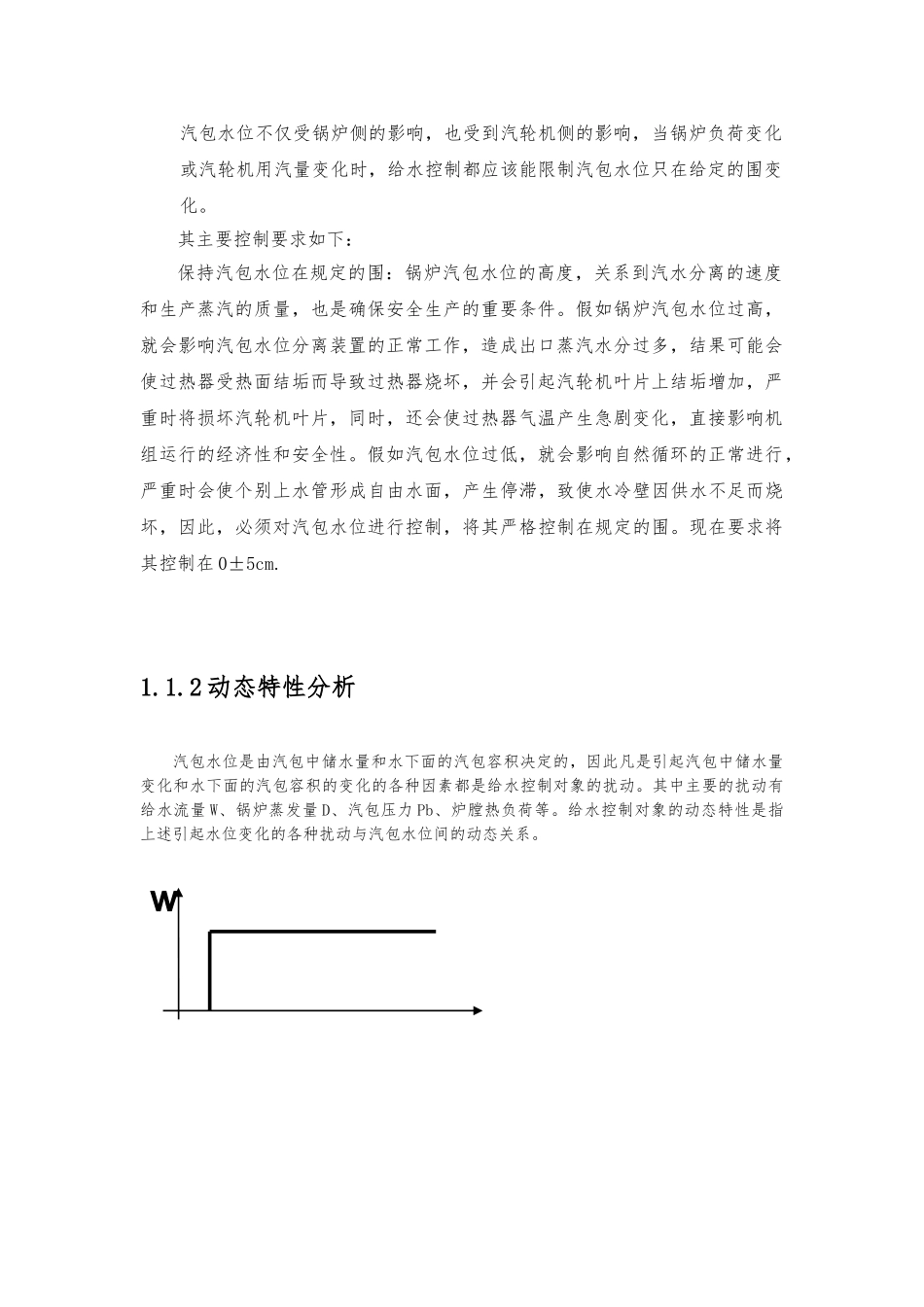

目录第 1 章绪论 11.1 课题的背景与意义 11.1.1 锅炉给水控制的任务 11.2 给水控制系统中需要注意的问题 21.2.1 对测量信号进行压力温度校正 21.2.2 保证给水泵工作在安全工作区 41.2.3 保证控制系统切换应该是安全无扰的 51.2.4 适应工况 5第 2 章汽包锅炉给水的控制方式 52.1 单冲量控制 62.2 三冲量控制 6第 3 章 DCS 的应用 73.1 单冲量控制算法组态：73.2 三冲量控制算法组态 8第 4 章传感器的选型与系统图 94.1 传感器的选型 94.2 I/O 点清单 94.2 汽包炉单元机组给水控制系统 94.3 结论 10第 1 章 绪论1.1 课题的背景与意义锅炉正常运行中，汽包液位是一个重要的见识参数，它反映了锅炉负荷与给水的动平衡关系。液位过高，会影响汽水分离的效果，产生蒸汽带液现象，液位过低会破坏水循环影响省煤器运行，容易使水全部汽化烧坏锅炉甚至爆炸。因此与时而准确地把水位控制在允许的围之，并能适应各种工况的运行，是保证机炉安全运行的重要条件。1.1.1 锅炉给水控制的任务给水控制的任务是维持汽包水位在工艺允许围。由于影响汽包水位的几个因素中，燃料量的扰动影响较小，因此，汽包水位的控制中，主要的目的是以汽包水位为被控变量，以调节给水流量为控制手段。同时，由于汽包水位不仅受锅炉侧的影响，也受到汽轮机侧的影响，当锅炉负荷变化或汽轮机用汽量变化时，给水控制都应该能限制汽包水位只在给定的围变化。其主要控制要求如下：保持汽包水位在规定的围：锅炉汽包水位的高度，关系到汽水分离的速度和生产蒸汽的质量，也是确保安全生产的重要条件。假如锅炉汽包水位过高，就会影响汽包水位分离装置的正常工作，造成出口蒸汽水分过多，结果可能会使过热器受热面结垢而导致过热器烧坏，并会引起汽轮机叶片上结垢增加，严重时将损坏汽轮机叶片，同时，还会使过热器气温产生急剧变化，直接影响机组运行的经济性和安全性。假如汽包水位过低，就会影响自然循环的正常进行，严重时会使个别上水管形成自由水面，产生停滞，致使水冷壁因供水不足而烧坏，因此，必须对汽包水位进行控制，将其严格控制在规定的围。现在要求将其控制在 0±5cm.1.1.2 动态特性分析汽包水位是由汽包中储水量和水下面的汽包容积决定的，因此凡是引起汽包中储水量变化和水下面的汽包容积的变化的各种因素都是给水控制对象的扰动。其中主要的扰动有给水流量 W、锅炉蒸发量 D、汽包压力 Pb、炉膛热负荷等。给水控制...
