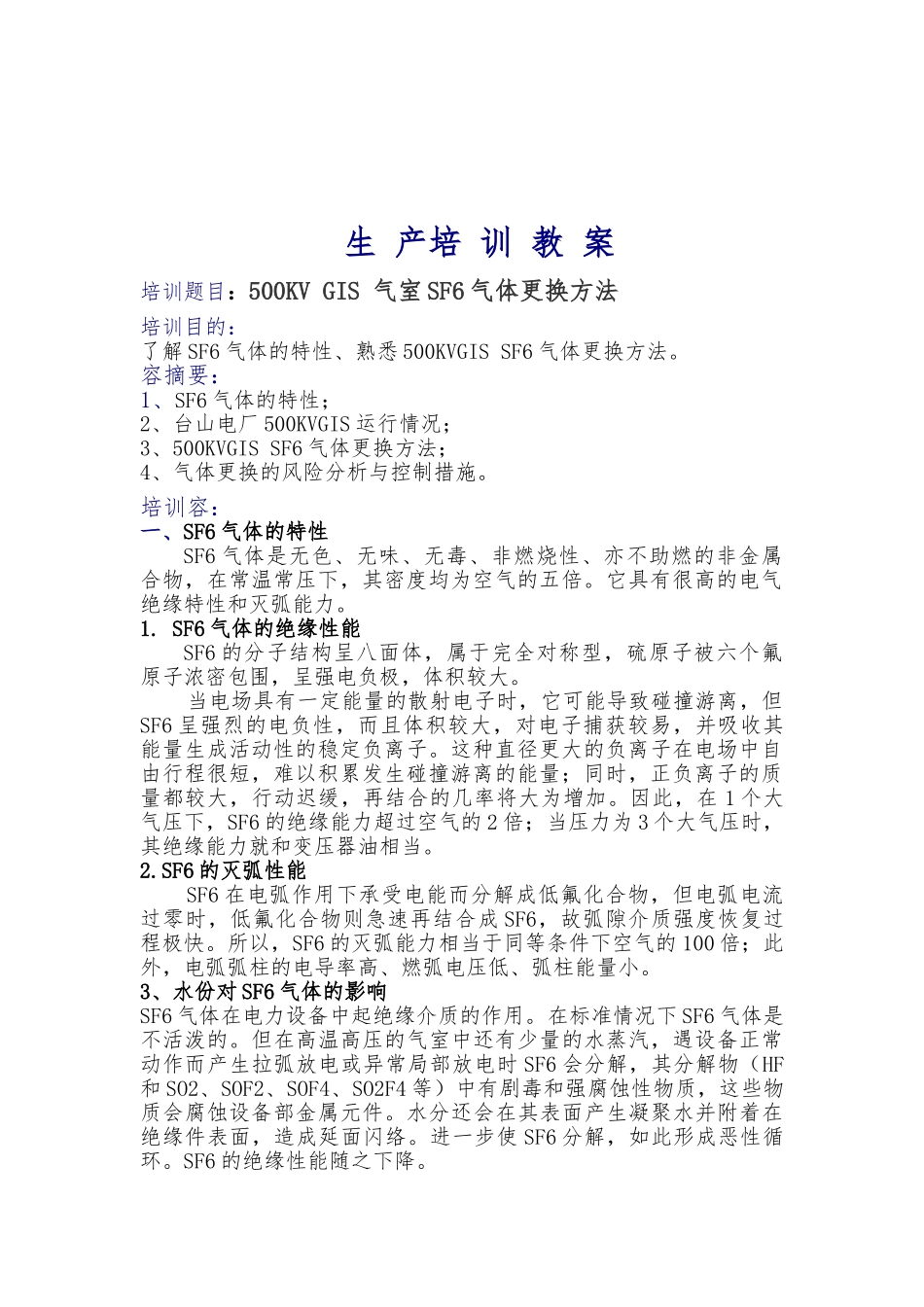

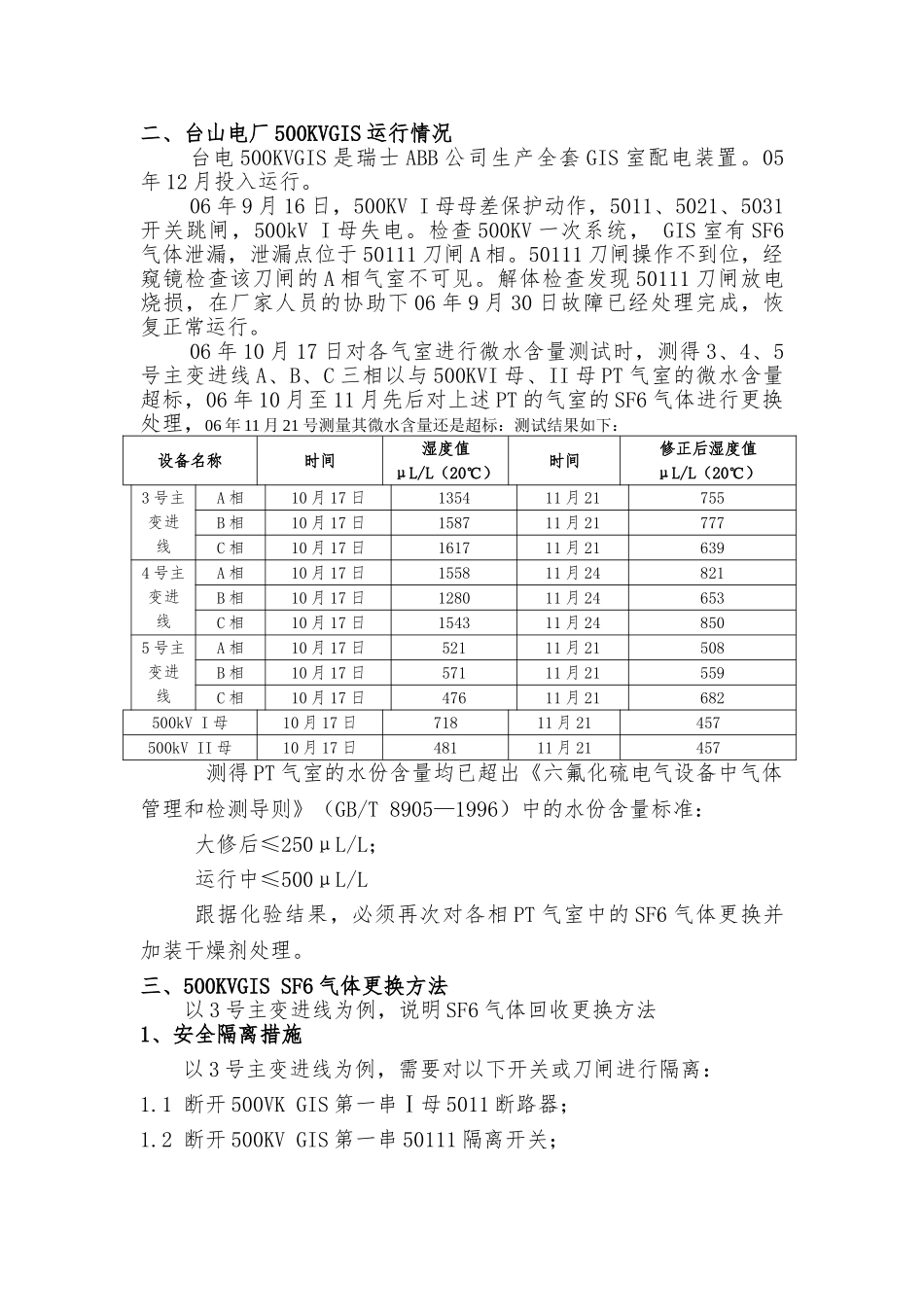

生产培训教案主 讲 人：马铭志技 术 职 称：工程师所在生产岗位：配电班技术员讲课时间： 2024 年 1 月 5 日生 产培 训 教 案培训题目：500KV GIS 气室 SF6 气体更换方法培训目的：了解 SF6 气体的特性、熟悉 500KVGIS SF6 气体更换方法。容摘要：1、SF6 气体的特性；2、台山电厂 500KVGIS 运行情况；3、500KVGIS SF6 气体更换方法；4、气体更换的风险分析与控制措施。培训容：一、SF6 气体的特性SF6 气体是无色、无味、无毒、非燃烧性、亦不助燃的非金属合物，在常温常压下，其密度均为空气的五倍。它具有很高的电气绝缘特性和灭弧能力。1. SF6 气体的绝缘性能SF6 的分子结构呈八面体，属于完全对称型，硫原子被六个氟原子浓密包围，呈强电负极，体积较大。当电场具有一定能量的散射电子时，它可能导致碰撞游离，但SF6 呈强烈的电负性，而且体积较大，对电子捕获较易，并吸收其能量生成活动性的稳定负离子。这种直径更大的负离子在电场中自由行程很短，难以积累发生碰撞游离的能量；同时，正负离子的质量都较大，行动迟缓，再结合的几率将大为增加。因此，在 1 个大气压下，SF6 的绝缘能力超过空气的 2 倍；当压力为 3 个大气压时，其绝缘能力就和变压器油相当。2.SF6 的灭弧性能SF6 在电弧作用下承受电能而分解成低氟化合物，但电弧电流过零时，低氟化合物则急速再结合成 SF6，故弧隙介质强度恢复过程极快。所以，SF6 的灭弧能力相当于同等条件下空气的 100 倍；此外，电弧弧柱的电导率高、燃弧电压低、弧柱能量小。3、水份对 SF6 气体的影响SF6 气体在电力设备中起绝缘介质的作用。在标准情况下 SF6 气体是不活泼的。但在高温高压的气室中还有少量的水蒸汽，遇设备正常动作而产生拉弧放电或异常局部放电时 SF6 会分解，其分解物（HF和 SO2、SOF2、SOF4、SO2F4 等）中有剧毒和强腐蚀性物质，这些物质会腐蚀设备部金属元件。水分还会在其表面产生凝聚水并附着在绝缘件表面，造成延面闪络。进一步使 SF6 分解，如此形成恶性循环。SF6 的绝缘性能随之下降。二、台山电厂 500KVGIS 运行情况台电 500KVGIS 是瑞士 ABB 公司生产全套 GIS 室配电装置。05年 12 月投入运行。06 年 9 月 16 日，500KV I 母母差保护动作，5011、5021、5031开关跳闸，500kV I 母失电。检查 500KV 一次系统， GIS 室有 SF6气体泄漏，泄漏点位于 50111 刀闸 A 相。50111 刀闸操作不...
