600MW空冷火电厂控制逻辑设计说明

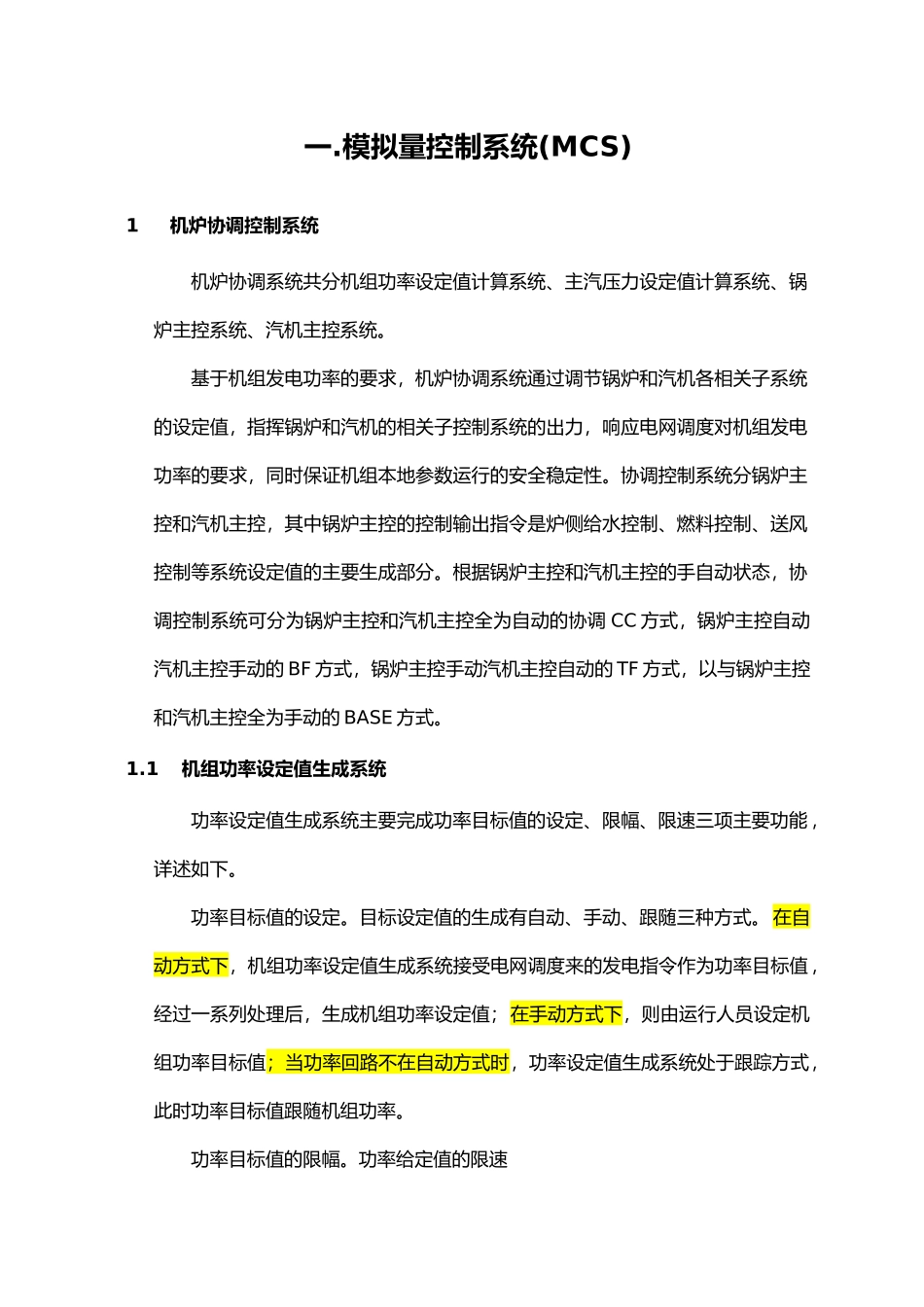

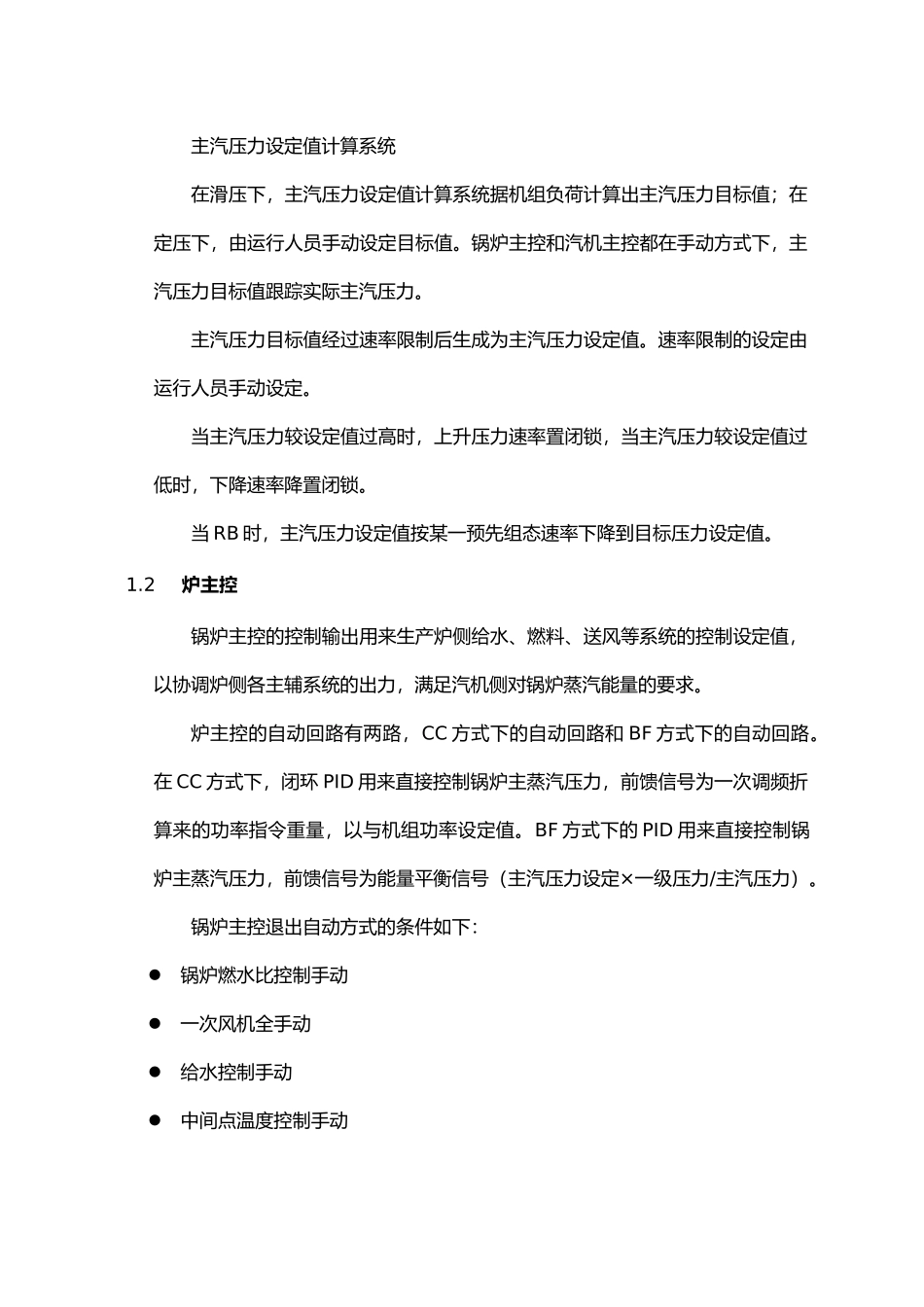

一.模拟量控制系统(MCS)1机炉协调控制系统机炉协调系统共分机组功率设定值计算系统、主汽压力设定值计算系统、锅炉主控系统、汽机主控系统。基于机组发电功率的要求，机炉协调系统通过调节锅炉和汽机各相关子系统的设定值，指挥锅炉和汽机的相关子控制系统的出力，响应电网调度对机组发电功率的要求，同时保证机组本地参数运行的安全稳定性。协调控制系统分锅炉主控和汽机主控，其中锅炉主控的控制输出指令是炉侧给水控制、燃料控制、送风控制等系统设定值的主要生成部分。根据锅炉主控和汽机主控的手自动状态，协调控制系统可分为锅炉主控和汽机主控全为自动的协调 CC 方式，锅炉主控自动汽机主控手动的 BF 方式，锅炉主控手动汽机主控自动的 TF 方式，以与锅炉主控和汽机主控全为手动的 BASE 方式。1.1机组功率设定值生成系统功率设定值生成系统主要完成功率目标值的设定、限幅、限速三项主要功能 ，详述如下。功率目标值的设定。目标设定值的生成有自动、手动、跟随三种方式。 在自动方式下，机组功率设定值生成系统接受电网调度来的发电指令作为功率目标值，经过一系列处理后，生成机组功率设定值；在手动方式下，则由运行人员设定机组功率目标值；当功率回路不在自动方式时，功率设定值生成系统处于跟踪方式，此时功率目标值跟随机组功率。功率目标值的限幅。功率给定值的限速主汽压力设定值计算系统在滑压下，主汽压力设定值计算系统据机组负荷计算出主汽压力目标值；在定压下，由运行人员手动设定目标值。锅炉主控和汽机主控都在手动方式下，主汽压力目标值跟踪实际主汽压力。主汽压力目标值经过速率限制后生成为主汽压力设定值。速率限制的设定由运行人员手动设定。当主汽压力较设定值过高时，上升压力速率置闭锁，当主汽压力较设定值过低时，下降速率降置闭锁。当 RB 时，主汽压力设定值按某一预先组态速率下降到目标压力设定值。1.2炉主控锅炉主控的控制输出用来生产炉侧给水、燃料、送风等系统的控制设定值，以协调炉侧各主辅系统的出力，满足汽机侧对锅炉蒸汽能量的要求。炉主控的自动回路有两路，CC 方式下的自动回路和 BF 方式下的自动回路。在 CC 方式下，闭环 PID 用来直接控制锅炉主蒸汽压力，前馈信号为一次调频折算来的功率指令重量，以与机组功率设定值。BF 方式下的 PID 用来直接控制锅炉主蒸汽压力，前馈信号为能量平衡信号（主汽压力设定×一级压力/主汽压力）。锅炉主控退出自动方式的条件如下：...
