ARCGIS制作1：10000分幅图教程

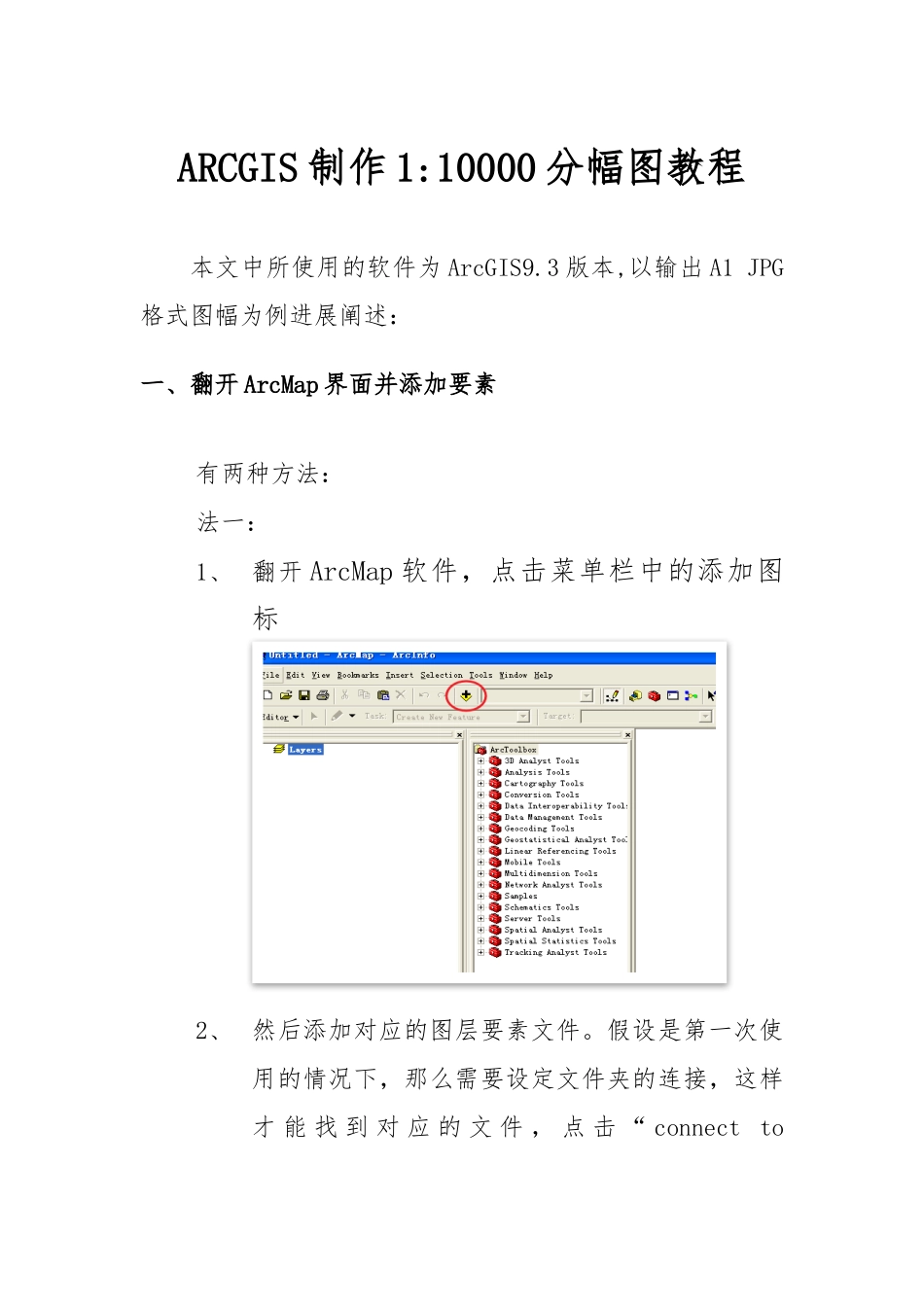

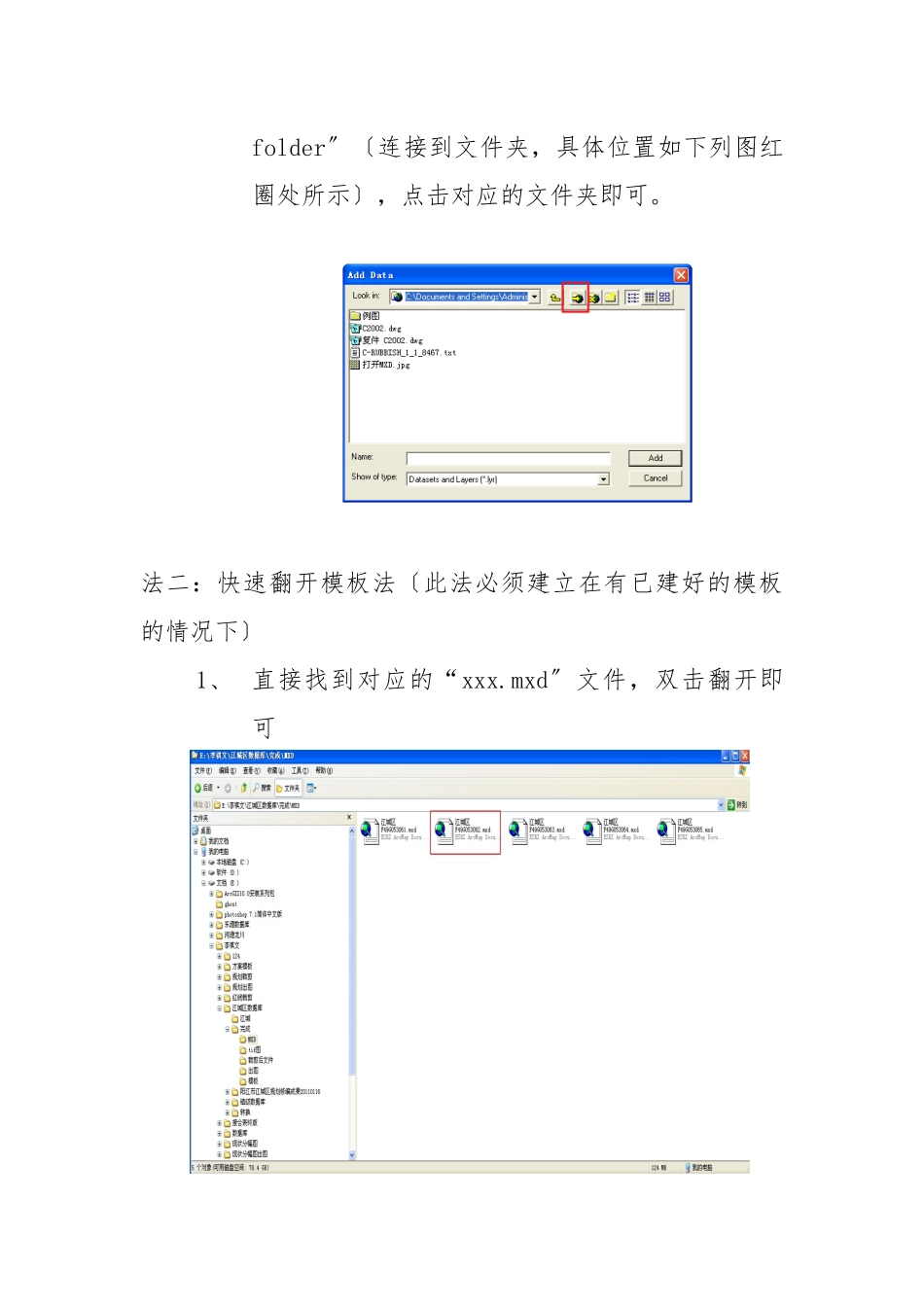

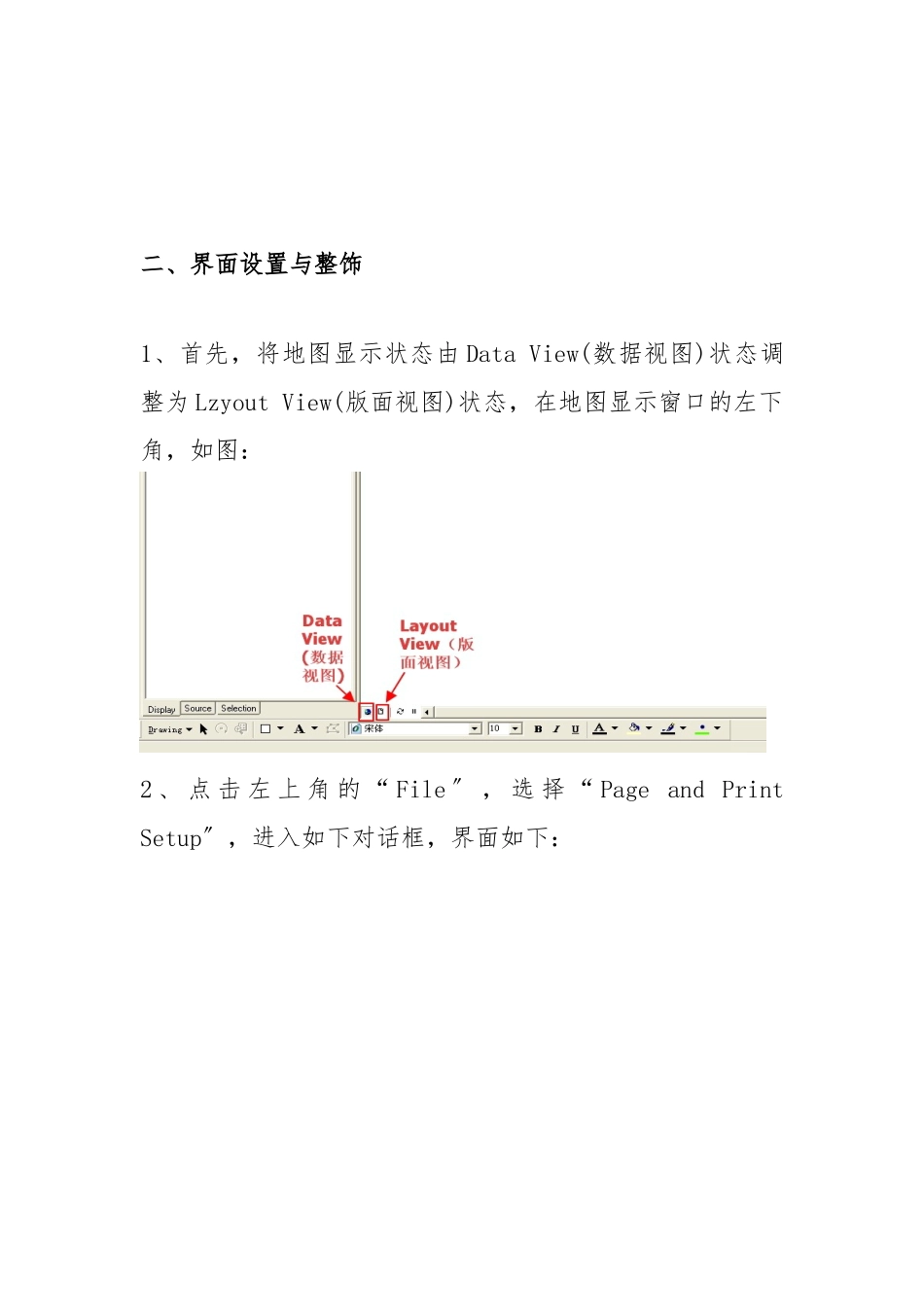

ARCGIS 制作 1:10000 分幅图教程本文中所使用的软件为 ArcGIS9.3 版本,以输出 A1 JPG格式图幅为例进展阐述：一、翻开 ArcMap 界面并添加要素有两种方法：法一：1、 翻开 ArcMap 软件，点击菜单栏中的添加图标2、 然后添加对应的图层要素文件。假设是第一次使用的情况下，那么需要设定文件夹的连接，这样才 能 找 到 对 应 的 文 件 ， 点 击 “ connect to folder〞〔连接到文件夹，具体位置如下列图红圈处所示〕，点击对应的文件夹即可。法二：快速翻开模板法〔此法必须建立在有已建好的模板的情况下〕1、 直接找到对应的“xxx.mxd〞文件，双击翻开即可 二、界面设置与整饰1、首先，将地图显示状态由 Data View(数据视图)状态调整为 Lzyout View(版面视图)状态，在地图显示窗口的左下角，如图：2 、 点 击 左 上 角 的 “ File 〞 ， 选 择 “ Page and Print Setup〞，进入如下对话框，界面如下：假设电脑有连接打印机的话，那么直接在“Print Setup〞栏中设置好参数，同时在“Map Page Size〞栏下方“Use Print Pager Settings〞前面的复选框中打上勾即可；假设没有连接打印机的话，那么直接设置“Map Page Size〞栏的“Page〞中的“Standard Size〞的参数即可 。 另 外 ， “ Portrait 〞 是 “ 纵 向 〞 的 意 思 ，“Landscape〞是“横向〞的意思，在这里，以选择“横向〞为例。设置好后点击“OK〞既可以看到界面中纸页面框的大小发生了变化。3、图层属性设置选中图层〔会出现一个蓝色虚线框〕，然后点击鼠标右键，选择“properties…〞翻开属性对话框〔1〕设置图层的框架〔以边框 0.5 磅为例〕〔2〕固定图层的比例尺围〔以 1:10000 为例〕选择“Data Frame〞，如下图：然后，选中图层，将图层移动到打印页面框中，将图层的框架缩小到打印页面框架围： 在这里说一下这两个图标〔上图红圈处〕的区别：那个手巴掌标志是移动图层的，它可以改变图层在图层框架中的位置；而那个箭头标志那么是整体移动或改变各种框架的，务必分清楚，否那么容易出错。〔3〕建立格网〔以方里格网为例〕：点击“Grids〞→“New Grid……〞选择第二个设置好间隔那个长轴刻度数看情况而定，要是有要求的就设置一下在“Neatline〞栏的复选框中打钩：然后可得到下列图，图层框架外面会多一层格里网框，且该格网框是固定不变的，因此务必注意一旦建立了格里网那么图层框就不能再改...
